236-763

产品分类: 接线- 触点
厂牌: WAGO
产品描述:
供应商型号: 11MZ-236-763
供应商: 云汉优选
标准整包数: 1
WAGO 接线- 触点 236-763

236-763概述

    电子元器件产品技术手册

    产品简介

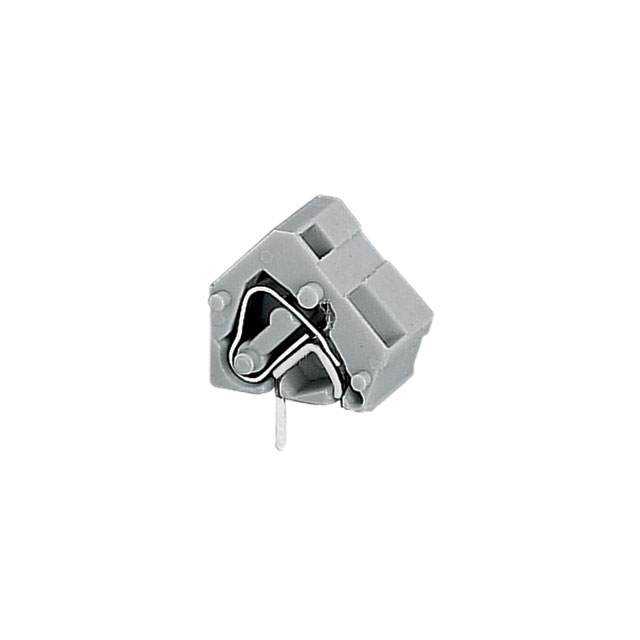

    本文将详细介绍一款名为“Anreihbare Leiterplattenklemme”(堆叠式印刷电路板端子)的产品,型号为236-763。这款端子采用CAGE CLAMP®连接技术,适用于工业电气系统中的导线连接。产品通过工具进行操作,可实现电气连接,并提供多样的使用方式和接线方法,尤其适合批量生产时的导线连接。

    技术参数


    - 额定电压:IEC/EN 60664-1: 630V;UL 1059: 300V;CSA: 300V
    - 额定电流:24A(IEC/EN 60664-1),15A(UL 1059,Use Group B),10A(UL 1059,Use Group D)
    - 冲击电压:8 kV
    - 适用导线范围:0.08 mm² 至 2.5 mm² / 28 至 12 AWG
    - 引脚布局:1 针位,焊接式安装,直角安装
    - 几何尺寸:10 mm / 0.394 英寸 (格栅间距),12.2 mm / 0.48 英寸(宽度),17 mm / 0.669 英寸(高度),4 mm(焊针长度)
    - 温度范围:-60°C 至 +105°C
    - 材料属性:聚酰胺 66 (PA 66) 作为绝缘材料,铬镍合金弹簧钢,电解铜镀层

    产品特点和优势


    - 高安全性:符合国际标准IEC/EN 60664-1,UL 1059和CSA的电气性能,具有优良的安全性。
    - 高可靠性:采用CAGE CLAMP®技术,确保长期稳定的电气连接。
    - 易用性:可以手动或通过专用工具操作,方便灵活安装。
    - 多功能性:支持多种导线类型,适用于不同类型的电气布线需求。
    - 高耐热性:工作温度范围广,适合各种严苛的工业环境。
    - 阻燃性:材料达到UL 94 V0等级,增强防火能力。

    应用案例和使用建议


    该端子适用于需要高可靠性的电气系统中,例如工业自动化设备、建筑电气系统以及各种需要频繁维护的场合。在选择导线时,需考虑不同的导线类型和横截面,以确保最佳的机械和电气性能。安装过程中,要严格按照制造商的指南操作,确保正确的连接和安装位置。

    兼容性和支持


    这款端子具有良好的兼容性,能与WAGO系列其他产品配套使用,简化整体系统的安装和维护过程。对于特定应用中的定制要求,用户可以通过联系WAGO的技术支持获得帮助。此外,WAGO还提供了详细的产品文档和下载资料,包括智能数据(smartDATA)、CAD数据和多种设计软件库(如DesignSpark, TARGET和EAGLE),以便于工程师进行设计和规划。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 确保使用合适的导线并正确安装端子。 |
    | 温度范围超出限制 | 使用该端子前确认工作环境的温度是否在-60°C至+105°C范围内。 |
    | 接触电阻过高 | 检查是否有导体损坏或污染,重新清洁和连接导体。|

    总结和推荐


    总体而言,这款型号为236-763的Anreihbare Leiterplattenklemme是一款高品质的工业级端子,以其出色的电气性能、稳定的工作环境适应能力和广泛的兼容性,在众多应用领域表现出色。对于需要高可靠性和安全性的工业自动化项目,我们强烈推荐使用此产品。

236-763参数

参数
长*宽*高 12.2mm*17mm*14mm
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

236-763厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

236-763数据手册

厂牌 PDF简要描述 下载
WAGO 接线- 触点 WAGO 236-763 236-763数据手册

236-763封装设计

查看详情并下载
Symbol
Footprint
3D Model
