756-9402/060-000

产品分类: 圆形连接器
厂牌: WAGO
产品描述: 4A 导线安装 57mm(长度)
供应商型号: Q-756-9402/060-000
供应商: WAGO
标准整包数: 1

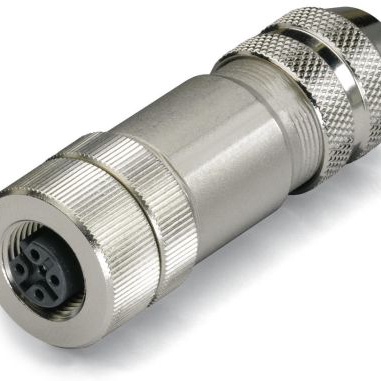

WAGO 圆形连接器 756-9402/060-000

756-9402/060-000概述

    M12 PROFIBUS Socket, Straight 技术手册概述

    产品简介


    M12 PROFIBUS Socket, Straight 是一种先进的工业连接器,适用于PROFIBUS通信标准。它采用弹簧夹连接技术,具有五个极点,并且是屏蔽型的。这种连接器特别适用于自动化系统中的现场设备连接,如传感器、执行器和其他控制组件。其坚固的设计使其适用于恶劣的工作环境,确保稳定的信号传输。

    技术参数


    | 参数项 | 规格 |

    | 连接类型 | 弹簧夹连接技术 |
    | 接触材料 | 黄铜 (CuZn) |
    | 插入材料 | PA |
    | 接触镀层 | 镀金 (Au) |
    | 电缆直径 | 6-8 mm |
    | 导体横截面积 | 最大 0.5 mm² (AWG 20) |
    | 额定电流 | 4 A (40°C) |
    | 额定电压 | 125 V |
    | 测试电压 | 1.5 kV AC |
    | 温度范围 | -40 °C ... +85 °C |
    | 环境防护等级 | IP67(锁定位置) |
    | 极数 | 5 |
    | 污染程度 | 3级 |

    产品特点和优势


    M12 PROFIBUS Socket, Straight 具有以下独特功能和优势:
    - 耐用性强:采用锌合金压铸壳体和镍镀层,适用于恶劣的工业环境。
    - 可靠的信号传输:镀金接触点确保长期稳定的信号传输。
    - 便捷安装:弹簧夹连接技术简化了安装过程,提高了效率。
    - 高防护等级:IP67防护等级确保连接器在灰尘和水下环境中仍能正常工作。
    - 广泛的应用领域:适合于各种工业自动化应用,如生产线上的传感器和执行器连接。

    应用案例和使用建议


    M12 PROFIBUS Socket, Straight 可应用于工厂自动化系统、机器人控制系统、能源管理系统等多种场景。例如,在一个工业机器人系统中,可以将该连接器用于连接控制模块与执行器。建议在安装时确保连接紧固,以避免因松动导致的信号干扰。对于长时间暴露在恶劣环境中的应用,定期检查连接器的密封情况也非常重要。

    兼容性和支持


    - 兼容性:M12 PROFIBUS Socket, Straight 与符合M12标准的连接器相兼容,可在PROFIBUS系统中使用。
    - 技术支持:WAGO公司提供全面的技术支持和服务,包括产品文档、安装指南和技术咨询服务。此外,还提供在线资源和支持论坛,方便用户获取帮助。

    常见问题与解决方案


    - 问题:连接不稳定。
    - 解决方案:检查电缆连接是否牢固,确保电缆插头完全插入。
    - 问题:信号传输不稳定。
    - 解决方案:检查电缆是否有损坏,必要时更换新电缆。
    - 问题:连接器无法锁定。
    - 解决方案:检查锁紧螺钉是否正确拧紧。

    总结和推荐


    M12 PROFIBUS Socket, Straight 是一款高性能、可靠性和稳定性俱佳的工业连接器,特别适合于需要高防护等级和稳定信号传输的应用场合。凭借其优良的设计和广泛的应用范围,我们强烈推荐此产品给需要进行工业自动化设备连接的用户。

756-9402/060-000参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 4A
外壳材料 -
长*宽*高 57mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

756-9402/060-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-9402/060-000数据手册

厂牌 PDF简要描述 下载
WAGO 圆形连接器 WAGO 756-9402/060-000 756-9402/060-000数据手册

756-9402/060-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 202.1416
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 202.14
直接购买
加入购物车
