289-452

产品分类: 接线板-接口模块
厂牌: WAGO
产品描述:
供应商型号: Q-289-452
供应商: WAGO
标准整包数: 1
WAGO 接线板-接口模块 289-452

289-452概述

    WAGO 289-452 25-Pol D-Sub Transfer Block 技术手册

    产品简介

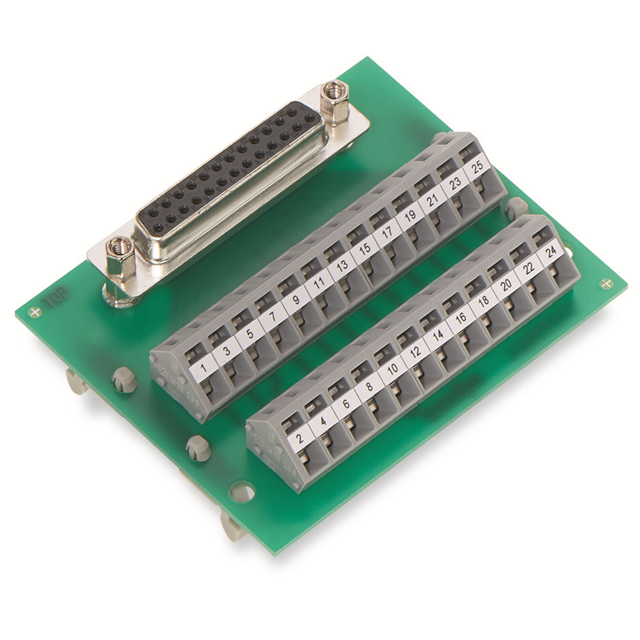

    WAGO 289-452 是一款带迷你D型插座的25针传输块(Transfer Block)。该产品主要用于连接和传递信号,广泛应用于工业自动化、通信设备、测试仪器等领域。凭借其卓越的设计和高性能,它能够确保稳定可靠的信号传输,是工业控制和数据传输的理想选择。

    技术参数


    - 额定电压: 50V
    - 冲击电压: 0.8kV
    - 工作电压: 交流30V/直流50V
    - 最大接触电阻: 30mΩ
    - 插拔寿命: 2/200次
    - 额定电流: 1A
    - 接线方式: CAGE CLAMP®
    - 导体范围: 0.08 … 2.5mm² / 28 … 12 AWG
    - 绝缘长度: 5 … 6mm / 0.2 … 0.24英寸
    - 宽度: 79mm / 3.11英寸
    - 高度: 19mm / 0.748英寸
    - 深度: 63.5mm / 2.5英寸
    - 安装方式: 导轨式安装,适用于35x15尺寸
    - 触点数: 25
    - 环境温度: -20°C ... +50°C
    - 湿度: 最大85%(非冷凝)

    产品特点和优势


    WAGO 289-452 在设计上具有以下特点和优势:
    - 高可靠性: 采用先进的 CAGE CLAMP® 接线技术,保证了连接的稳定性和长久耐用性。
    - 多功能性: 可以连接不同截面积的导线,满足各种应用需求。
    - 易操作: 简单直观的操作界面,便于快速安装和维护。
    - 环境适应性强: 能够在-20°C到+50°C的温度范围内稳定工作,并且能够在高湿度环境中保持性能。

    应用案例和使用建议


    - 应用案例: WAGO 289-452 常用于工业自动化控制系统中的信号传输。例如,在PLC(可编程逻辑控制器)和传感器之间进行数据交换。
    - 使用建议: 在安装过程中,确保连接稳固,导线正确插入。为了延长使用寿命,建议在湿度较高的环境下使用时,定期检查产品状态。

    兼容性和支持


    WAGO 289-452 适用于标准的35x15尺寸导轨安装,可与其他常见的工业自动化设备无缝集成。厂商提供详尽的技术支持和售后服务,确保用户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    - 问题: 连接后信号传输不稳定。
    - 解决方案: 检查接线是否正确,确保导线插入到位。如有需要,重新安装一次。
    - 问题: 接触电阻偏高。
    - 解决方案: 清理接触点,确保无氧化物或其他污染物干扰。
    - 问题: 无法安装在导轨上。
    - 解决方案: 检查安装尺寸是否匹配,如不匹配请更换合适的导轨。

    总结和推荐


    WAGO 289-452 是一款集高性能、高可靠性和多功能性于一体的优秀产品。它不仅适用于广泛的工业应用场景,还提供了便捷的安装和维护体验。鉴于其出色的性能和广泛的适用性,强烈推荐给需要高质量信号传输解决方案的用户。
    希望上述内容能为用户提供全面而详尽的产品信息和技术指导。

289-452参数

参数
长*宽*高 79mm(宽度)
零件状态 在售
包装方式 盒装

289-452厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

289-452数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-接口模块 WAGO 289-452 289-452数据手册

289-452封装设计

查看详情并下载
Symbol
Footprint
3D Model
