首页  >  产品百科  >  737-116

737-116

产品分类: 端子 - 线对板端子
厂牌: WAGO
产品描述:
供应商型号: 737-116
供应商: 云汉优选
标准整包数: 1

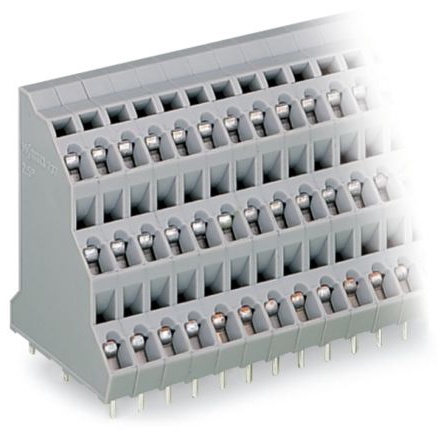

WAGO 端子 - 线对板端子 737-116

737-116概述


    产品简介


    本产品是来自WAGO公司的Triple-deck PCB终端排,型号为737-116。它是一种具有三层设计的印刷电路板终端排,包含三个焊接针,在一条直线上排列;共有16个3极接口,针间距为5毫米(0.197英寸)。这款终端排采用螺丝驱动式CAGE CLAMP®接线技术,非常适合高密度布线环境下的应用。它可以用于对空间要求较高的场合,通过多层设计有效提高布线效率。

    技术参数


    - 基本规格
    - 针数:16 x 3
    - 连接点总数:48
    - 潜在分布层数:3
    - 尺寸:宽度81毫米,高度44毫米,长度31毫米
    - 重量:67.363克
    - 材料:聚酰胺66(PA 66)绝缘材料,铬镍弹簧钢(CrNi)接触弹簧,电解铜(Ecu)导电层,锡镀层
    - 电气特性
    - 额定电压:最高可承受320伏特
    - 额定浪涌电压:4千伏
    - 最大电流:21安培
    - 适配导线尺寸:实心导线0.08至2.5平方毫米,细绞线0.08至2.5平方毫米,带绝缘套管的细绞线0.25至1.5平方毫米,不带绝缘套管的细绞线0.25至2.5平方毫米
    - 接线角度:45度
    - 焊接针长度:4毫米
    - 焊接针宽度:0.7毫米
    - 工作环境
    - 工作温度范围:-60°C 至 +105°C
    - 火灾负荷:0.966兆焦耳
    - 极限温度范围:耐受极端环境温度
    - 电气安全分类:符合IEC/EN 60664-1标准

    产品特点和优势


    Triple-deck PCB终端排737-116采用了先进的CAGE CLAMP®接线技术,使得连接更为稳固可靠,同时减少了布线复杂性。此产品的三层设计显著提高了空间利用率,适用于紧凑空间的设计需求。此外,其抗冲击能力和耐高温特性使其能在恶劣环境中长期稳定工作,保证了系统的可靠性和持久性。在同类产品中,它具有更高的性能表现和更好的性价比。

    应用案例和使用建议


    该产品常被用于工业控制、自动化系统及汽车电子等领域,特别是在需要高密度连接的应用中表现出色。例如,在一个典型的工业控制系统中,可以将这些终端排用于连接传感器、继电器等元件,实现高效且可靠的信号传输。为了达到最佳使用效果,建议根据具体应用需求选择合适的导线规格,并确保安装过程中无误,如检查导线是否正确插入且固定良好。

    兼容性和支持


    这款Triple-deck PCB终端排与市场上大多数标准PCB兼容。WAGO公司提供了详尽的技术文档和支持服务,以帮助客户解决可能遇到的各种问题,同时也有专业的技术支持团队随时待命,提供必要的技术支持和售后服务。如果需要更深入的技术指导或定制化解决方案,可以直接联系WAGO公司的客户服务部门。

    常见问题与解决方案


    - Q: 导线插入时容易损坏终端排吗?
    - A: 使用正确的导线规格并确保导线完全正确地插入终端排,可以避免这种问题。确保导线没有毛刺或锐边,并在插入前进行适当的剥线处理。
    - Q: 如何判断终端排是否安装到位?
    - A: 安装完成后,可以通过轻轻拉动导线来确认其是否牢固。若导线无法轻易拔出,则表示安装成功。

    总结和推荐


    Triple-deck PCB终端排737-116以其高密度、高效能的特点,在紧凑空间应用中展现出卓越的性能。无论是用于工业控制还是汽车电子,它都能提供稳定可靠的连接解决方案。鉴于其出色的性能表现和广泛的应用范围,我们强烈推荐这一产品给需要高效布线解决方案的专业人士和企业用户。

737-116参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

737-116厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

737-116数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - 线对板端子 WAGO 737-116 737-116数据手册

737-116封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 135.817
12+ ¥ 112.4564
24+ ¥ 109.5217
库存: 10
起订量: 1 增量: 12
交货地:
最小起订量为:1
合计: ¥ 135.81
直接购买
加入购物车
