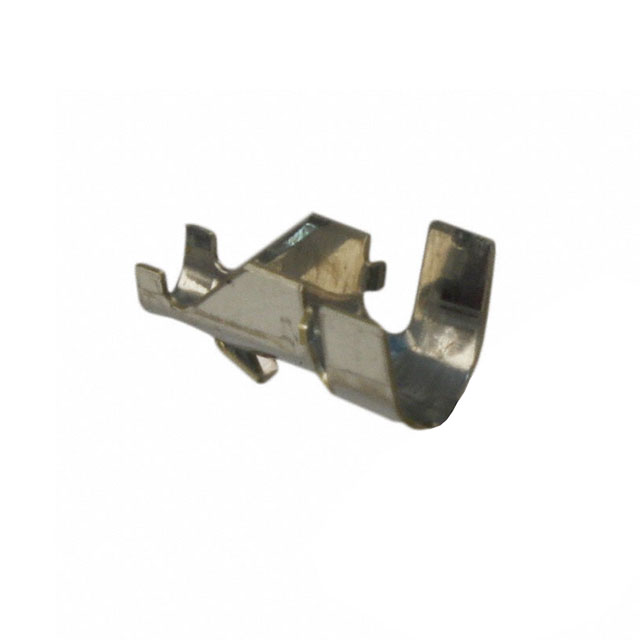

0002092105

产品分类: 端子 - 线对板端子
厂牌: MOLEX
产品描述: Molex 镀锡压接端子 公端子, VSR系列, 最大1.3mm², 最小0.8mm²
供应商型号: SR-0002092105
供应商: 海外现货
标准整包数: 5000
MOLEX 端子 - 线对板端子 0002092105

0002092105概述

    电子元器件产品技术手册

    产品简介


    本产品是一款垂直焊接缓解(Vertical Solder Relief,简称VSR)直接焊接压接端子,属于系列4706的产品线。它主要用于信号传输中的电线到板连接,特别适用于工业、汽车电子和消费电子产品等领域。产品具有高效的电气连接性能,能够确保稳定的信号传输,同时具备良好的机械强度和耐久性。

    技术参数


    以下是该产品的详细技术参数:
    - 型号: 02092105
    - 系列号: 4706
    - 材料金属: 黄铜
    - 电镀材料(配对): 锡
    - 电镀材料(终止端): 锡
    - 最小电镀厚度(配对): 2.540μm
    - 最小电镀厚度(终止端): 2.540μm
    - 电线尺寸(AWG): 16, 18
    - 电线绝缘直径: 最大3.05mm
    - 终端界面样式: 压接或压缩
    - 最大温度: 260°C
    - 焊接工艺: 波峰焊接
    - 最大周期: 1次
    - 最大持续时间: 5秒
    - 重量: 0.085克
    - 包装类型: 盘装

    产品特点和优势


    1. 高效焊接:垂直焊接缓解设计确保了稳定的焊接效果,减少了虚焊和假焊的风险。
    2. 可靠的机械强度:黄铜材料提供了优秀的机械强度,能够承受频繁插拔和振动。
    3. 优良的电气性能:表面镀锡层不仅美观耐用,还保证了良好的导电性。
    4. 环保合规:符合RoHS、REACH和ELV等国际标准,确保产品安全无害。
    5. 易于安装:独特的设计理念使得安装更加简便快捷。

    应用案例和使用建议


    该产品广泛应用于信号传输领域,如工业自动化控制系统、汽车电子系统和智能家居设备中。根据手册中的信息,具体的应用场景包括信号线与印刷电路板之间的连接。使用建议如下:
    - 在安装过程中,请严格按照制造商提供的工具和方法进行操作,以确保最佳效果。
    - 安装前,务必确认电线尺寸是否符合产品要求。
    - 焊接时,注意温度和时间控制,避免因过热导致材料损坏。

    兼容性和支持


    该产品可以与同类电线和连接器相兼容。制造商提供了相应的压接工具(例如:2002184100型号手柄式压接工具和638934200型号迷你麦克风应用工具),方便客户进行安装和维护。厂商提供完善的售后服务和技术支持,确保客户在使用过程中能够得到及时的帮助和指导。

    常见问题与解决方案


    - 问题一:安装过程中遇到难以压接的情况。
    - 解决办法:检查压接工具是否正确安装并调整至合适力度;确认电线尺寸是否符合产品要求。

    - 问题二:焊接后出现虚焊或假焊现象。
    - 解决办法:检查焊接温度和时间是否达到要求;确保焊接面清洁无杂质。

    总结和推荐


    总体来看,该款垂直焊接缓解直接焊接压接端子在各方面表现优异,具备高效的电气性能和可靠的机械强度,同时符合各种国际环保标准。适用于广泛的信号传输应用场景,是一款值得信赖的优质产品。如果您正在寻找高性能且环保的连接解决方案,这款产品将是您的理想选择。强烈推荐使用该产品。

0002092105参数

参数
长*宽*高 7.67mm(长度)*4.6mm(高度)
安装方式 板安装,通孔安装
零件状态 在售
包装方式 卷带包装
