1755622

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,PT1,5/6-PH-5,0,Phoenix Contact 6p插拔式接线端子 插头, PT 1.5/ 6-PH-5.0系列, 焊接
供应商型号: PYA-1755622
供应商: 海外现货
标准整包数: 100

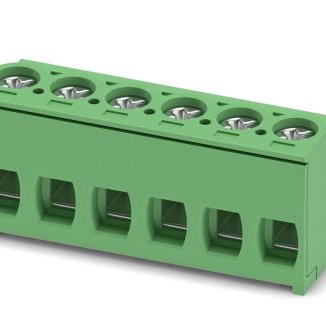

PHOENIX CONTACT 端子 - 线对板端子 1755622

1755622概述

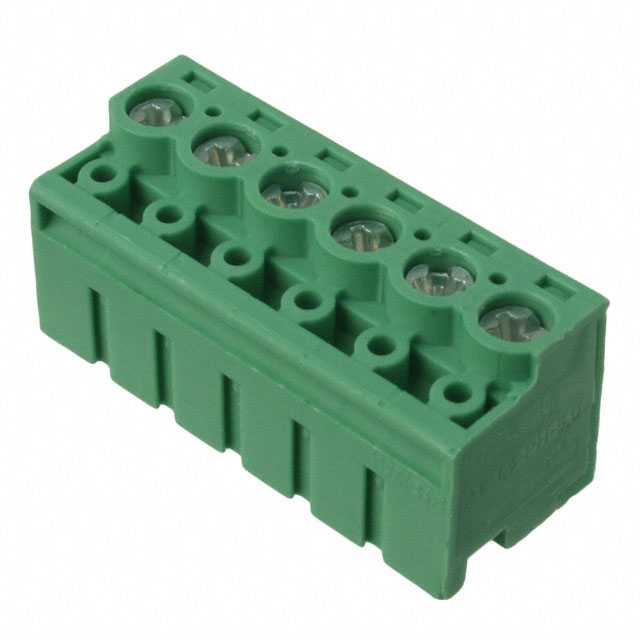

    PHOENIX CONTACT PT 1,5/6-PH-5,0 插头组件技术手册

    产品简介


    PHOENIX CONTACT 的 PT 1,5/6-PH-5,0 插头组件是一款工业级别的连接器,专为高效电力传输设计。该插头适用于多种工业应用场景,如自动化设备、工业控制和配电系统。通过其紧凑的设计和高性能特性,它能够提供可靠的电气连接和信号传输。
    主要功能:
    - 高电流承载能力(10A)
    - 广泛的工作电压范围(最高400V)
    - 多个插孔设计,支持6个位置排列
    - 紧凑型设计,节省安装空间
    应用领域:
    - 工业自动化设备
    - 控制柜和配电系统
    - 机械设备连接
    - 通信和数据传输系统

    技术参数


    以下列出了 PHOENIX CONTACT PT 1,5/6-PH-5,0 的关键技术规格:
    | 参数类别 | 规格值 |

    | 额定电压 (III/2) | 400 V |
    | 额定电流 (IN) | 10 A |
    | 绝缘材料等级 | PA(聚酰胺) |
    | 阻燃等级 (UL 94) | V0 |
    | 最小剥离长度 | 6 mm |
    | 最大负载电流 | 10 A |
    | 连接导线规格 (固态) | 0.2 mm² 至 2.5 mm² |
    | 连接导线规格 (绞合) | 0.2 mm² 至 2.5 mm² |
    | 工作温度范围 | -40°C 至 +85°C |
    | 紧固扭矩范围 | 0.35 Nm 至 0.4 Nm |
    认证和标准:
    - 符合 EN-VDE 和 UL/CUL 标准
    - 支持 UL 认证:300 V,5 A,28-14 AWG

    产品特点和优势


    PHOENIX CONTACT PT 1,5/6-PH-5,0 的主要特点使其在市场上脱颖而出:
    1. 高可靠性:通过UL 94 V0认证,确保防火性能优异。
    2. 多用途设计:支持多种导线尺寸,适应不同应用场景。
    3. 易于安装:模块化设计,便于快速连接和拆卸。
    4. 抗振性强:坚固耐用,适合恶劣工业环境。
    5. 经济高效:紧凑型设计降低了整体成本。
    这些特点使该插头成为复杂工业系统中的理想选择。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中用于接线端子模块间的连接。
    - 用于控制柜内多个电器元件的供电线路连接。
    使用建议:
    1. 在连接之前,请确保导线截面符合规格要求,并正确剥离。
    2. 使用适当的工具以达到规定的紧固扭矩(0.35-0.4 Nm)。
    3. 定期检查连接点,防止松动或过热现象。

    兼容性和支持


    PHOENIX CONTACT PT 1,5/6-PH-5,0 可与其他同系列插针和插孔组合使用,实现灵活配置。此外,制造商提供了详尽的技术文档和支持服务,用户可通过其官方网站获取相关资料并获得技术支持。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    | 问题 | 解决方案 |

    | 连接不稳定 | 检查紧固扭矩是否符合要求(0.35-0.4 Nm)。 |
    | 导线无法插入插孔 | 确保导线直径在允许范围内(0.2-2.5 mm²)。 |
    | 插头出现过热现象 | 减少负载电流或更换更高功率型号。 |

    总结和推荐


    PHOENIX CONTACT PT 1,5/6-PH-5,0 插头组件凭借其出色的性能、灵活性和可靠性,成为工业领域的优选产品。无论是自动化设备还是配电系统,其都能提供稳定的电力传输解决方案。因此,我们强烈推荐此产品用于需要高电流和高可靠性的应用场景。
    如果您正在寻找一款性价比高且值得信赖的工业连接器,这款产品无疑是一个明智的选择。

1755622参数

参数
长*宽*高 12.2mm*30mm*13.15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1755622厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1755622数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1755622 1755622数据手册

1755622封装设计

查看详情并下载
Symbol
Footprint
3D Model
