1840502

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

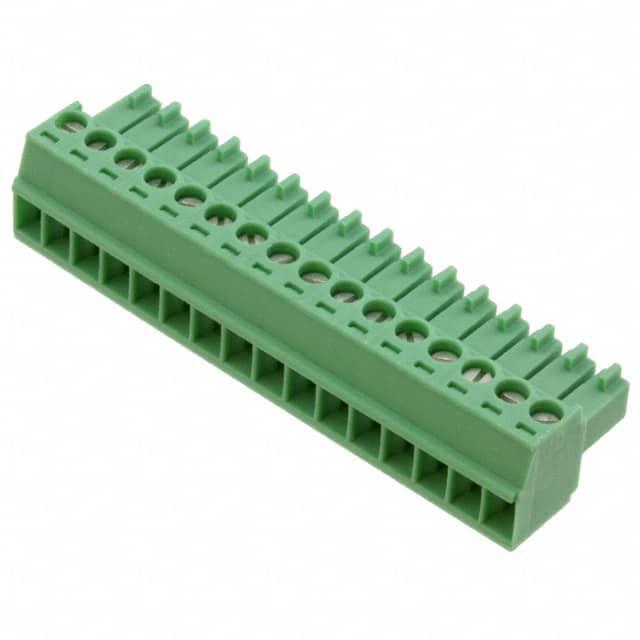

产品描述: 菲尼克斯,PCB插拔式连接器,MC1,5/16-ST-3,5,Phoenix Contact 3.5mm间距16p插拔式接线端子 插头, MC 1.5/16-ST-3.5系列, 320 V, 螺钉拧紧, 绿色
供应商型号: 1840502
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1840502

1840502概述

    电子元器件产品技术手册:印刷电路板连接器 MC 1,5/16-ST-3,5

    1. 产品简介


    MC 1,5/16-ST-3,5 是一款高可靠性印刷电路板连接器,适用于广泛的工业和电子应用。它设计用于实现高效连接,特别是在需要多位置和紧凑设计的场合。此连接器的主要功能是提供可靠稳定的电流传输和信号连接,同时确保电路板的安全性和操作稳定性。其典型应用领域包括工业自动化、通信设备、测量仪器以及汽车电子等。

    2. 技术参数


    以下是该连接器的关键技术参数:
    | 参数类别 | 规格 |

    | 基本参数
    | 额定电流 | 8 A |
    | 额定电压(III/2) | 160 V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔方向 | 平行于导线轴方向 |
    | 螺钉连接 | 支持螺丝连接 |
    | 外壳颜色 | 绿色 |
    | 接触表面处理 | 锡镀层 |
    | 物理尺寸

    | 高度 | 11.1 mm |
    | 宽度 | 52.5 mm |
    | 螺纹 | M2 |
    | 螺钉扭矩(最小/最大)| 0.22 Nm 至 0.25 Nm |
    | 埋孔直径 | A1 内部圆柱形 |
    | 绝缘材料

    | 材料等级 | PA(聚酰胺) |
    | 防火等级(UL 94) | V0 |
    | 额定电压

    | 标称值 | 300 V(UL/CUL 认证) |
    | 冲击耐压(III/3) | 2.5 kV |

    3. 产品特点和优势


    - 宽裕接线空间:设计允许灵活布线,方便安装和维护。
    - 低设计高度:适配狭小空间安装需求,节省电路板面积。
    - 定向插接功能:通过移除键槽实现单个位置的标识,提高装配精度。
    - 广泛认证:支持多种国际认证(如 UL、CSA、VDE),确保全球通用性。
    - 耐用材料:采用高强度绝缘材料,提供卓越的机械和电气性能。

    4. 应用案例和使用建议


    - 工业控制柜:作为工业自动化系统的主控单元连接点,可以有效减少空间占用并提高系统稳定性。
    - 通信设备:适用于高频信号传输环境,提供稳定可靠的电气连接。
    - 汽车电子:可满足恶劣环境下的使用需求,增强抗振和抗干扰能力。
    使用建议:
    - 在安装过程中,严格按照推荐的螺钉扭矩(0.22 Nm 至 0.25 Nm)拧紧,避免过松或过紧。
    - 确保导线截面在规格范围内(0.14 mm² 至 1.5 mm²),以防止接触不良。
    - 使用带有塑料套管的端子时,优先选择适合的双端子型号。

    5. 兼容性和支持


    兼容性:MC 1,5/16-ST-3,5 可与同系列的其他基座及配件完美配合使用,例如基座组件 MC 1,5/16-G-3,5。
    支持服务:
    - 提供详尽的用户文档和技术指导。
    - 厂商提供生产监督和后续维护支持,确保产品质量无忧。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接处接触不良 | 检查螺钉扭矩是否达标,重新连接 |
    | 导线插入困难 | 确认导线截面符合要求 |
    | 温升过高 | 检查负载电流是否超出规格 |

    7. 总结和推荐


    综上所述,MC 1,5/16-ST-3,5 是一款性能优越且功能全面的印刷电路板连接器,适用于多种复杂的应用场景。其坚固的设计、广泛的应用支持和多样化的认证使其成为行业内的理想选择。对于追求高效连接和稳定性能的用户,我们强烈推荐这款产品。无论是在工业自动化还是通信领域,MC 1,5/16-ST-3,5 都能表现出色,值得信赖。

1840502参数

参数
长*宽*高 16.1mm*56mm*11.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1840502厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1840502数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1840502 1840502数据手册

1840502封装设计

查看详情并下载
Symbol
Footprint
3D Model
