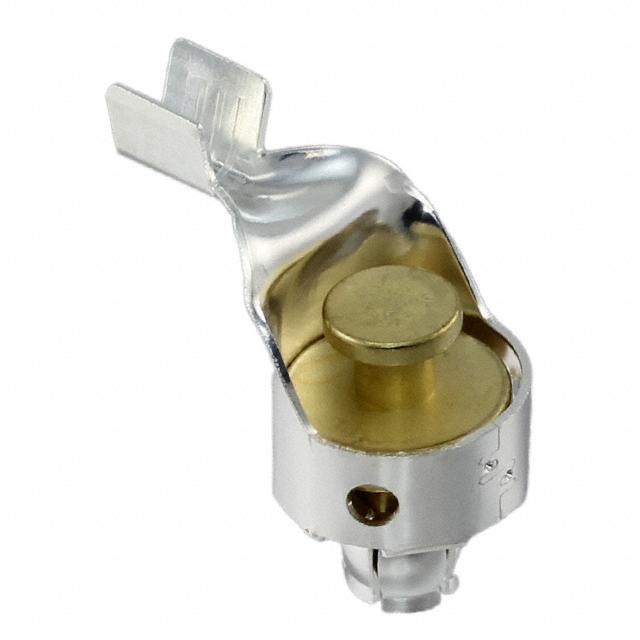

09080007222

产品分类: 端子 - 线对板端子
厂牌: HARTING
产品描述:
供应商型号: 617-09080007222
供应商: Mouser
标准整包数: 1
HARTING 端子 - 线对板端子 09080007222

09080007222概述

    电子元器件技术手册:Han-Fast® Lock

    1. 产品简介


    Han-Fast® Lock 是一款专为PCB连接设计的高效接线端子产品。这类接线端子的主要功能在于提供稳定的电气连接,适用于多种工业应用场合。其设计旨在简化安装过程,提高连接可靠性和安全性。常见的应用领域包括自动化设备、机械设备控制、通信设备、汽车电子以及家用电器等。

    2. 技术参数


    - 导体截面(mm²): 1.5 ... 2.5 / 4 ... 6 / 10
    - 包装数量: 单个接触点 / 以卷盘形式供应
    - 接触表面: 银镀层
    - 剥线长度: 7.5 mm
    - 接线方式: PCB焊接
    - 工作温度范围: -40°C 至 +120°C
    - 额定电流: 最大5 A
    - 额定电压: 交流/直流250 V
    - 绝缘材料: 高温阻燃聚酰胺(UL94 V-0)

    3. 产品特点和优势


    Han-Fast® Lock 的主要优势如下:
    - 高效安装: 简化接线过程,缩短安装时间。
    - 高可靠性: 银镀层接触表面确保长期稳定的电气连接。
    - 耐高温: 可承受-40°C至+120°C的工作温度范围。
    - 多用途设计: 适用多种导体尺寸,方便不同应用需求。
    - 安全可靠: 具备优良的绝缘性能,保障电气系统的安全性。

    4. 应用案例和使用建议


    Han-Fast® Lock 在自动化设备和工业控制领域的应用非常广泛。例如,在一台自动化机械臂控制系统中,这款接线端子能够实现稳定且高效的信号传输,提升系统的整体性能。在使用时,应注意以下几点:
    - 在安装过程中应遵循正确的剥线长度标准(7.5 mm),避免过度剥线造成内部损伤。
    - 确保每个接线点都牢固焊接,防止因振动导致松动。
    - 定期检查接线端子的工作状态,确保其正常运行。

    5. 兼容性和支持


    Han-Fast® Lock 支持与各类PCB板上的接线端子插槽进行兼容。制造商提供了全面的技术支持,包括在线文档、用户指南和安装视频。此外,客户还可以通过电话或邮件联系技术支持团队,获取专业指导。

    6. 常见问题与解决方案


    1. 问题: 接线端子在安装过程中易脱落。
    - 解决方案: 检查焊接质量,确保焊点牢固;重新校正剥线长度,避免过长导致的接触不良。
    2. 问题: 接线端子温度过高,无法正常工作。
    - 解决方案: 确认工作环境温度不超过规定范围(-40°C 至 +120°C);检查是否超过额定电流值,如是,则需更换更大容量的产品。

    7. 总结和推荐


    总体而言,Han-Fast® Lock 是一款设计精良、功能强大的PCB接线端子产品。它具备高效安装、高可靠性及良好兼容性等优点,非常适合于各种工业应用。我们强烈推荐使用该产品,尤其是对可靠性要求较高的场合。
    通过结合其卓越的技术性能和广泛的适用性,Han-Fast® Lock 不仅能满足当今市场的严格要求,还具备长期使用的潜力。

09080007222参数

参数
安装方式 板安装,通孔安装
零件状态 在售
包装方式 散装

09080007222厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09080007222数据手册

厂牌 PDF简要描述 下载
HARTING 端子 - 线对板端子 HARTING 09080007222 09080007222数据手册

09080007222封装设计

查看详情并下载
Symbol
Footprint
3D Model
