1803578

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MC1,5/2-ST-3,81,Phoenix Contact 3.81mm间距2p插拔式接线端子, MC系列, 螺钉拧紧
供应商型号: 31M-1803578
供应商: 云汉优选
标准整包数: 1

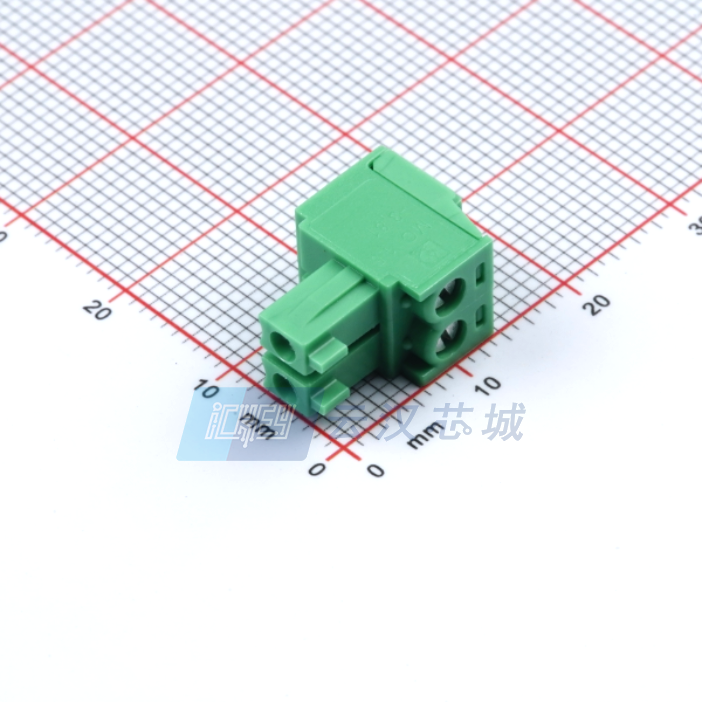

PHOENIX CONTACT 端子 - 线对板端子 1803578

1803578概述


    产品简介


    本产品为 PHOENIX CONTACT 公司生产的MC 1,5/ 2-ST-3,81 插头组件,是一款适用于工业自动化领域的连接器件。该组件具有以下基本功能:
    - 支持螺钉式接线连接方式,确保稳固可靠的电气连接。
    - 额定电流8A,额定电压160V,适用于多种电路应用。
    - 接线间距(Pitch)为3.81mm,适合紧凑型安装要求。
    - 提供绿色颜色选择,方便识别和管理。
    - 应用领域广泛,可用于自动化控制系统、机械设备连接及信号传输等领域。

    技术参数


    - 额定电流 (IN):8 A
    - 额定电压 (UN):160 V
    - 接线间距(Pitch):3.81 mm
    - 接线导体横截面积范围:
    - 固态导体:0.14 mm² 至 1.5 mm²
    - 绞合导体:0.14 mm² 至 1.5 mm²
    - 紧固扭矩:最小0.22 Nm,最大0.25 Nm
    - 绝缘材料等级:I 级
    - 冲击电压等级:Ⅲ/3,Ⅲ/2,Ⅱ/2 均为2.5 kV
    - 绝缘材料:PA,符合UL 94 V0级别防火标准
    - 接线长度:7 mm
    - 配件:
    - 电缆外壳(KGG-MC 1,5/ 2),尺寸:3.81 mm,颜色:绿色

    产品特点和优势


    MC 1,5/ 2-ST-3,81 插头组件具有如下特点和优势:
    - 高可靠性:采用螺钉式连接方式,确保电路连接稳定可靠。
    - 安全性:UL 94 V0级防火材料,提升产品在极端条件下的安全性。
    - 兼容性强:能够兼容多种类型的导线和连接件,方便用户根据不同需求进行选择。
    - 易于识别:提供绿色颜色标识,使得在复杂环境中快速识别。

    应用案例和使用建议


    应用案例:
    1. 工业自动化系统:如自动化流水线上的传感器信号传输。
    2. 机械设备连接:例如机器人手臂中的电机控制电路连接。
    3. 信号传输:用于工业控制系统的信号接口,如PLC与I/O模块之间的连接。
    使用建议:
    - 在使用过程中,应定期检查连接处是否松动,确保连接牢固可靠。
    - 当连接绞合导线时,建议使用合适的压线钳和压线片以保证连接质量。
    - 注意不同导线类型的使用范围,避免超出规定的横截面积范围。

    兼容性和支持


    MC 1,5/ 2-ST-3,81 插头组件支持以下认证:
    - CB 认证
    - CSA 认证
    - CUL 认证
    - GOST 认证
    - UL 认证
    - VDE-PZI 认证
    此外,PHOENIX CONTACT 提供一系列相关的配套产品,如不同的电缆外壳和工具,以满足各种连接需求。公司还提供了详细的技术文档和用户指南,以便客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:连接处出现松动
    - 解决方案:检查并重新紧固螺钉,确保达到规定的扭矩值(0.22 Nm至0.25 Nm之间)。
    - 问题:导线连接不稳固
    - 解决方案:更换合适大小的压线片,并确保压线片完全包裹导线。
    - 问题:无法正确识别连接件
    - 解决方案:使用指定的标记卡进行标识,或者使用不同颜色的电缆外壳进行区分。

    总结和推荐


    MC 1,5/ 2-ST-3,81 插头组件是一款专为工业自动化设计的高品质连接器件,具备稳定的电气性能和出色的耐用性。该产品在各类复杂工况下表现优异,广泛应用于自动化控制系统、机械设备连接等领域。因此,我们强烈推荐该产品给需要高效、安全连接解决方案的专业人士和企业。

1803578参数

参数
长*宽*高 8.41mm*8.41mm*16.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1803578厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1803578数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1803578 1803578数据手册

1803578封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.1445
10+ ¥ 3.5141
50+ ¥ 3.0501
250+ ¥ 2.8034
500+ ¥ 2.6263
1000+ ¥ 2.5
库存: 501
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 4.14
