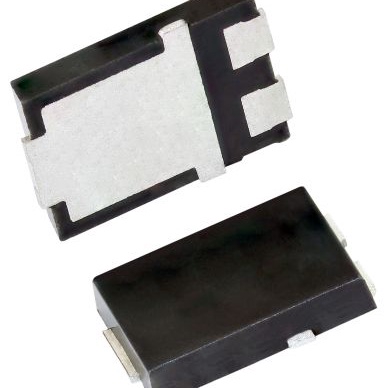

V12P103HM3/I

产品分类: 整流二极管/整流桥
产品描述: 12A TO-277A 贴片安装
供应商型号: V12P103HM3/I
供应商: 国内现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V12P103HM3/I

V12P103HM3/I概述

    Vishay General Semiconductor V12P103 技术手册

    产品简介


    Vishay General Semiconductor 的 V12P103 是一款高电流密度表面贴装 TMBS(Trench MOS Barrier Schottky)整流器。这款整流器专为低电压高频逆变器、自由轮转、直流到直流转换器和极性保护等应用而设计。其主要特点包括低正向电压降和低功耗,使其适用于高效率的电力转换应用。

    技术参数


    | 参数 | 描述 | 值 |
    |
    | 最大重复峰值反向电压 (VRRM) | 可承受的最大反向电压 | 100 V |
    | 最大直流正向电流 (IF(AV)) | 可持续通过的最大电流 | 12 A |
    | 峰值正向浪涌电流 (IFSM) | 单个半正弦波峰值电流,叠加在额定负载上 | 200 A |
    | 正向电压降 (VF) | 在不同条件下的正向电压降 | 0.41 V |
    | 工作结温范围 (TJ) | 整流器可以工作的结温范围 | -40 to +150 °C |
    | 包装类型 | SMPC (TO-277A)
    | 最大结温 | 最高工作温度 | 150 °C |

    产品特点和优势


    - 超低正向电压降 (VF):在 IF = 6 A 时,VF 仅为 0.41 V,在 125°C 时,VF 为 0.52 V。这使得该整流器非常适合用于需要低损耗的应用。
    - 高效能操作:低正向电压降和低功耗使其成为高效率电力转换的理想选择。
    - 符合标准:符合 AEC-Q101 资格标准,满足汽车级要求。
    - 机械性能:非常低的外形,典型高度为 1.1 mm,便于自动化装配。

    应用案例和使用建议


    V12P103 广泛应用于低电压高频逆变器、自由轮转、直流到直流转换器和极性保护等领域。在使用该整流器时,应注意以下几点:
    - 散热管理:确保安装在 30 mm x 30 mm 的铝制 PCB 上,以保证良好的热传导,避免过热。
    - 负载测试:进行适当的负载测试,确保电路能在预期条件下正常工作。
    - 环境适应性:能够在 -40°C 至 +150°C 的温度范围内工作,适用于各种恶劣环境。

    兼容性和支持


    V12P103 可与其他符合标准的电子元件配合使用,适用于多种电路设计。Vishay 提供的技术支持包括电子邮件咨询、在线文档和特定地区技术支持,以便用户解决问题并获得最新信息。

    常见问题与解决方案


    1. 问题:过高的正向电压降导致整流器无法正常工作。
    解决方案:检查负载条件,确保没有过载现象,必要时更换更大容量的整流器。

    2. 问题:温度过高导致整流器损坏。
    解决方案:确保良好散热,可以考虑使用更大尺寸的散热片或改进电路设计以降低热负荷。

    总结和推荐


    综上所述,Vishay General Semiconductor 的 V12P103 是一款高性能、高可靠性的整流器,尤其适合于需要低损耗和高效率的应用场合。它的超低正向电压降、高效的热管理和高可靠性使其在市场上具有很强的竞争力。我们强烈推荐该产品用于各种电力转换应用。
    希望以上文章能够帮助您了解 Vishay General Semiconductor 的 V12P103 电子元器件产品。如有任何疑问,欢迎联系 Vishay 官方技术支持获取更多详细信息。

V12P103HM3/I参数

参数
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 12A
通用封装 TO-277A
安装方式 贴片安装
包装方式 卷带包装

V12P103HM3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V12P103HM3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V12P103HM3/I V12P103HM3/I数据手册

V12P103HM3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.5578
50+ ¥ 5.7412
500+ ¥ 4.5934
1000+ ¥ 4.1728
2500+ ¥ 4.0855
6500+ ¥ 3.1447
库存: 6500
起订量: 90 增量: 0
交货地:
最小起订量为:50
合计: ¥ 287.06
