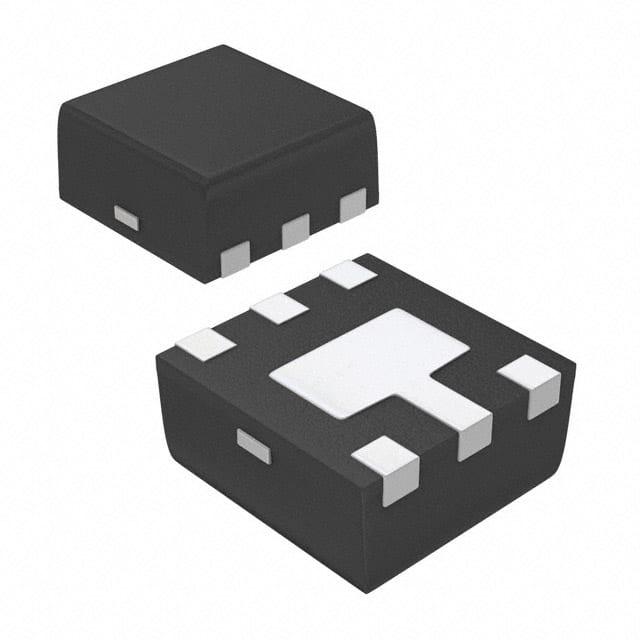

VESD05A5A-HSF-GS08

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 单向,双向 33W 2.5A 13V 6V UFDFN-6(EP) 贴片安装
供应商型号: AV-E-VESD05A5A-HSF-GS08
供应商: Avnet
标准整包数: 3000
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VESD05A5A-HSF-GS08

VESD05A5A-HSF-GS08概述

    # VESD05A5A-HSF ESD Protection Diode Array Technical Overview

    1. 产品简介


    VESD05A5A-HSF 是 Vishay 半导体公司推出的一款5线ESD保护二极管阵列,采用超紧凑型LLP75-6L封装。该产品主要用于信号和数据线路的ESD(静电放电)保护。VESD05A5A-HSF的主要功能是保护多个信号或数据线路免受静电放电的危害。它广泛应用于各种电子产品,包括移动设备、通讯设备、计算机接口、消费电子和其他需要ESD保护的应用场合。

    2. 技术参数


    封装及电气特性
    - 封装类型:LLP75-6L
    - 重量:4.2 mg
    - 引脚配置:1至6号引脚
    - 热阻抗:MSL 1等级(符合J-STD-020)
    - 峰值焊接温度:最大260°C
    - 火焰等级:UL 94 V-0
    绝对最大额定值
    - 峰值脉冲电流(BiAs模式):每个输入引脚到接地引脚(1至6号),按IEC 61000-4-5标准;tp = 8/20 μs;单次脉冲,2.5 A
    - 峰值脉冲功率(BiAs模式):每个输入引脚到接地引脚(1至6号),按IEC 61000-4-5标准;tp = 8/20 μs;单次脉冲,33 W
    - ESD 免疫力(接触放电):BiAs模式下所有输入引脚到接地引脚,±15 kV
    - ESD 免疫力(空气放电):BiAs模式下所有输入引脚到接地引脚,±15 kV
    - 工作温度范围:TJ = -40°C 到 +125°C
    - 存储温度范围:TSTG = -55°C 到 +150°C
    电气特性
    - 保护路径数量:5条信号线
    - 反向截止电压:最大反向工作电压VRWM ≤ 5V
    - 反向击穿电压(IR = 1 mA):VBR = 6.7 V
    - 反向钳位电压(IPP = 1 A):VC ≤ 10 V
    - 正向钳位电压(IPP = 1 A):VF ≤ 2.5 V
    - 线间电容(VR = 0 V,f = 1 MHz):CD ≤ 15 pF

    3. 产品特点和优势


    VESD05A5A-HSF 的独特之处在于其超紧凑的 LLP75-6L 封装和卓越的 ESD 免疫力。其低至 0.1 μA 的泄漏电流和 13 pF 的负载电容使其在高灵敏度的信号线路中表现出色。同时,该器件能在极端条件下(如 ±15 kV 接触放电和 ±15 kV 空气放电)提供可靠保护。这些特点使其成为通信设备、计算机接口和消费电子等领域的理想选择。

    4. 应用案例和使用建议


    VESD05A5A-HSF 可用于多种应用场景,例如移动电话、平板电脑、网络接口、计算机外围设备等。对于设计工程师来说,以下几个使用建议有助于充分发挥其性能:
    - 在选择安装位置时,确保 ESD 保护二极管与信号线路尽可能靠近,以减少寄生电感的影响。
    - 为避免过多的线路干扰,尽量减少引脚间的物理距离。
    - 在高温环境下使用时,应进行额外的热管理措施,以确保器件能够正常工作。

    5. 兼容性和支持


    VESD05A5A-HSF 与其他 Vishay 产品具有良好的兼容性,并且 Vishay 提供详尽的技术文档和支持服务。如果您在使用过程中遇到任何问题,可以联系 Vishay 客户支持团队获取帮助。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题1:ESD 免疫力不足
    - 解决方案:检查安装位置和连接方式,确保二极管与信号线路尽可能接近。

    - 问题2:电容过大
    - 解决方案:选择合适的引脚布局,减小引脚之间的物理距离。

    - 问题3:热管理不佳
    - 解决方案:采取适当的散热措施,例如增加散热片或优化 PCB 设计。

    7. 总结和推荐


    综上所述,VESD05A5A-HSF 是一款高性能、高可靠性的 ESD 保护二极管阵列。其独特的双向不对称钳位特性、低泄漏电流和高电容使得它在多种应用场景中表现出色。鉴于其出色的特性和广泛的应用领域,强烈推荐在设计通信设备、计算机接口和消费电子产品时使用 VESD05A5A-HSF。

VESD05A5A-HSF-GS08参数

参数
击穿电压 6V
峰值脉冲电流 2.5A
峰值脉冲功率 33W
极性 单向,双向
工作电压 5V
箝位电压 13V
1.65mm(Max)
6-UFDFN Exposed Pad
600μm(Max)
通用封装 UFDFN-6(EP)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
