5KP85A-E3/54

产品分类: TVS二极管/ESD抑制器
产品描述: Vishay 单向TVS二极管, 最大钳位电压 137V, 通孔安装, P600封装, 最小击穿电压 94.4V
供应商型号: 625-5KP85A-E3
供应商: Mouser
标准整包数: 1

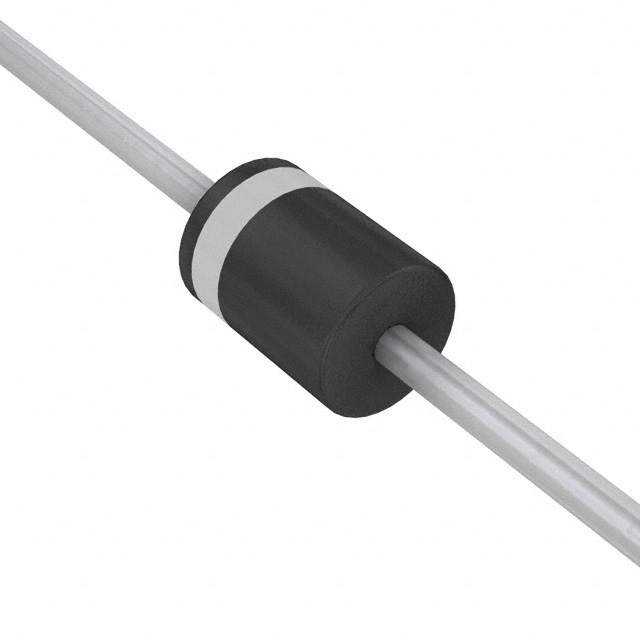

VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 5KP85A-E3/54

5KP85A-E3/54概述

    Vishay General Semiconductor 5KP Series Transient Voltage Suppressors

    1. 产品简介


    Vishay General Semiconductor 的 5KP 系列瞬态电压抑制器(TransZorb®)专为敏感电子设备设计,用于保护集成电路(IC)、MOSFET 和传感器单元等免受由电感负载开关和照明引起的电压瞬变的影响。这些装置适用于消费电子、计算机、工业、汽车和电信等多个领域的应用。5KP 系列提供单向极性的防护,具有出色的浪涌电流吸收能力和快速响应时间,非常适合于电源输出端的过压保护。

    2. 技术参数


    - 额定功率:峰值脉冲功率 (10/1000 μs 波形) 为 5000 W
    - 峰值脉冲电流:见下表A
    - 最大持续功率:在 TL = 75 °C 时为 8.0 W
    - 峰值前向浪涌电流:8.3 ms 单半正弦波,最大值为 600 A
    - 瞬间前向电压:在 100 A 下为 3.5 V
    - 最大工作温度范围:-55 至 +175 °C
    - 封装:P600 型
    - 电气特性:各型号不同,例如 5KP8.5A 的击穿电压 (VBR) 为 9.44 V,非重复脉冲电流 (IPPM) 最大为 347 A

    3. 产品特点和优势


    - 耐高温性能:工作温度范围广,可承受极端环境
    - 优异的钳位能力:提供有效的过电压保护
    - 超快响应时间:能迅速响应瞬态电压变化
    - 卓越的重复使用性:经过多次冲击后仍能保持稳定性能
    - AEC-Q101 认证:符合汽车电子标准

    4. 应用案例和使用建议


    - 消费电子:为移动设备、便携式音响等提供过电压保护
    - 计算机系统:保护主板上的关键组件不受瞬态电压损害
    - 工业自动化:在电机驱动和工业控制电路中提供可靠的过电压保护
    使用建议:
    - 在安装时确保有良好的散热机制,特别是在高功率应用中
    - 对于长期运行的应用,定期检查以确保性能稳定

    5. 兼容性和支持


    - 兼容性:5KP 系列与多种电路板和电源配置兼容
    - 支持服务:通过官方网站提供技术支持,包括详细的安装指南和技术文档

    6. 常见问题与解决方案


    - Q1: 设备在高湿度环境下工作不稳定?
    - A1: 检查并更换封胶材料,确保设备在高湿度环境下的密封性
    - Q2: 设备启动时频繁重启?
    - A2: 请确认电源输入电压是否超出允许范围,或者是否有其他干扰因素

    7. 总结和推荐


    综上所述,Vishay General Semiconductor 的 5KP 系列瞬态电压抑制器凭借其高性能、广泛的应用领域和优秀的可靠性,在众多同类产品中脱颖而出。强烈推荐在需要过电压保护的关键应用中使用该系列产品。

5KP85A-E3/54参数

参数
峰值脉冲功率 5KW
极性 单向
工作电压 85V
箝位电压 137V
击穿电压 94.4V
峰值脉冲电流 36.5A
9.1mm(Max)
P600,Axial
通用封装 CASE P-600
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5KP85A-E3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

5KP85A-E3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY 5KP85A-E3/54 5KP85A-E3/54数据手册

5KP85A-E3/54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.737 ¥ 23.1277
10+ $ 2.093 ¥ 17.6858
100+ $ 1.7172 ¥ 14.5103
250+ $ 1.6524 ¥ 13.9628
500+ $ 1.4796 ¥ 12.5026
800+ $ 1.1124 ¥ 9.3998
2400+ $ 1.05 ¥ 8.8725
库存: 356
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.12
