VBUS053AZ-HAF-GS08

产品分类: TVS二极管/ESD抑制器
产品描述: Vishay 单向TVS二极管, 最大钳位电压 12V, 贴片安装, LLP75-7L封装, 最小击穿电压 6.5V
供应商型号: 30C-VBUS053AZ-HAF-GS08 LLP75-7L
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VBUS053AZ-HAF-GS08

VBUS053AZ-HAF-GS08概述

    VBUS053AZ-HAF USB-OTG Bus-Port ESD Protection Diode

    1. 产品简介


    VBUS053AZ-HAF 是 Vishay Semiconductors 公司生产的一款用于USB On-The-Go(USB-OTG)端口的ESD保护二极管。该产品通过其独特的封装和高性能特性,旨在提供高效的ESD保护和瞬态电压抑制。主要用于确保USB-OTG端口在面对静电放电和其他瞬态信号时的稳定性和可靠性。

    2. 技术参数


    以下是 VBUS053AZ-HAF 的主要技术规格和性能参数:
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 反向工作电压 | IR = 0.1 μA | - | - | 5.5 | V |
    | 反向电流 | VR = VRWM = 3.3 V, T = 65°C | - | 0.085 | - | μA |
    | 正向电压 | IF = 15 mA | 0.7 | - | 1.2 | V |
    | 反向击穿电压 | IR = 1 mA | 6.5 | - | 10 | V |
    | 正向钳位电压 | IPP = 1 A; T = 25°C | - | 10 | 12 | V |
    | 正向钳位电压 | IPP = 3 A; T = 25°C | - | 15 | 18 | V |
    | 响应时间 | - | - | 0.7 | 1 | ns |
    | 封装尺寸 | - | - | - | 1.05 x 0.55 mm² | - |

    3. 产品特点和优势


    VBUS053AZ-HAF 以其以下特点在市场上脱颖而出:
    - 超紧凑的 LLP75-7L 封装:尺寸仅为 1.05 x 0.55 mm²,适用于高密度设计。
    - 低泄漏电流:减少对电源系统的干扰。
    - 低负载电容:仅为 0.7 pF,适合高速信号传输。
    - 高ESD防护能力:符合 IEC 61000-4-2 标准,可承受高达 ±15 kV 的接触放电和 ±30 kV 的空气放电。
    - 高温工作范围:可在 -40°C 到 +125°C 的温度范围内正常工作。

    4. 应用案例和使用建议


    应用案例:这款产品广泛应用于智能手机、平板电脑和其他便携式电子设备的USB-OTG端口,以确保在使用过程中不会因为静电放电而损坏端口。
    使用建议:建议在电路板布局时尽量减少寄生电容和电感,以便更好地发挥其性能。同时,在实际应用中需要根据具体的应用需求选择合适的电路参数。

    5. 兼容性和支持


    兼容性:该产品具有出色的兼容性,可以与大多数标准的USB-OTG控制器兼容。厂商提供了详细的技术文档和支持服务,帮助客户进行设计和测试。
    支持:如果遇到任何技术问题,可以联系技术支持团队:[ESDprotection@vishay.com](mailto:ESDprotection@vishay.com)

    6. 常见问题与解决方案


    1. 问:在什么情况下会触发 ESD 保护?
    - 答:当瞬态信号超过规定的反向工作电压时,如 ±15 kV 接触放电或 ±30 kV 空气放电。

    2. 问:如何判断产品是否正常工作?
    - 答:可以通过测试信号线的漏电流和钳位电压来验证其性能。如果漏电流低于预期值且钳位电压在规定的范围内,则表明产品工作正常。

    7. 总结和推荐


    总结:VBUS053AZ-HAF 是一款专为USB-OTG端口设计的高性能ESD保护二极管,具备紧凑的封装、低泄漏电流和高ESD防护能力。适用于各种便携式电子设备的USB-OTG端口,确保了在使用过程中的安全性和可靠性。
    推荐:鉴于其卓越的性能和可靠性,强烈推荐在设计需要高可靠性的USB-OTG端口时选用此产品。无论是对工程师还是终端用户来说,这款产品都是一个值得信赖的选择。

VBUS053AZ-HAF-GS08参数

参数
箝位电压 18V
击穿电压 6.5V
峰值脉冲电流 3A
峰值脉冲功率 36W
极性 双向
工作电压 5.5V

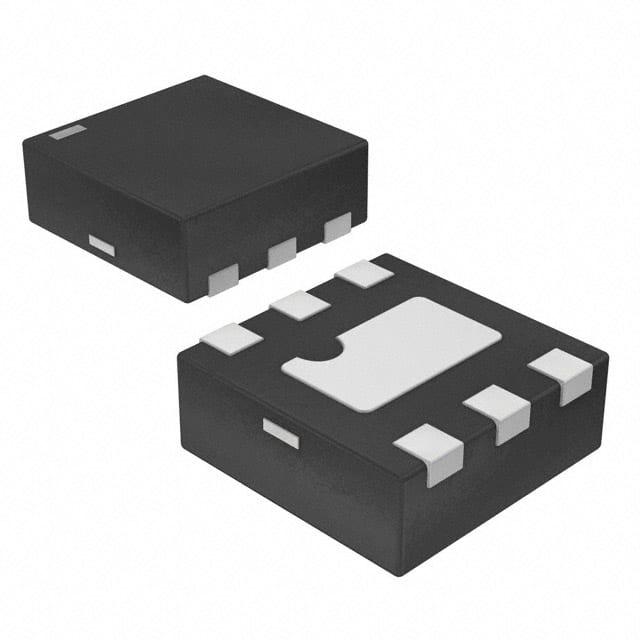

6-UFDFN Exposed Pad
通用封装 UFDFN-6(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VBUS053AZ-HAF-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VBUS053AZ-HAF-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY TVS二极管/ESD抑制器 VISHAY INTERTECHNOLOGY VBUS053AZ-HAF-GS08 VBUS053AZ-HAF-GS08数据手册

VBUS053AZ-HAF-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
