VS-26MB40A

产品分类: 整流二极管/整流桥
产品描述: 威世 单相整流桥, 25A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, D 34封装, 螺纹
供应商型号: UA-VS-26MB40A
供应商: 海外现货
标准整包数: 20

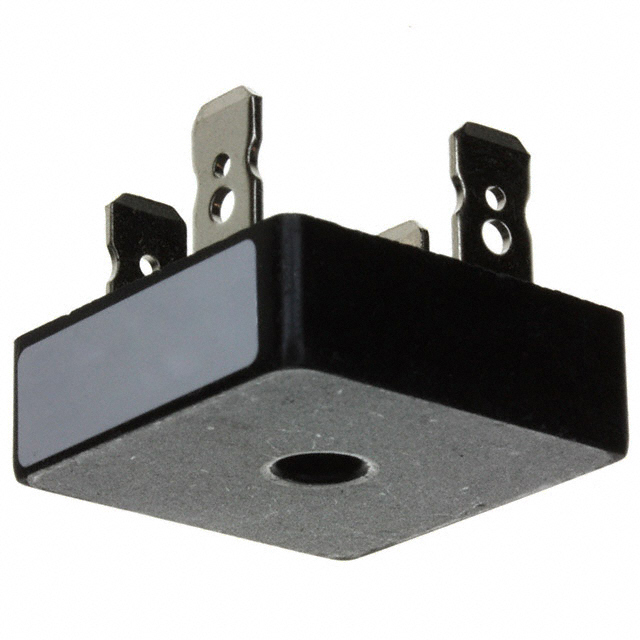

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-26MB40A

VS-26MB40A概述

    VS-MB系列单相桥式整流器技术手册

    产品简介


    VS-MB系列单相桥式整流器是一款高度紧凑、封装高效的电子元器件,适用于各种通用和仪器仪表应用。此系列产品具备25A和35A两种不同的额定电流版本,提供多种电气特性和广泛的电压范围,适合不同需求的电力转换应用。

    技术参数


    | 参数 | 26MB..A系列 | 36MB..A系列 |
    |
    | 额定电流 (IO) | 25A | 35A |
    | 最大重复峰值反向电压 (VRRM) | 200V 至 1200V | 200V 至 1200V |
    | 最大瞬态非重复反向电压 (VRSM) | 50V 至 1300V | 50V 至 1300V |
    | 最大峰值非重复浪涌电流 (IFSM) | 400A 至 475A | 420A 至 500A |
    | 最大瞬时正向电压降 (VFM) | 1.11V 至 1.14V | 1.11V 至 1.14V |
    | 工作温度范围 (TJ) | -55°C 至 +150°C | -55°C 至 +150°C |

    产品特点和优势


    1. 多功能终端:提供推动连接、缠绕和焊接三种连接方式,增加了安装的灵活性和便利性。
    2. 高热导率封装:外壳具有良好的电绝缘性能,保证了可靠的电气隔离。
    3. 中心孔固定:方便安装到散热器上,提升了热管理能力。
    4. 高效率:出色的功率体积比,使得产品在较小的封装内提供了较高的电流容量。
    5. 安全认证:UL E300359批准,符合工业级设计标准。

    应用案例和使用建议


    VS-MB系列单相桥式整流器广泛应用于电源转换和电压调节等场合。例如,在太阳能逆变器系统中,VS-MB系列可以用于将太阳能电池板产生的直流电转换为交流电供家庭使用。在安装过程中,需要注意正确的热管理和散热措施以确保长时间稳定运行。

    兼容性和支持


    VS-MB系列单相桥式整流器设计上兼容市面上常见的电源管理系统。厂商提供了详尽的技术文档和支持服务,通过DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com获取技术支持和售后服务。

    常见问题与解决方案


    1. Q: 整流器过热怎么办?
    A: 确保散热片安装平整且涂抹了适当的导热硅脂。此外,检查是否需要增加外部散热装置以提高散热效果。

    2. Q: 如何确认安装正确?
    A: 使用万用表测量正负极间的电阻值,正常情况下应显示接近无穷大;通电后测量输出电压,应为所设置的直流电压。

    总结和推荐


    综上所述,VS-MB系列单相桥式整流器凭借其高效能、高可靠性以及多样化的设计选择,在众多电力转换应用中展现出卓越的表现。对于寻求高效、可靠且灵活的电力转换解决方案的应用,强烈推荐选用VS-MB系列单相桥式整流器。

VS-26MB40A参数

参数
正向浪涌电流 420A
配置
If - 正向电流 25A
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 -
长*宽*高 28.5mm*28.5mm*9.8mm
零件状态 在售
包装方式 散装

VS-26MB40A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-26MB40A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-26MB40A VS-26MB40A数据手册

VS-26MB40A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 3.775 ¥ 31.6345
100+ $ 3.775 ¥ 31.6345
200+ $ 3.6375 ¥ 30.4823
库存: 120
起订量: 40 增量: 20
交货地:
最小起订量为:40
合计: ¥ 1265.38
