VS-100MT160P-P

产品分类: 整流二极管/整流桥
产品描述: 1.6KV 470A 50ns 5mA 100A 独立式 MTP-12 底座安装 63.5mm*33.2mm*17mm
供应商型号: SEU-VS-100MT160P-P
供应商: 海外现货
标准整包数: 1

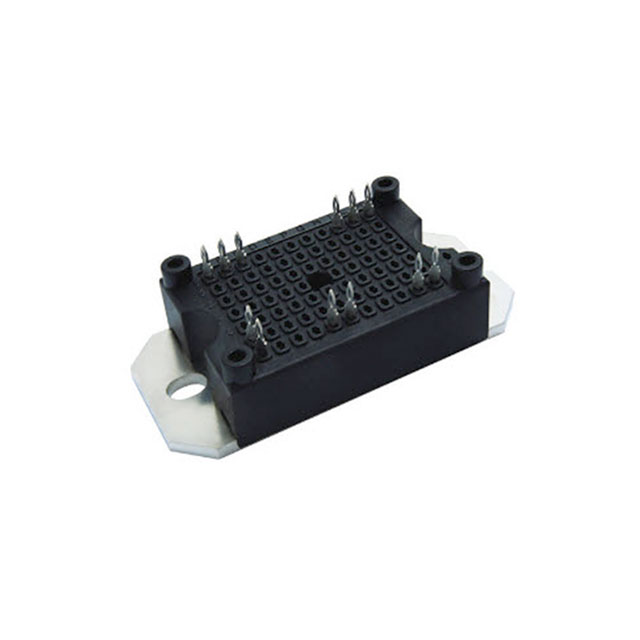

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-100MT160P-P

VS-100MT160P-P概述

    Vishay Semiconductors MTP PressFit Power Module: A Comprehensive Overview

    1. 产品简介


    Vishay Semiconductors推出的MTP PressFit Power Module是三相桥式模块,其电流容量从45安培到100安培不等。这款产品主要用于功率转换机器、焊接设备、不间断电源(UPS)、开关模式电源供应(SMPS)和电机驱动等领域。它的设计符合工业标准,具有低正向电压降(VF)和直接安装到散热器的能力,使它成为高性能应用的理想选择。

    2. 技术参数


    | 参数 | VS-40MT160P-P | VS-70MT160P-P | VS-100MT160P-P |
    ||
    | 最大连续输出电流 | 45 A | 75 A | 100 A |
    | 最大重复峰值反向电压 | 1600 V | 1600 V | 1600 V |
    | 最大非重复峰值浪涌电流 (50 Hz) | 270 A | 380 A | 450 A |
    | 最大非重复峰值浪涌电流 (60 Hz) | 280 A | 398 A | 470 A |
    | 最大 I2t(10 ms,无电压再应用) | 365 A2s | 724 A2s | 1013 A2s |
    | 最大 I2√t(0.1 ms 到 10 ms,无电压再应用) | 3650 A2√s | 7240 A2√s | 10130 A2√s |
    | 正向导通电压 (TJ = 25°C) | 0.78 V | 0.82 V | 0.75 V |
    | 最大工作温度范围 | -40°C 至 +150°C |

    3. 产品特点和优势


    MTP PressFit Power Module的主要特点是:
    - 低正向电压降(VF):有助于减少功耗并提高效率。
    - 低轮廓封装:最大化空间节省并优化电气布局。
    - 直接安装到散热器:简化安装过程并提高热管理性能。
    - 压接引脚技术:提供可靠的电气连接,同时易于安装。
    - 低结至外壳热阻:有助于快速散热,确保更长的工作寿命。

    4. 应用案例和使用建议


    MTP PressFit Power Module在多个领域都有广泛应用,如:
    - 焊接设备:通过低正向电压降提供高效的电流控制。
    - 不间断电源(UPS):通过低轮廓封装和高效散热管理,提供稳定可靠的能量传输。
    - 电机驱动:直接安装到散热器的设计减少了热阻,延长了使用寿命。
    使用建议:
    - 在安装过程中,应确保压接引脚技术正确应用,以保证最佳电气连接。
    - 使用适当的散热器和导热材料,确保良好的热管理,尤其是在高功率应用中。
    - 验证所有电气参数在具体应用中满足要求,特别是温度范围和电压等级。

    5. 兼容性和支持


    MTP PressFit Power Module可以与多种电子元器件和其他设备兼容。Vishay提供详尽的技术支持和售后服务,客户可以通过其官方网站或联系技术支持部门获取更多帮助。

    6. 常见问题与解决方案


    - 问题:如何确保压接引脚技术的正确应用?
    解决方案: 使用专业的压接工具,并遵循制造商提供的安装指南。安装后进行电气测试以确保连接可靠。
    - 问题:如何处理过热问题?
    解决方案: 使用合适的散热器和导热膏,并确保良好的通风。如果需要,可以增加外部冷却装置,如风扇或液冷系统。

    7. 总结和推荐


    Vishay Semiconductors MTP PressFit Power Module以其卓越的性能、紧凑的尺寸和简便的安装方式,在众多应用中展现出色的表现。适用于需要高效、稳定能量转换的应用场合。强烈推荐给寻求高性能电子元件的专业工程师和技术人员。
    这篇文章提供了对Vishay Semiconductors MTP PressFit Power Module的全面介绍,包括其产品特点、技术参数、应用案例及支持信息。希望这些信息能为您的项目提供有价值的参考。

VS-100MT160P-P参数

参数
If - 正向电流 100A
Ir - 反向电流 5mA
Vr-反向电压 1.6KV
反向恢复时间 50ns
正向浪涌电流 470A
配置 独立式
长*宽*高 63.5mm*33.2mm*17mm
通用封装 MTP-12
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

VS-100MT160P-P厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-100MT160P-P数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-100MT160P-P VS-100MT160P-P数据手册

VS-100MT160P-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
