首页  >  产品百科  >  NS8GT-E3/45

NS8GT-E3/45

产品分类: 整流二极管/整流桥
产品描述: 400V 125A 10μA 8A 独立式anode双cathode TO-220AC 通孔安装 10.54mm*4.7mm*8.89mm
供应商型号: FA-NS8GT-E3/45
供应商: Avnet
标准整包数: 1

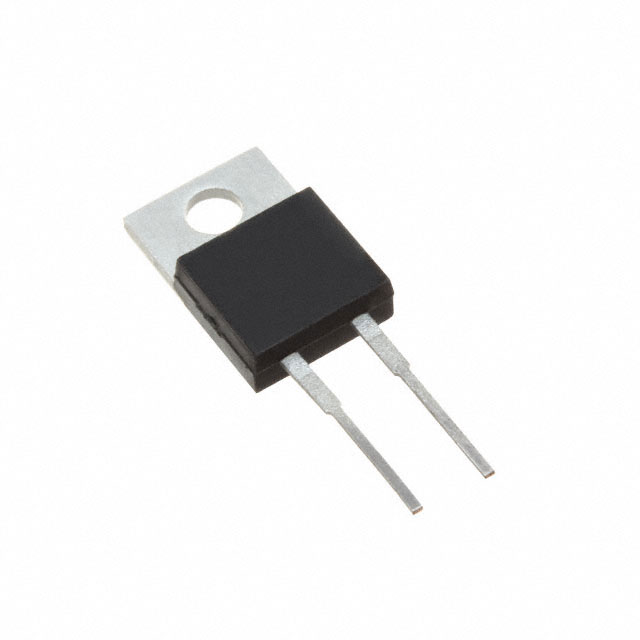

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 NS8GT-E3/45

NS8GT-E3/45概述

    NS8xT, NSF8xT, NSB8xT 技术手册

    1. 产品简介


    NS8xT, NSF8xT 和 NSB8xT 是 Vishay General Semiconductor 公司生产的一系列玻璃封装通用塑料整流器。这些产品主要用于电源供应器、逆变器、转换器以及自由轮二极管的应用场合。其设计可靠,适用于广泛的应用环境,能够满足多种电路设计的需求。

    2. 技术参数


    - 额定电流 (IF(AV)): 8.0 A
    - 最大瞬态峰值电压 (VRRM): 50 V 至 1000 V
    - 最大正向浪涌电流 (IFSM): 125 A
    - 最大正向电压降 (VF): 1.1 V
    - 最大工作温度 (TJ max.): 150 °C
    - 封装形式: TO-220AC, ITO-220AC, D2PAK (TO-263AB)
    - 电路配置: 单个配置
    - 最大重复峰值反向电压 (VRRM):
    - NS8AT: 50 V
    - NS8BT: 100 V
    - NS8DT: 200 V
    - NS8GT: 400 V
    - NS8JT: 600 V
    - NS8KT: 800 V
    - NS8MT: 1000 V
    - 最大瞬时正向电压 (VF): 8.0 A 时为 1.1 V
    - 最大直流反向电流 (IR): 10 μA (25 °C), 100 μA (100 °C)

    3. 产品特点和优势


    - 低正向电压降 (VF): 1.1 V,确保高效的电能转换。
    - 高正向浪涌能力 (IFSM): 125 A,适用于高电流应用。
    - 符合 AEC-Q101 标准: 满足汽车级质量要求,适合于车载应用。
    - 符合RoHS标准: 环保材料,适合绿色应用。
    - 焊接兼容性: 最大焊锡温度可达 275 °C,确保良好的焊接效果。
    - 机械数据: 封装类型包括 TO-220AC, ITO-220AC 和 D2PAK (TO-263AB),适用于各种电路板设计。

    4. 应用案例和使用建议


    这些产品广泛应用于电源供应器、逆变器、转换器和自由轮二极管的应用场合。在设计电源供应器时,可以考虑将这些整流器用于高压输入的场合。例如,在设计 400 V 逆变器时,可以选用 NS8GT 或 NS8KT 型号,以满足高电压需求。
    使用建议:
    - 在高温环境下使用时,应注意散热,避免过热。
    - 在选择型号时,根据具体应用场合选择合适的 VRRM 和 IF(AV) 参数。

    5. 兼容性和支持


    - 兼容性: 这些整流器可与各种电路板和电源模块兼容。
    - 支持: Vishay 提供技术支持,包括在线资源和技术文档,帮助客户解决问题和优化设计。

    6. 常见问题与解决方案


    - 问题: 如何正确安装这些整流器?
    - 解决方案: 按照产品手册中的指示进行安装,注意正确放置和固定引脚,确保良好的焊接效果。

    - 问题: 产品在高温下工作不稳定怎么办?
    - 解决方案: 检查散热设计,增加散热片或改善空气流动,确保工作温度不超出允许范围。

    7. 总结和推荐


    NS8xT, NSF8xT 和 NSB8xT 系列整流器以其高性能、高可靠性、广泛的适用性和良好的市场竞争力脱颖而出。其低正向电压降和高正向浪涌能力使其在多种应用中表现出色。特别适用于电源供应器和逆变器等需要高效转换电能的场合。我们强烈推荐使用这些整流器,特别是在需要高可靠性和环保要求的应用环境中。

NS8GT-E3/45参数

参数
配置 独立式anode双cathode
If - 正向电流 8A
Ir - 反向电流 10μA
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 125A
长*宽*高 10.54mm*4.7mm*8.89mm
通用封装 TO-220AC
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

NS8GT-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NS8GT-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY NS8GT-E3/45 NS8GT-E3/45数据手册

NS8GT-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3336 ¥ 2.7558
10+ $ 0.3308 ¥ 2.7322
30+ $ 0.3251 ¥ 2.6849
50+ $ 0.3194 ¥ 2.6386
100+ $ 0.3137 ¥ 2.5913
库存: 800
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.75
