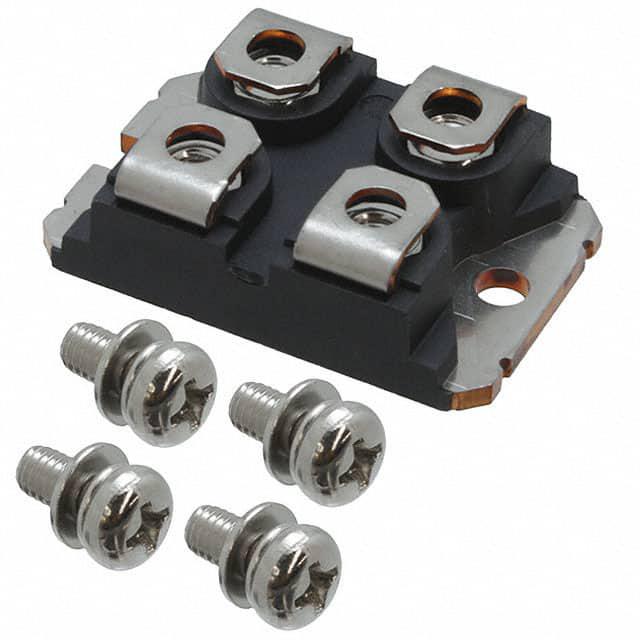

VS-UFB280FA40

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 170A, 400V, 面板, SOT-227封装, 4针
供应商型号: LYS-VS-UFB280FA40
供应商: 海外现货
标准整包数: 160
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-UFB280FA40

VS-UFB280FA40概述

    Vishay VS-UFB280FA40 绝缘超快恢复二极管模块技术手册

    1. 产品简介


    Vishay公司的VS-UFB280FA40是一款高性能绝缘超快恢复二极管模块。该模块集成了两个独立且完全绝缘的高性能二极管,适用于高频率应用如焊接设备和工业开关电源模块(SMPS)。这些二极管具有极低的正向电压降和卓越的软反向恢复特性,特别适合于要求高速切换和高可靠性的工作环境。

    2. 技术参数


    - 主要特性:
    - 两个独立二极管
    - 完全绝缘的封装
    - 超快速软反向恢复,最高工作结温为175°C
    - 低正向电压降
    - 适用于功率转换应用,如焊接机和SMPS
    - 容易并联使用
    - 工业标准外形
    - UL认证编号E78996
    - 设计和认证用于工业级别应用
    - 材料分类:请参阅www.vishay.com/doc?99912定义的合规性
    - 电气规格:
    - 反向击穿电压 (VR): 400V
    - 每个模块的平均连续正向电流 (IF(AV)): 280A (在TC=90°C时)
    - 软反向恢复时间 (trr): 40ns
    - 类型: 模块-二极管
    - 封装: SOT-227
    - 绝对最大额定值:
    - 二极管阴极到阳极电压 (VR): 400V
    - 每个二极管的连续正向电流 (IF): 170A (TC=90°C)
    - 单脉冲正向电流 (IFSM): 1300A (TC=25°C)
    - 每个模块的最大功耗 (PD): 395W (TC=90°C)
    - 峰值隔离电压 (VISOL): 2500V (任何终端到外壳,t=1min)
    - 工作结温和存储温度 (TJ, TStg): -55至+175°C

    3. 产品特点和优势


    - 独立二极管设计:双独立二极管设计确保更高的可靠性和冗余度。
    - 高性能软恢复:软反向恢复特性减少了因反向恢复电流引起的电磁干扰(EMI)。
    - 宽温度范围:能在-55°C至+175°C的温度范围内工作,确保在极端环境下的稳定运行。
    - 低正向电压降:优秀的正向电压特性降低了功耗,提高了效率。
    - UL认证:通过UL认证,增加了产品在安全标准方面的可信度。
    - 易于并联:方便与其它电路并联使用,提高了系统的灵活性。

    4. 应用案例和使用建议


    - 焊接机:在焊接机的应用中,该二极管模块可有效减少输出阶段的能量损耗,提高焊接效率。
    - 开关电源模块(SMPS):适用于各种SMPS电路,特别是在高频开关应用中表现出色。
    - 逆变器:可用于逆变器系统中,以减少反向恢复造成的能量损失。
    使用建议:
    - 在实际使用过程中,应注意控制最大连续正向电流不超过100A,以避免超过功率终端的最大温度。
    - 为了确保良好的散热效果,建议使用适当的散热器并进行良好的热管理。

    5. 兼容性和支持


    - 兼容性:该模块采用行业标准SOT-227封装,便于与其他标准设备集成。
    - 支持:Vishay公司提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。技术支持邮箱为DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com。

    6. 常见问题与解决方案


    - 问题1:如何控制正向电流以防止过热?
    - 解决方案:可以通过增加散热措施或减少工作电流来实现。使用合适的散热器和良好的热管理策略是关键。

    - 问题2:如何减少电磁干扰(EMI)?
    - 解决方案:选择具有低反向恢复特性的二极管,结合滤波电路可以显著减少EMI。

    - 问题3:如何确保二极管模块的安全使用?
    - 解决方案:严格遵守手册中的使用指南,特别是关于最大工作温度和电流的规定。

    7. 总结和推荐


    VS-UFB280FA40绝缘超快恢复二极管模块具备高性能、高可靠性和广泛应用能力,是焊接设备和开关电源模块的理想选择。该产品不仅适用于高温和高频率的应用场合,还提供了易于集成和使用的特性,因此我们强烈推荐此产品给需要高性能二极管模块的工程师和设计师。

VS-UFB280FA40参数

参数
配置
If - 正向电流 170A
Ir - 反向电流 50μA
Vr-反向电压 400V
反向恢复时间 93ns
正向浪涌电流 1.3KA
长*宽*高 38.3mm*25.7mm*12.3mm
通用封装 SOT-227
安装方式 底座安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

VS-UFB280FA40厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-UFB280FA40数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-UFB280FA40 VS-UFB280FA40数据手册

VS-UFB280FA40封装设计

查看详情并下载
Symbol
Footprint
3D Model
