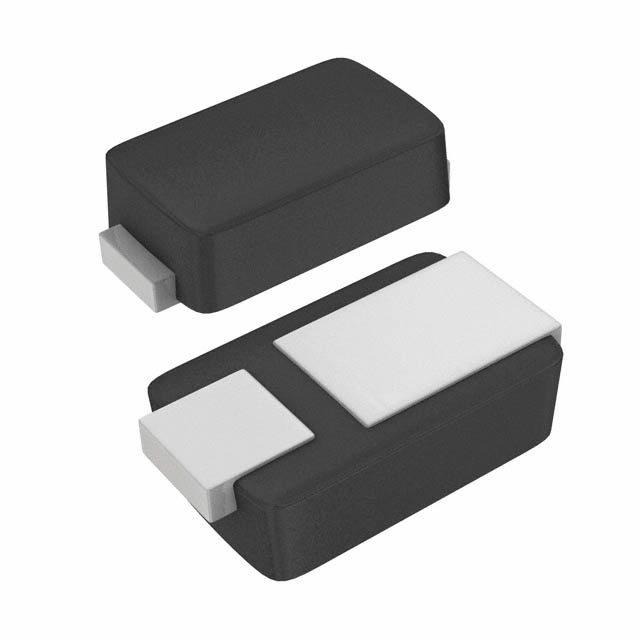

VS-1EQH02-M3/H

产品分类: 整流二极管/整流桥
产品描述: 30A 23ns 1μA 1A 贴片安装
供应商型号: 3818876
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-1EQH02-M3/H

VS-1EQH02-M3/H概述

    Vishay Semiconductors Ultrafast Rectifier: VS-1EQH01-M3 and VS-1EQH02-M3

    1. 产品简介


    Vishay Semiconductors的VS-1EQH01-M3和VS-1EQH02-M3是高性能超快恢复二极管(Ultrafast Rectifier)。这两款二极管主要应用于高频开关电源、续流电路、直流/直流转换器及功率因数校正(PFC)系统中的过电压钳位等场景。它们特别适合用于工业和汽车领域的高可靠性应用,提供低导通损耗和高效的能效表现。

    2. 技术参数


    | 参数名称 | 标称值 | 单位 |
    |
    | 额定平均整流电流(IF(AV)) | 1 A
    | 反向峰值电压(VRRM) | 100 V, 200 V
    | 导通压降(VF) | 0.72 V |
    | 逆向漏电流(IR) | 1 μA, 25 μA |
    | 动态恢复时间(trr) | 33 ns |
    | 非重复性浪涌电流(IFSM) | 30 A |
    这些二极管采用MicroSMP (DO-219AD) 封装形式,具备卓越的电气特性和耐高温能力。适用于工业、通信和汽车等对可靠性要求高的场合。

    3. 产品特点和优势


    - 非常低的外形:典型高度仅为1.0毫米,有利于自动化装配。
    - 低导通压降:这可以降低导通时的功耗,提高整体效率。
    - 快速恢复特性:trr 值低至33 ns,对于高频率应用至关重要。
    - 低逆向漏电流:减少静态功耗,提升系统的稳定性。
    - 符合行业标准:满足无卤素和RoHS标准,确保环保要求。
    这些独特的功能使VS-1EQH01-M3和VS-1EQH02-M3在市场上具有显著的竞争优势,尤其是在追求高效率和可靠性的应用领域。

    4. 应用案例和使用建议


    VS-1EQH01-M3和VS-1EQH02-M3二极管广泛应用于各种高频开关电源设计中。例如,在高频DC/DC转换器中,这些二极管可以显著减少能量损失并提高转换效率。在PFC电路中,它们可作为关键的保护元件,防止过电压损坏其他组件。
    使用建议:
    - 在进行电路设计时,考虑温度范围(-55°C到+175°C),以确保在极端条件下也能正常运行。
    - 使用适当的散热措施,以避免长时间高电流运行导致过热。

    5. 兼容性和支持


    - 兼容性:该系列二极管与现有的MicroSMP封装兼容,能够轻松替换现有的部件。
    - 支持:Vishay Semiconductors为客户提供详尽的技术文档和在线支持资源,确保用户能顺利集成和调试这些二极管。

    6. 常见问题与解决方案


    - 问题:如何识别二极管的阴极端?
    解决方案:通过包装上的色带标记来区分,或者参考产品资料中的图形说明。

    - 问题:最大工作温度是多少?
    解决方案:最大工作温度可达175°C,但需注意散热设计以避免长期工作下温度超标。

    7. 总结和推荐


    总的来说,VS-1EQH01-M3和VS-1EQH02-M3以其紧凑的设计、低导通损耗和优异的动态特性,在高频和高效率的电力转换应用中表现出色。其符合严格的行业标准和环保要求,使其成为工业、通信和汽车领域设计师的理想选择。
    推荐指数:★★★★☆
    这些二极管不仅技术指标优越,而且制造商提供了全面的支持和服务,非常适合需要高性能和高可靠性的场合。

VS-1EQH02-M3/H参数

参数
配置 -
If - 正向电流 1A
Ir - 反向电流 1μA
Vr-反向电压 -
反向恢复时间 23ns
正向浪涌电流 30A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
