首页  >  产品百科  >  VSSAF5N50-M3/6A

VSSAF5N50-M3/6A

产品分类: 整流二极管/整流桥
产品描述: 50V 100A 1.4mA 3A 独立式 DO-221AC-2 贴片安装
供应商型号: UA-VSSAF5N50-M3/6A
供应商: 海外现货
标准整包数: 3500

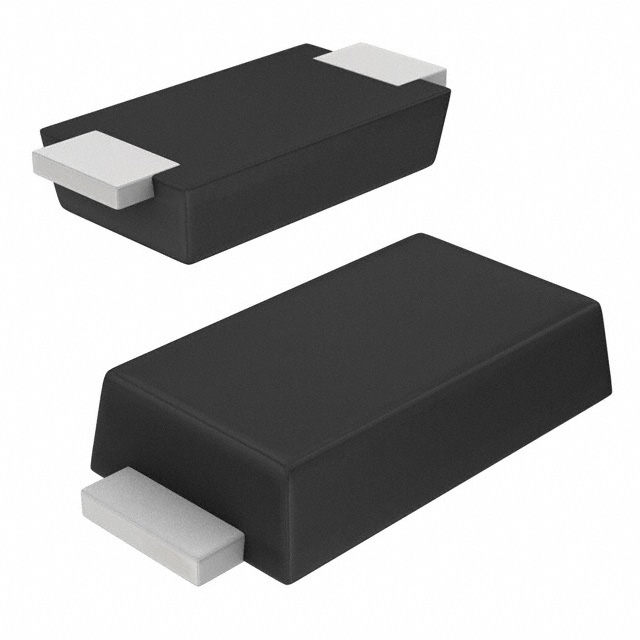

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSSAF5N50-M3/6A

VSSAF5N50-M3/6A概述

    Vishay VSSAF5N50 Surface Mount Trench MOS Barrier Schottky Rectifier

    产品简介


    Vishay VSSAF5N50是一款表面贴装式(Surface Mount)沟槽MOS栅极势垒肖特基整流器(Trench MOS Barrier Schottky Rectifier),专为低电压、高频逆变器、自由轮运行、直流/直流转换器和极性保护应用设计。这款器件集成了低电压降、高效率、超低轮廓(典型高度仅为0.95mm)等特点,使其成为自动化贴装的理想选择。

    技术参数


    - 主要技术规格
    - 最大重复峰值反向电压:50V
    - 最大直流正向电流:5.0A(持续脉冲电流可达3.0A)
    - 峰值正向浪涌电流:10ms单半正弦波,最大100A
    - 最大直流反向电压:35V
    - 工作结温范围:-40°C至+150°C
    - 电气特性
    - 正向电压降(IF=5.0A时):0.48V至0.56V
    - 反向电流(VR=35V时):0.02mA(TA=25°C),12mA(TA=125°C)
    - 热特性
    - 热阻(结到环境):典型值为115°C/W

    产品特点和优势


    VSSAF5N50的主要特点包括:
    - 超低轮廓设计:典型高度仅0.95mm,适合自动化贴装。
    - 低损耗和高效率:采用Trench MOS肖特基技术,降低了功率损耗,提升了整体效率。
    - 快速恢复时间:低正向电压降和低反向电流特性。
    - 符合严格的环境标准:满足J-STD-020的MSL等级1要求,峰值焊锡温度达260°C。

    应用案例和使用建议


    VSSAF5N50适用于多种应用场景:
    - 低电压、高频逆变器:利用其低损耗和高效率特点,适用于电池供电的便携式设备。
    - 自由轮应用:如电机驱动电路,可以有效防止逆电动势的影响。
    - 直流/直流转换器:提供稳定可靠的电源转换解决方案。
    使用建议:
    - 确保器件安装在推荐的铜散热垫上,以提高热稳定性。
    - 注意控制正向电流和反向电压,避免超过额定值。

    兼容性和支持


    VSSAF5N50采用SlimSMA(DO-221AC)封装,具有良好的机械和电气兼容性。Vishay公司提供了详尽的技术支持和客户服务体系,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题1:器件在高温环境下工作不稳定。
    - 解决方案:确保良好的散热措施,选择适当的PCB布局,并且确保散热垫面积足够大。
    - 问题2:正向电压降异常高。
    - 解决方案:检查焊接质量和安装环境温度,确保安装符合推荐标准。

    总结和推荐


    Vishay VSSAF5N50是一款性能卓越的表面贴装式沟槽MOS栅极势垒肖特基整流器,凭借其低损耗、高效率、超低轮廓等优势,在众多应用中表现出色。建议在需要高性能整流器的应用中选用此产品,特别是在低电压、高频环境下。通过合理的设计和使用建议,该器件将发挥出最佳性能。

VSSAF5N50-M3/6A参数

参数
Vr-反向电压 50V
反向恢复时间 -
正向浪涌电流 100A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 1.4mA
通用封装 DO-221AC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSSAF5N50-M3/6A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSSAF5N50-M3/6A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSSAF5N50-M3/6A VSSAF5N50-M3/6A数据手册

VSSAF5N50-M3/6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7000+ $ 0.1525 ¥ 1.278
库存: 7000
起订量: 7000 增量: 3500
交货地:
最小起订量为:7000
合计: ¥ 8946
直接购买
