VS-MBR2045CT-M3

产品分类: 整流二极管/整流桥
产品描述: 45V 1.06KA 100μA 10A 双commoncathode TO-220-3 通孔安装
供应商型号: AV-E-VS-MBR2045CT-M3
供应商: Avnet
标准整包数: 50

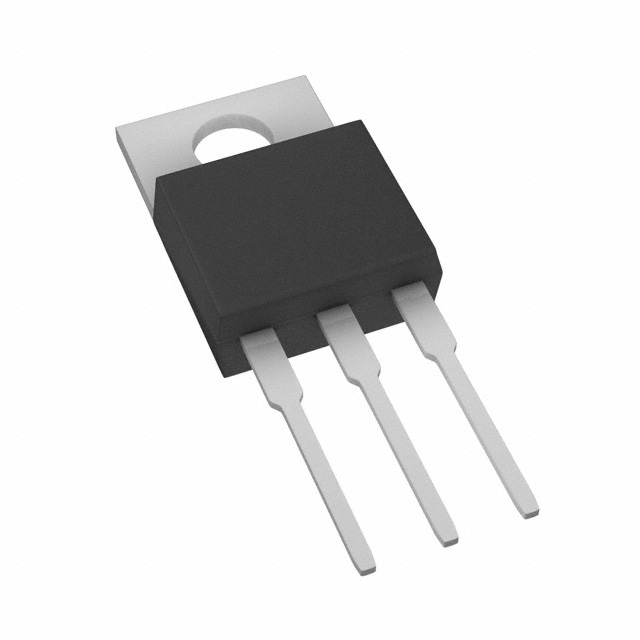

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-MBR2045CT-M3

VS-MBR2045CT-M3概述

    Vishay Semiconductors VS-MBR2035CT-M3 和 VS-MBR2045CT-M3 高性能肖特基整流器

    产品简介


    Vishay Semiconductors 的 VS-MBR2035CT-M3 和 VS-MBR2045CT-M3 是高性能肖特基整流器,专门设计用于高频率、高温环境下工作的应用场景。这两款产品均采用TO-220AB封装,具有低正向电压降和高可靠性,适用于多种电子产品和工业应用,例如开关电源、转换器、续流二极管和反向电池保护等。

    技术参数


    | 参数名称 | VS-MBR2035CT-M3 | VS-MBR2045CT-M3 |
    |
    | 最大平均正向电流(每腿) | 10 A | 10 A |
    | 最大重复峰值正向电流(每腿) | 20 A | 20 A |
    | 最大非重复脉冲电流(每腿) | 1060 A | 1060 A |
    | 正向压降(VF) | 0.57 V | 0.57 V |
    | 最大工作峰值反向电压(VRWM) | 35 V | 45 V |
    | 最大直流反向电压(VR) | 35 V | 45 V |
    | 最大瞬态反向电流(IRM) | 15 mA | 15 mA |
    | 最大浪涌能量(每腿) | 8 mJ | 8 mJ |

    产品特点和优势


    1. 高温度操作:能够承受高达150°C的工作温度。
    2. 低正向电压降:显著降低功耗,提高效率。
    3. 高频率操作:适合高频应用场景。
    4. 增强的机械强度和抗湿性:采用高纯度、耐高温环氧封装,提供优异的机械强度和防潮能力。
    5. 耐用性:带有防护环,增强长期可靠性和鲁棒性。
    6. 符合行业标准:设计和认证符合JEDEC®-JESD 47标准。

    应用案例和使用建议


    VS-MBR2035CT-M3 和 VS-MBR2045CT-M3 主要应用于以下几个方面:
    - 开关电源:确保高效和稳定的电力传输。
    - 转换器:为各种电子系统提供高效能的能量转换。
    - 续流二极管:在高频电路中减少瞬态电压的影响。
    - 反向电池保护:防止电池反接造成的损害。
    使用建议:
    - 在设计电路时,需要考虑整个系统的散热需求,确保整流器工作在安全温度范围内。
    - 针对特定应用场景,应根据负载情况合理选择适当的整流器型号。
    - 建议使用热垫以提高散热效率,避免过热。

    兼容性和支持


    VS-MBR2035CT-M3 和 VS-MBR2045CT-M3 具有良好的通用性,可与其他标准电子元件兼容。Vishay Semiconductors 提供详尽的技术支持,包括在线文档和联系方式,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 如何确定合适的型号?
    - 根据应用场合的需求(如电流、电压等)来选择相应的型号。
    2. 如何处理过热问题?
    - 使用足够的散热装置(如散热片、风扇等),并确保电路板上的散热路径畅通无阻。
    3. 如何测试性能?
    - 使用万用表和示波器等工具进行简单的性能测试,以确保其满足设计要求。

    总结和推荐


    VS-MBR2035CT-M3 和 VS-MBR2045CT-M3 是市场上非常出色的肖特基整流器产品,具备卓越的性能和可靠性。特别适合在高温和高频率环境中运行的应用。其高性价比、低功耗以及广泛的应用范围使其成为众多电子系统设计的理想选择。强烈推荐在相关应用场景中使用这些产品。

VS-MBR2045CT-M3参数

参数
配置 双commoncathode
If - 正向电流 10A
Ir - 反向电流 100μA
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 1.06KA
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-MBR2045CT-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-MBR2045CT-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-MBR2045CT-M3 VS-MBR2045CT-M3数据手册

VS-MBR2045CT-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.7375 ¥ 15.1163
1350+ $ 0.9805 ¥ 8.5301
2600+ $ 0.9616 ¥ 8.366
4500+ $ 0.951 ¥ 8.274
7950+ $ 0.9406 ¥ 8.1831
13000+ $ 0.9304 ¥ 8.0942
库存: 7100
起订量: 300 增量: 50
交货地:
最小起订量为:50
合计: ¥ 755.81
