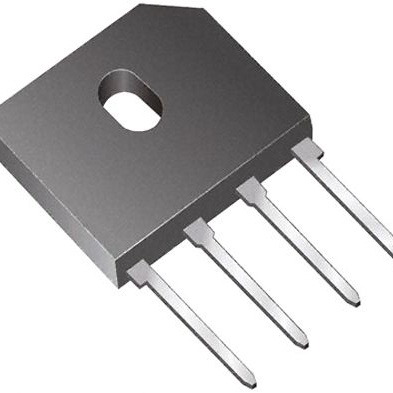

G5SBA60-E3/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 6A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: 8122237
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 G5SBA60-E3/51

G5SBA60-E3/51概述

    # Vishay General Semiconductor G5SBA20, G5SBA60, G5SBA80 Glass Passivated Single-Phase Bridge Rectifier

    产品简介


    Vishay General Semiconductor 的 G5SBA20、G5SBA60 和 G5SBA80 是玻璃封装的单相桥式整流器。这些整流器专为通用AC/DC桥式全波整流而设计,适用于各种电子产品,如显示器、电视、打印机、开关电源、适配器、音频设备和家用电器。它们具备高瞬态电流处理能力、高反向电压耐受能力和优异的可靠性,适用于广泛的工业和消费电子产品应用。

    技术参数


    以下是 G5SBA20、G5SBA60 和 G5SBA80 系列产品的关键技术参数:
    | 参数 | 单位 | G5SBA20 | G5SBA60 | G5SBA80 |

    | 最大峰值反向电压(VRRM) | V | 200 | 600 | 800 |
    | 最大有效值反向电压(VRWM) | V | 140 | 420 | 560 |
    | 最大平均正向输出电流(IF(AV)) | A | 6.0 | 6.0 | 6.0 |
    | 峰值正向浪涌电流(IFSM) | A | 150 | 150 | 150 |
    | 工作温度范围(TJ, TSTG) | °C | -55 至 +150 | -55 至 +150 | -55 至 +150 |
    这些产品的工作环境温度范围宽广,且具备UL认证,适合在严苛环境下使用。此外,它们还符合RoHS和无卤素标准,确保环保合规。

    产品特点和优势


    - 高瞬态电流处理能力:最大峰值正向浪涌电流可达150A,确保稳定可靠的电流处理能力。
    - 高反向电压耐受性:最高反向电压达到800V,适用于高压环境下的整流需求。
    - UL 认证:获得UL安全认证,提升了产品的市场竞争力。
    - RoHS 和无卤素:满足环保要求,适合全球销售。
    - 低功耗设计:低正向压降(1.05V),减少能量损耗,提高效率。

    应用案例和使用建议


    应用案例
    - AC/DC桥式全波整流:广泛应用于电源适配器、家庭电器等需要全波整流的场合。
    - 开关电源:用于需要高频整流的应用,例如计算机电源和消费电子设备。
    - 音响设备:在需要稳定直流输出的音频设备中,如音频放大器。
    使用建议
    - 在安装时建议使用铝制散热片以降低结温,提高使用寿命。
    - 尽量避免过载,保持在额定工作范围内运行。
    - 在高温环境中使用时,建议使用热敏电阻或其他散热装置进行辅助冷却。

    兼容性和支持


    这些产品兼容广泛的电路设计和PCB布局,特别适用于常见的电子电路板应用。Vishay提供详细的技术文档和支持服务,帮助客户解决问题并优化设计。如有任何技术疑问,可联系 Vishay 官方技术支持邮箱获取帮助。

    常见问题与解决方案


    - 问题1:产品过热
    解决方法:确保正确安装散热片,并检查是否有短路或负载过大情况。
    - 问题2:输出电压不稳定
    解决方法:检查输入电压波动,确认是否符合产品规格。
    - 问题3:电流不正常
    解决方法:检测电路连接是否正确,检查负载是否超过规定范围。

    总结和推荐


    G5SBA20、G5SBA60 和 G5SBA80 是具有高可靠性和良好性能的桥式整流器。其高瞬态电流处理能力、高反向电压耐受性和环保设计使其成为多种应用的理想选择。对于需要稳定和高效整流解决方案的设计工程师来说,这三款产品是值得推荐的选择。建议在进行电路设计时充分考虑其特点和优势,确保最佳的应用效果。

G5SBA60-E3/51参数

参数
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 2.8A
Ir - 反向电流 5μA
Vr-反向电压 600V
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装,托盘

G5SBA60-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

G5SBA60-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY G5SBA60-E3/51 G5SBA60-E3/51数据手册

G5SBA60-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
