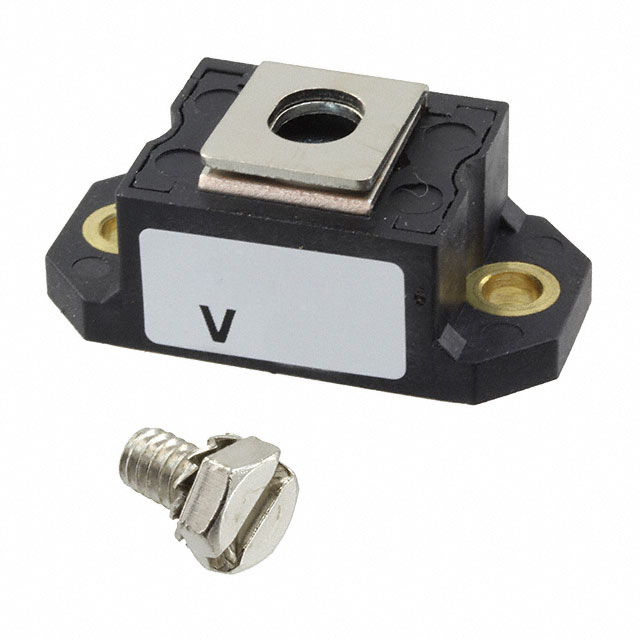

VS-120NQ045PBF

产品分类: 整流二极管/整流桥
产品描述: 45V 26KA 10mA 120A 独立式 底座安装 39.62mm*19.69mm*15.11mm
供应商型号: VS-120NQ045PBF-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-120NQ045PBF

VS-120NQ045PBF概述

    VS-120NQ045PbF 高性能肖特基整流器技术手册

    产品简介


    VS-120NQ045PbF 是 Vishay 半导体公司生产的高性能肖特基整流器模块,额定电流为120A。该产品专为高温和高频率应用设计,适用于各种工业级电源应用。通过采用专利的阻挡技术,该整流器能够在高达150℃的结温下可靠运行。它广泛应用于高电流开关电源、电镀电源、不间断电源系统(UPS)、转换器、自由轮二极管、焊接设备及反向电池保护等领域。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 正向平均电流 (IF(AV)): 120A
    - 最大直流反向电压 (VR): 45V
    - 非重复性浪涌电流 (IFSM): 26000A (5μs 正弦波)
    - 正向电压降 (VF): 0.62V (120Apk, TJ = 125℃)
    - 工作温度范围 (TJ): -55℃ 至 +150℃
    - 最大热阻抗 (RthJC): 0.38°C/W
    - 最大瞬时前向电流 (IF): 240A
    - 最大重复雪崩电流 (IAR): 13AV
    - 最大非重复雪崩能量 (EAS): 81mJ

    产品特点和优势


    - 高温操作: 最高可承受150℃的结温,保证了在极端环境下的稳定运行。
    - 低正向电压降: 0.62V 的低正向电压降可以显著降低功率损耗,提高效率。
    - 高频率操作: 适合高频应用,提高了系统的响应速度。
    - 坚固耐用: 内置防护环增强了坚固性和长期可靠性。
    - 认证和材料分类: 已获得UL认证,符合环保标准。

    应用案例和使用建议


    - 高电流开关电源: 在这类电源中,VS-120NQ045PbF 能够提供高效的电流管理,同时保持低发热和稳定的性能。
    - 电镀电源和UPS系统: 该产品适用于需要高电流和高可靠性的场合,如电镀电源和不间断电源系统。
    - 焊接设备: 在焊接设备中,该产品的高瞬时电流能力使其成为理想选择。
    使用建议:
    - 确保在安装过程中使用适当的扭矩,避免过紧或过松。
    - 根据实际应用条件选择合适的散热方案,以确保最佳性能。

    兼容性和支持


    VS-120NQ045PbF 模块具有良好的兼容性,可与各种高电流系统集成。Vishay半导体提供了详细的技术文档和在线支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 如何正确安装VS-120NQ045PbF模块?
    - 解决方案: 使用规定的扭矩值进行安装,以确保良好的电气接触和机械稳定性。
    - 问题: 如何处理过高的热阻抗?
    - 解决方案: 确保有效的散热措施,如使用散热片或强制风冷,以减少热阻抗对性能的影响。

    总结和推荐


    VS-120NQ045PbF 是一款专为高电流应用设计的高性能肖特基整流器。其出色的高温操作能力、低正向电压降和高频率性能使它成为工业应用的理想选择。对于需要高效能和可靠性的用户,我们强烈推荐使用这款产品。

VS-120NQ045PBF参数

参数
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 26KA
配置 独立式
If - 正向电流 120A
Ir - 反向电流 10mA
长*宽*高 39.62mm*19.69mm*15.11mm
安装方式 底座安装
零件状态 在售
包装方式 散装,管装

VS-120NQ045PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-120NQ045PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-120NQ045PBF VS-120NQ045PBF数据手册

VS-120NQ045PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.1368 ¥ 210.3636
20+ $ 16.783 ¥ 140.4527
100+ $ 14.954 ¥ 125.1459
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 210.36
