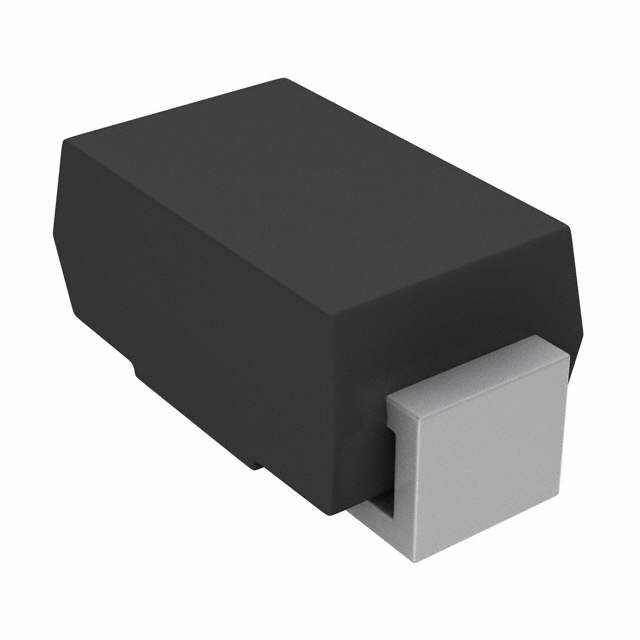

US1KHE3_A/H

产品分类: 整流二极管/整流桥
产品描述: 800V 30A 75ns 10μA 1A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: 78-US1KHE3_A/H
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 US1KHE3_A/H

US1KHE3_A/H概述

    Vishay General Semiconductor US1A, US1B, US1D, US1G, US1J, US1K, US1M 技术手册

    1. 产品简介


    Vishay General Semiconductor 提供的 US1A, US1B, US1D, US1G, US1J, US1K, US1M 是一系列表面贴装超快恢复二极管。这些二极管广泛应用于高频率整流和自由轮运转应用,如开关电源转换器和逆变器等。其主要功能包括低正向压降、快速反向恢复时间和高效率,使其成为消费电子、计算机、汽车和通信等领域的重要组件。

    2. 技术参数


    - 最大重复峰值反向电压 (VRRM): 50V, 100V, 200V, 400V, 600V, 800V, 1000V
    - 最大均方根电压 (VRMS): 35V, 70V, 140V, 280V, 420V, 560V, 700V
    - 最大直流阻断电压 (VDC): 50V, 100V, 200V, 400V, 600V, 800V, 1000V
    - 最大平均正向整流电流 (IF(AV)): 1.0A
    - 最大峰值正向浪涌电流 (IFSM): 30A
    - 正向瞬态恢复时间 (trr): 50ns, 75ns
    - 正向电压降 (VF): 1.0V, 1.7V (IF=1.0A)
    - 工作温度范围 (TJ, TSTG): -55°C 至 +150°C
    - 热阻 (RθJA, RθJL): 75°C/W, 27°C/W

    3. 产品特点和优势


    - 低轮廓封装: 适合自动化放置
    - 玻璃密封芯片接点: 提高可靠性
    - 超快反向恢复时间: 降低开关损耗,提高效率
    - 高浪涌能力: 高度耐用
    - 符合 J-STD-020 标准: 无需回流焊
    - AEC-Q101 认证: 符合汽车级标准

    4. 应用案例和使用建议


    这些二极管广泛应用于消费电子产品(如手机充电器)、计算机电源、汽车电子系统和电信设备。使用时应注意:
    - 应用案例: 在高频整流电路中,可以显著降低损耗并提高效率。
    - 使用建议: 确保设计的铜片面积适配二极管的散热需求,以避免过热。

    5. 兼容性和支持


    这些二极管采用 SMA (DO-214AC) 封装,与其他标准 SMD 组件兼容。Vishay 提供了全面的技术支持和售后服务,可以通过其全球技术支持中心获得帮助。

    6. 常见问题与解决方案


    - 问题: 正向电压降过高。
    - 解决方案: 检查焊接质量和电流负载是否超过额定值。
    - 问题: 反向泄漏电流过大。
    - 解决方案: 检查工作温度是否超出规范范围,确保良好的散热条件。
    - 问题: 热阻过高。
    - 解决方案: 增加铜片面积以改善散热效果。

    7. 总结和推荐


    US1A, US1B, US1D, US1G, US1J, US1K, US1M 是高性能、高可靠性的表面贴装超快恢复二极管,适用于各种高频率应用场合。其卓越的性能和广泛的兼容性使其在市场上具有较强的竞争力。强烈推荐在高频整流和自由轮运转应用中使用。
    本技术手册详细介绍了 Vishay General Semiconductor 的 US1A, US1B, US1D, US1G, US1J, US1K, US1M 二极管的产品特点、应用和优势。如果您对这些产品有任何疑问或需要进一步的技术支持,请联系 Vishay 官方技术支持团队。

US1KHE3_A/H参数

参数
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 75ns
正向浪涌电流 30A
配置 独立式
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

US1KHE3_A/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
