GL41G-E3/97

产品分类: 整流二极管/整流桥
产品描述: 400V 30A 10μA 1A 独立式 DO-213AB 贴片安装 5.2mm*2.67mm*2.67mm
供应商型号: GL41G-E3/97
供应商: Avnet
标准整包数: 5000

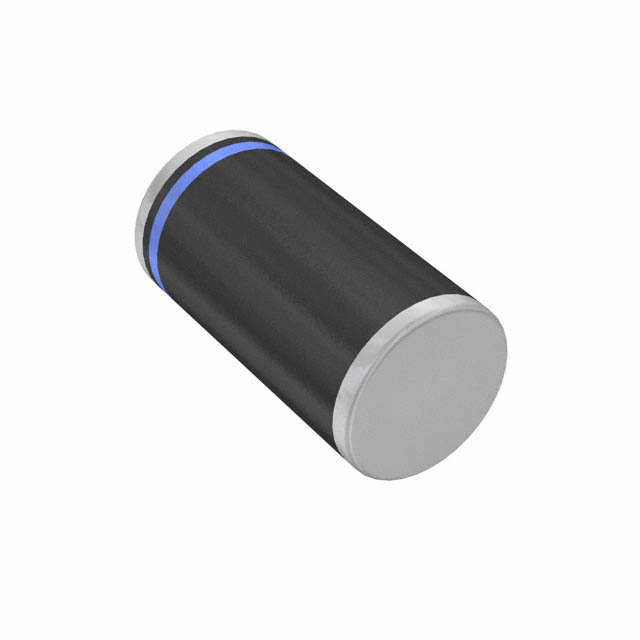

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GL41G-E3/97

GL41G-E3/97概述

    Vishay General Semiconductor BYM10-xxx, GL41x 系列表面贴装玻璃钝化结整流器技术手册

    产品简介


    Vishay General Semiconductor 的 BYM10-xxx 和 GL41x 系列是高性能的表面贴装玻璃钝化结整流器,适用于功率供应器、逆变器、转换器以及消费电子、汽车和通信设备中的自由轮二极管。这些二极管具有出色的可靠性和耐高温性能,适用于多种应用环境。

    技术参数


    - 额定电流(IF(AV)): 1.0 A
    - 最大重复峰值反向电压(VRRM): 50 V 至 1000 V 或 50 V 至 1600 V(根据具体型号)
    - 最大平均正向电流(图 1): 1.0 A
    - 最大瞬态浪涌电流(8.3 ms 单半正弦波): 30 A
    - 最大正向压降(VF): 1.1 V 至 1.2 V
    - 最大结温(TJ): 175 °C
    - 电容值(CJ): 8.0 pF (4.0 V, 1 MHz)
    - 封装类型: DO-213AB
    - 热阻(RθJA): 75 °C/W
    - 最大结温(TJ, TSTG): -65 °C 至 +175 °C

    产品特点和优势


    1. 超级整流器结构: 提供高可靠性操作。
    2. 低正向压降: 降低功耗,提高效率。
    3. 低漏电流: 增强稳定性,延长使用寿命。
    4. 高浪涌能力: 可承受较高的瞬态电流。
    5. 符合 AEC-Q101 标准: 在严苛环境下依然保持高性能。
    6. MSL 1 级: 符合 J-STD-020 标准,具有优异的防潮性能。

    应用案例和使用建议


    这些二极管广泛应用于电源转换、电机驱动和其他电力系统中。例如,在电机驱动中,由于其高浪涌能力,可以在电机启动时提供有效的保护。为了更好地发挥其性能,建议在设计电路时充分考虑散热措施,避免因过热而导致性能下降。

    兼容性和支持


    - 兼容性: 支持自动装配,适用于大多数自动化生产流程。
    - 支持: Vishay 提供详尽的技术支持和文档,帮助客户在使用过程中解决任何技术问题。

    常见问题与解决方案


    1. Q: 正向压降偏高?
    - A: 检查焊接质量,确保引脚焊接良好,必要时更换新的整流器。
    2. Q: 温度过高?
    - A: 调整散热设计,增加散热片或改进冷却方案,确保器件在安全温度范围内工作。
    3. Q: 泄漏电流过大?
    - A: 检查环境条件,确保无污染且温度适中,若有必要,更换新的器件。

    总结和推荐


    总体而言,Vishay General Semiconductor 的 BYM10-xxx 和 GL41x 系列整流器凭借其高效、可靠的性能,在多种应用环境中表现出色。其独特的设计和卓越的电气特性使其成为高要求应用的理想选择。强烈推荐此系列产品给对品质和可靠性有严格要求的客户。

GL41G-E3/97参数

参数
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 10μA
长*宽*高 5.2mm*2.67mm*2.67mm
通用封装 DO-213AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GL41G-E3/97厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GL41G-E3/97数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GL41G-E3/97 GL41G-E3/97数据手册

GL41G-E3/97封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1499 ¥ 1.2994
20000+ $ 0.1462 ¥ 1.2678
30000+ $ 0.1445 ¥ 1.2525
50000+ $ 0.1427 ¥ 1.2375
100000+ $ 0.1411 ¥ 1.223
库存: 40000
起订量: 10000 增量: 0
交货地:
最小起订量为:10000
合计: ¥ 12994
直接购买
加入购物车
