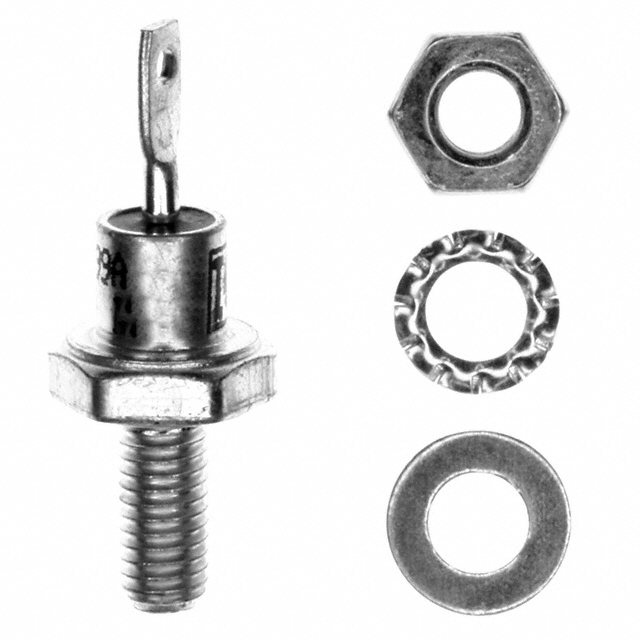

VS-25FR100

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 25A, 1000V, 螺纹, DO-4封装, 2针
供应商型号: 7003716
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-25FR100

VS-25FR100概述

    VS-25F(R) 系列标准恢复二极管技术手册

    1. 产品简介


    VS-25F(R) 系列是 Vishay Semiconductors 生产的标准恢复二极管,提供高达 25 安培的平均正向电流。该系列二极管采用DO-4(DO-203AA)封装,适用于多种应用场景,包括电池充电器、转换器、电源以及机床控制等。

    2. 技术参数


    - 主要功能:高浪涌电流能力、单路电路配置
    - 支持的电气特性:
    - 最大平均正向电流 (IF(AV)):25 A
    - 最大 RMS 正向电流 (IF(RMS)):40 A
    - 最大峰值非重复性浪涌电流 (IFSM):356 A (50 Hz),373 A (60 Hz)
    - 最大浪涌电流I2t:636 A²s (50 Hz),580 A²s (60 Hz)
    - 反向恢复电压 (VRRM) 范围:100 V 到 1200 V
    - 工作环境:结温范围 -65°C 至 +175°C,存储温度范围 -65°C 至 +200°C

    3. 产品特点和优势


    - 高浪涌电流能力:可以承受高达356 A的浪涌电流,适合高电流应用场合。
    - 宽电流范围:支持最高达1200 V的反向恢复电压,满足多种应用需求。
    - 紧凑封装:采用DO-4 (DO-203AA) 封装,适用于小型化设计。
    - 优良的散热性能:热阻抗RthJC为1.5 K/W,热阻抗RthCS为0.5 K/W,有助于提高系统可靠性。

    4. 应用案例和使用建议


    - 电池充电器:适用于快速充电应用,能够处理大电流波动。
    - 转换器:支持高电压和电流,可用于高效电源转换。
    - 电源:能够承受大功率负载,适用于电源管理应用。
    - 机床控制:由于具备高浪涌电流能力和稳定的温度范围,适合在复杂环境中稳定运行。
    使用建议:
    - 在应用过程中,应注意散热设计以避免过热问题。
    - 针对不同频率下的应用,可以根据电流特性和热阻特性选择合适的驱动策略。

    5. 兼容性和支持


    - 兼容性:VS-25F(R) 系列可与其他 Vishay 产品兼容,且适用于现有电子系统。
    - 支持和维护:用户可以通过Vishay官网获取技术文档和售后服务,对于技术疑问也可以通过官方邮箱进行咨询。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的工作电压?
    - 解决方案:根据应用的实际需求,选择符合 VRRM 和 VRSM 要求的型号。

    - 问题2:设备过热怎么办?
    - 解决方案:增加散热片,确保良好的热传导;同时,降低工作电流以减小功耗。

    - 问题3:浪涌电流过高如何处理?
    - 解决方案:在设计中增加适当的保护电路,如过压保护、限流电阻等。

    7. 总结和推荐


    VS-25F(R) 系列二极管具备优异的浪涌电流能力和宽广的工作温度范围,适合多种工业和电力应用。其优良的散热性能和紧凑的封装设计,使得它在高电流应用场合中表现出色。总体而言,这款产品在性能和稳定性方面都具有较高的市场竞争力,强烈推荐给需要高可靠性的设计工程师。
    本文综合了 VS-25F(R) 系列二极管的技术参数和应用指南,提供了详细的使用建议和常见问题解答。希望本文能帮助用户更好地理解和使用这一高性能二极管产品。

VS-25FR100参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 373A
配置 独立式
If - 正向电流 25A
Ir - 反向电流 12mA
长*宽*高 12.69mm*11mm*31.8mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-25FR100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-25FR100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-25FR100 VS-25FR100数据手册
