首页  >  产品百科  >  VS-10CSH02-M3/86A

VS-10CSH02-M3/86A

产品分类: 整流二极管/整流桥
产品描述: Vishay 快速恢复外延二极管 二极管, 10A, 200V, 表面贴装, TO-277A封装, 3针
供应商型号: 2471184
供应商: 海外现货
标准整包数: 1

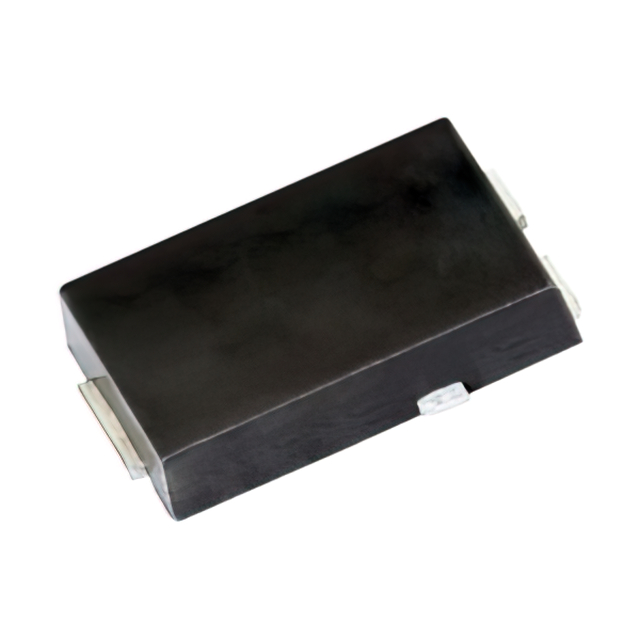

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-10CSH02-M3/86A

VS-10CSH02-M3/86A概述

    Vishay Semiconductors VS-10CSH02-M3 高速恢复二极管技术手册

    产品简介


    Vishay Semiconductors 的 VS-10CSH02-M3 是一款高性能的高速恢复二极管(FRED Pt®),专为在高频应用中提供卓越的开关性能而设计。这款二极管特别适用于输出滤波、缓冲电路、升压转换器及高频整流等应用场合。通过优化前向电压降和超快速恢复时间,该二极管在各种高功率转换和整流应用中表现出色。

    技术参数


    - 最大反向电压(VRRM):200 V
    - 平均正向电流(IF(AV)):每器件 10 A,每二极管 5 A
    - 最大正向电压降(VF):0.75 V @ 5 A, 150°C
    - 典型恢复时间(trr):25 ns @ 25°C
    - 最大工作结温(TJ):175°C
    - 封装:SMPC (TO-277A)
    - 电路配置:共阴极

    产品特点和优势


    - 快速恢复特性:具有超快的恢复时间(trr)、低存储电荷(Qrr)和软恢复特性,确保较低的开关损耗和高的可靠性。
    - 高温耐受性:最高可承受 175°C 的工作温度。
    - 低正向电压降:减少功率损耗。
    - 低泄漏电流:提高整体效率和系统稳定性。
    - 抗金属间迁移测试:符合 JESD 201 Class 2 标准。
    - 无卤素,RoHS 合规:适用于现代电子产品环保要求。

    应用案例和使用建议


    VS-10CSH02-M3 在多种高频电源转换应用中展现出色性能,如升压转换器、直流-直流转换器及电力变换器中的缓冲和续流二极管。为了充分利用其优势,在设计时需要考虑以下几点:
    - 确保电路能够处理最大反向电压和正向电流。
    - 选择合适的散热解决方案以维持安全的工作温度。
    - 注意恢复时间和充电量对电路的影响,合理设计电路以降低开关损耗。

    兼容性和支持


    VS-10CSH02-M3 可与其他符合标准的电路组件兼容。Vishay 提供全面的技术支持服务,包括在线文档和应用指南,以帮助客户更好地利用该产品。同时,Vishay 也提供了详细的 SPICE 模型来模拟电路行为。

    常见问题与解决方案


    - Q:在高温环境下工作时,正向电压降会增加吗?
    - A:是的,但在 150°C 下,正向电压降仍能保持在 0.75 V 至 0.82 V 范围内,适合于高温度应用。
    - Q:如何确保产品的长期可靠运行?
    - A:遵循建议的工作温度范围,并采用适当的散热措施,可以有效延长使用寿命。

    总结和推荐


    综上所述,VS-10CSH02-M3 高速恢复二极管是一款具备多项优异特性的电子元件,非常适合用于高频、高可靠性要求的应用场景。其独特的技术参数和可靠的设计使其在市场上具备显著的竞争优势。因此,我们强烈推荐在需要高效、稳定性能的电路设计中使用该产品。

VS-10CSH02-M3/86A参数

参数
配置 双commoncathode
If - 正向电流 5A
Ir - 反向电流 2μA
Vr-反向电压 200V
反向恢复时间 18ns
正向浪涌电流 130A
长*宽*高 6.65mm*4.25mm*1.2mm
通用封装 TO-277A
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VS-10CSH02-M3/86A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-10CSH02-M3/86A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-10CSH02-M3/86A VS-10CSH02-M3/86A数据手册

VS-10CSH02-M3/86A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6171
10+ ¥ 2.7403
100+ ¥ 2.4553
500+ ¥ 2.4553
1000+ ¥ 2.3676
5000+ ¥ 2.3676
库存: 840
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.4
