VS-130MT80KPBF

产品分类: 整流二极管/整流桥

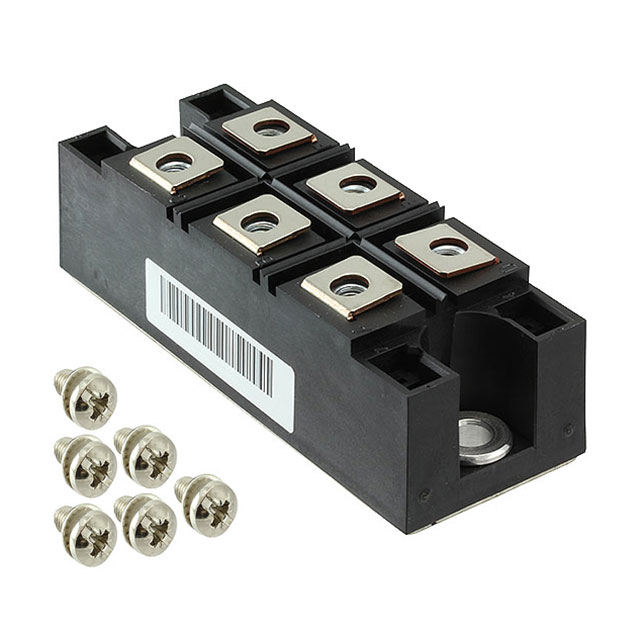

产品描述: Vishay 三相整流桥模块, 160A峰值平均正向电流, 800V峰值反向重复电压, 6引脚, INT-A-PAK封装, 面板
供应商型号: 112-VS-130MT80KPBF-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-130MT80KPBF

VS-130MT80KPBF概述

    Vishay VS-130-160MT..KPbF 系列三相桥式整流器技术手册

    产品简介


    Vishay Semiconductors 推出的 VS-130-160MT..KPbF 系列三相桥式整流器是一款高性能电子元器件,主要应用于需要高效和可靠操作的电源转换场合。该系列产品具备紧凑封装、高可靠性及工业级设计,适用于一般用途和重载应用领域。

    技术参数


    以下是 VS-130-160MT..KPbF 系列三相桥式整流器的主要技术规格:
    - 额定电流:130 A 至 160 A
    - 反向重复峰值电压:800 V 至 1600 V
    - 电路配置:三相桥式
    - 最大瞬时前向峰值电流(f=50 Hz):1130 A / 1180 A
    - 最大瞬时前向峰值电流(f=60 Hz):1430 A / 1500 A
    - 最大 I2t 电流值(t=10 ms):6400 A2s / 5800 A2s
    - 最大 I2√t 电流值(t=0.1 ms 至 10 ms):64000 A2√s / 102000 A2√s
    - 隔离电压:4000 VRMS
    - 工作温度范围:-40°C 至 150°C
    - 热阻(junction to case):0.16 K/W / 0.12 K/W

    产品特点和优势


    VS-130-160MT..KPbF 系列具有以下显著特点和优势:
    - 兼容性:采用行业标准的 INT-A-PAK 封装,与同类产品完全兼容。
    - 高可靠性:提供 4000 VRMS 的隔离电压,保证系统在恶劣环境下的稳定性。
    - 高性能:出色的功率体积比,确保高效能量转换。
    - 认证与标准:UL E78996 批准,满足工业级应用需求。
    - 散热设计:采用高导热系数的封装材料,能有效散热,延长使用寿命。

    应用案例和使用建议


    VS-130-160MT..KPbF 系列广泛应用于电力电子设备中,例如电机驱动、逆变器和UPS电源系统等。具体使用建议如下:
    - 在高温环境中使用时,需注意通风散热,避免因过热导致的损坏。
    - 在选择安装位置时,应考虑到整流器的散热性能,确保周围有足够的空间进行空气流通。
    - 使用过程中应定期检查安装螺钉的紧固情况,确保连接可靠。

    兼容性和支持


    - 兼容性:该系列产品可与其他符合标准的电子元器件或设备兼容,如逆变器、变频器等。
    - 支持:Vishay 提供全面的技术支持和维护服务,确保用户能够充分利用产品的性能优势。如遇到任何问题,可通过 Vishay 官方网站或技术支持邮箱获得帮助。

    常见问题与解决方案


    - Q1:如何正确安装 VS-130-160MT..KPbF?
    - A1:按照技术手册中的步骤进行,确保螺钉紧固并涂抹适当的润滑剂。定期重新检查螺钉扭矩以保持连接稳定。
    - Q2:如果遇到过热问题怎么办?
    - A2:增加散热片或风扇辅助散热,改善整体散热环境。如果仍然存在问题,请联系技术支持获取进一步指导。
    - Q3:如何判断整流器是否正常工作?
    - A3:通过测量输出电压和电流,确保其在额定范围内。可以参考技术手册中的特性曲线进行对比验证。

    总结和推荐


    VS-130-160MT..KPbF 系列三相桥式整流器凭借其紧凑设计、高可靠性和优越的电气特性,在工业级应用中表现出色。针对特定的应用场景,结合其灵活的兼容性和强大的技术支持,我们强烈推荐使用这一系列的产品。无论是从性能还是耐用性方面来看,VS-130-160MT..KPbF 都是理想的选择。

VS-130MT80KPBF参数

参数
反向恢复时间 -
正向浪涌电流 1.18KA
配置
If - 正向电流 130A
Ir - 反向电流 10mA
Vr-反向电压 800V
长*宽*高 94mm*35mm*30mm
通用封装 MT-K
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘

VS-130MT80KPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-130MT80KPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-130MT80KPBF VS-130MT80KPBF数据手册

VS-130MT80KPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
