首页  >  产品百科  >  VS-15TQ060-N3

VS-15TQ060-N3

产品分类: 整流二极管/整流桥
产品描述: 60V 1KA 800μA 15A 独立式双cathode TO-220AC 通孔安装 10.66mm*4.82mm*9.02mm
供应商型号: VS-15TQ060-N3GI-ND
供应商: Digi-Key
标准整包数: 1

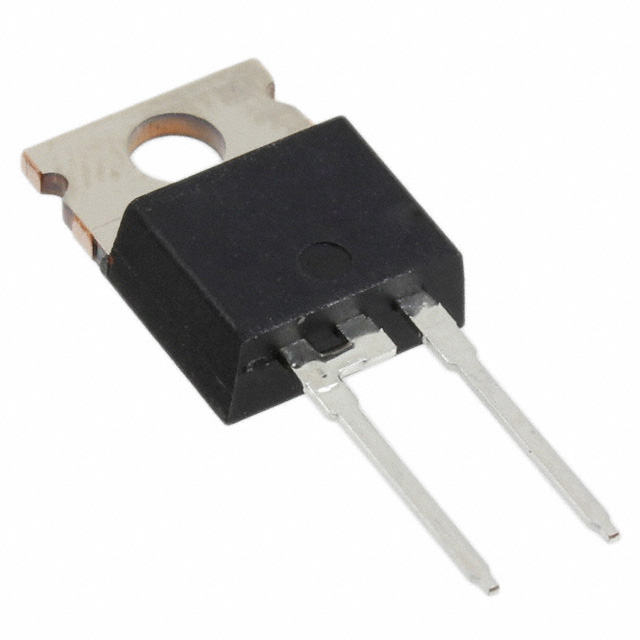

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-15TQ060-N3

VS-15TQ060-N3概述

    高性能肖特基整流器 VS-15TQ060PbF 和 VS-15TQ060-N3 技术手册

    产品简介


    VS-15TQ060PbF 和 VS-15TQ060-N3 是 Vishay Semiconductors 公司生产的高性能肖特基整流器。该系列整流器主要设计用于开关电源、转换器、续流二极管以及反向电池保护等应用。通过其独特的技术,这些产品能够在高达 150°C 的温度下可靠运行,提供低正向电压降和高频率操作能力。

    技术参数


    以下是产品的主要技术规格:
    - 封装:TO-220AC
    - 最大直流反向电压 (VR):60V
    - 最大连续正向电流 (IF(AV)):15A
    - 正向压降 (VF):0.56V @ 15A, 125°C
    - 非重复性浪涌电流 (IFSM):1000A @ 5μs 正弦波
    - 最大峰值反向电压 (VRRM):60V
    - 最大存储和工作温度范围 (TJ, TStg):-55°C 至 150°C
    - 最大结到外壳热阻 (RthJC):3.25°C/W

    产品特点和优势


    VS-15TQ060PbF 和 VS-15TQ060-N3 的主要特点包括:
    - 极低的正向电压降,可实现高效的能量转换。
    - 能够在高温环境下稳定运行(最高 150°C)。
    - 采用高纯度环氧树脂封装,提高了机械强度和防潮性能。
    - 具备防漏电保护环,增强了耐用性和长期可靠性。
    - 符合 JEDEC-JESD47 标准设计和验证,确保高可靠性。

    应用案例和使用建议


    这些肖特基整流器广泛应用于多种电源管理应用中,例如:
    - 开关电源中的整流环节
    - 转换器中的续流二极管
    - 反向电池保护电路
    使用建议:
    - 在设计电源电路时,应考虑到正向压降的影响,选择合适的元件以确保效率。
    - 对于高温环境下的应用,应注意热管理措施,确保产品稳定运行。
    - 考虑到非重复性浪涌电流,建议在电路设计中加入适当的保护措施。

    兼容性和支持


    - 这些产品具有良好的兼容性,能够轻松集成到现有的电源设计中。
    - Vishay Semiconductors 提供详尽的技术支持文档,包括 SPICE 模型、封装尺寸和引脚分配等,便于用户进行设计验证。

    常见问题与解决方案


    - 问:在高温环境下运行时,如何保证产品的稳定性?
    答:确保良好的散热措施,如使用散热片或风扇辅助散热,可以有效降低结温,提高稳定性。
    - 问:如何避免过大的浪涌电流对产品造成损害?
    答:在电路设计中添加TVS二极管或其他保护装置,可以有效吸收和抑制浪涌电流。

    总结和推荐


    VS-15TQ060PbF 和 VS-15TQ060-N3 高性能肖特基整流器在高温环境下表现出色,具有低正向电压降和高可靠性的特点。它们非常适合用于开关电源、转换器等需要高效能和高可靠性的应用场合。强烈推荐给需要在苛刻环境中稳定工作的电源系统设计者。

VS-15TQ060-N3参数

参数
反向恢复时间 -
正向浪涌电流 1KA
配置 独立式双cathode
If - 正向电流 15A
Ir - 反向电流 800μA
Vr-反向电压 60V
长*宽*高 10.66mm*4.82mm*9.02mm
通用封装 TO-220AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

VS-15TQ060-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-15TQ060-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-15TQ060-N3 VS-15TQ060-N3数据手册

VS-15TQ060-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
