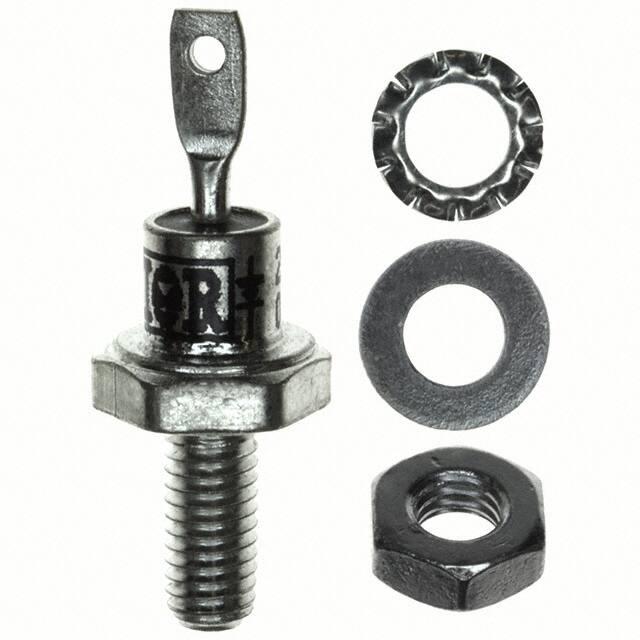

VS-25F60

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 25A, 600V, 螺纹, DO-4封装, 2针
供应商型号: 1652487
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-25F60

VS-25F60概述

    VS-25F(R) Series标准恢复二极管产品手册

    产品简介


    VS-25F(R) 系列是 Vishay Semiconductors 生产的标准恢复二极管(Stud版本),设计用于承受高瞬态电流的能力。这种二极管适用于电池充电器、转换器、电源和机床控制等多种应用领域。

    技术参数


    - 最大平均正向电流 (IF(AV)): 25 A
    - 最大有效值正向电流 (IF(RMS)): 40 A
    - 最大单周期非重复性浪涌电流 (IFSM):
    - 50 Hz 下:356 A
    - 60 Hz 下:373 A
    - 最大 fusing I2t:
    - 50 Hz 下:636 A²s
    - 60 Hz 下:580 A²s
    - 最大 fusing I2√t (0.1 到 10 ms): 6360 A²√s
    - 最大重复性峰值反向电压 (VRRM): 100 V 到 1200 V
    - 最大储存温度范围 (TStg): -65 °C 至 +200 °C
    - 最大热阻 (RthJC): DC 操作时为 1.5 K/W
    - 最大结温 (TJ): -65 °C 至 +175 °C
    - 封装类型: DO-4 (DO-203AA)

    产品特点和优势


    VS-25F(R) 系列的特点如下:
    - 高电流容量:适用于高瞬态电流的应用场景。
    - 可选的正负极连接方式:提供了更广泛的适用性。
    - 温度范围广:能够在极端温度条件下正常工作。
    - 多种电压等级:可满足不同应用需求。

    应用案例和使用建议


    VS-25F(R) 系列二极管广泛应用于电池充电器、电源转换器、工业控制系统等领域。对于电池充电器,可以考虑使用具有较高VRRM的产品以应对充电过程中的电压波动。在电源转换器中,需要注意二极管的温度特性以确保其可靠运行。建议在高温环境下使用时加装散热装置,以提高可靠性。

    兼容性和支持


    VS-25F(R) 系列二极管具有良好的兼容性,能够与其他常见的电子元器件配合使用。Vishay 提供了详细的技术文档和技术支持服务,可以通过官方邮箱与技术支持团队联系。

    常见问题与解决方案


    - 问题:如何选择合适的VRRM?
    - 解答:根据具体应用中的最高工作电压选择对应的VRRM值,例如一个200V的应用应选用VRRM至少为200V的产品。
    - 问题:如何判断二极管是否出现过热现象?
    - 解答:通过测量二极管的外壳温度来判断。如果温度超过允许的最大工作温度,则需要采取散热措施。

    总结和推荐


    总体而言,VS-25F(R) 系列标准恢复二极管是一款高性能的产品,具备优良的电流承载能力和宽广的工作温度范围。在需要高可靠性及稳定性的应用场景中,该系列产品非常值得推荐。用户在使用过程中应注意温度管理和正确的安装方法,以充分发挥其性能。

VS-25F60参数

参数
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 373A
配置 独立式
If - 正向电流 25A
Ir - 反向电流 12mA
长*宽*高 20.3mm*11mm*11mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-25F60厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-25F60数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-25F60 VS-25F60数据手册

VS-25F60封装设计

查看详情并下载
Symbol
Footprint
3D Model
