VS-80PF80W

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 80A, 800V, 螺纹, DO-2013AB封装, 2针
供应商型号: 112-VS-80PF80W-ND
供应商: Digi-Key
标准整包数: 1

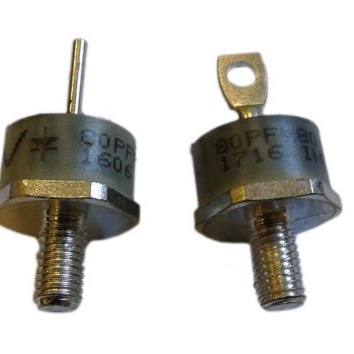

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-80PF80W

VS-80PF80W概述

    VS-80PF(R)...(W) Series: Vishay Semiconductors

    1. 产品简介


    VS-80PF(R)...(W) 系列是 Vishay Semiconductors 生产的标准恢复二极管。这类二极管属于第二代设计,采用 DO-5 (DO-203AB) 封装,具有螺钉式阴极和阳极版本,并提供引线版本。该系列产品广泛应用于多种高功率应用场合,如电池充电器、转换器、电源供应系统、机床控制以及焊接设备。

    2. 技术参数


    以下是 VS-80PF(R)...(W) 系列产品的关键技术和性能参数:
    - 最大平均正向电流 (IF(AV)):80 A
    - 最大重复峰值反向电压 (VRRM):400 V 至 1200 V
    - 最大非重复峰值反向电压 (VRSM):400 V 至 1200 V
    - 最大瞬态非重复正向浪涌电流 (IFSM):1500 A (50 Hz) 或 1570 A (60 Hz)
    - 最大 I2t 额定值:11250 A2s (50 Hz) 或 10230 A2s (60 Hz)
    - 最大 I2√t 额定值:112500 A2√s
    - 结至外壳的最大热阻 (RthJC):0.3 K/W (直流操作)

    3. 产品特点和优势


    VS-80PF(R)...(W) 系列具备以下显著特点和优势:
    - 高浪涌电流能力:能够承受高达 1500 A 的瞬间浪涌电流,确保在极端条件下稳定运行。
    - 宽工作温度范围:-55°C 至 +180°C,适用于各种严苛的工业环境。
    - 低热阻抗:通过高效的散热设计,最大限度减少功耗,提升整体效率。
    - 多样化的安装方式:螺钉式阴极和阳极版本以及引线版本,方便不同的安装需求。

    4. 应用案例和使用建议


    VS-80PF(R)...(W) 系列广泛应用于电池充电器、转换器和电源供应系统中,特别是在需要高可靠性及高性能的应用环境中。例如,在焊接设备中,这些二极管可以有效地处理高功率脉冲电流。为了充分发挥其性能,建议在电路设计时:
    - 确保良好的散热管理,以避免过热问题。
    - 根据具体应用场景选择合适的封装形式(螺钉式或引线式)。

    5. 兼容性和支持


    VS-80PF(R)...(W) 系列与同类器件和设备之间具有良好的兼容性,且 Vishay 提供详尽的技术支持和售后服务。如果需要更多技术细节,可以通过联系区域技术支持邮箱获得帮助:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题:热阻抗过高导致发热严重
    - 解决方法:改善散热设计,增加散热片或使用散热性能更好的材料。
    - 问题:频繁出现瞬态浪涌电流导致二极管损坏
    - 解决方法:使用额外的保护电路,如瞬态抑制二极管 (TVS)。

    7. 总结和推荐


    VS-80PF(R)...(W) 系列是一款高性能、高可靠性的标准恢复二极管,适用于广泛的工业应用。其强大的浪涌电流能力、宽广的工作温度范围以及低热阻抗使得其在严苛环境下表现优异。强烈推荐在高功率应用中使用此产品。对于任何技术问题,建议联系区域技术支持团队获取详细指导和支持。

VS-80PF80W参数

参数
Ir - 反向电流 9mA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 1.5KA
配置 独立式
If - 正向电流 80A
长*宽*高 25.4mm*17.4mm*17.4mm
通用封装 DO-203AB,DO-5
安装方式 螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-80PF80W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-80PF80W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-80PF80W VS-80PF80W数据手册

VS-80PF80W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6528 ¥ 56.2162
10+ $ 4.472 ¥ 37.4251
100+ $ 3.5632 ¥ 29.8199
500+ $ 3.0725 ¥ 25.7129
1000+ $ 3.0628 ¥ 25.6318
库存: 75
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.21
