UF5400-E3/73

产品分类: 整流二极管/整流桥
产品描述: 威世 单路开关二极管, 通孔安装, DO-201AD封装
供应商型号: 8185180
供应商: 海外现货
标准整包数: 10

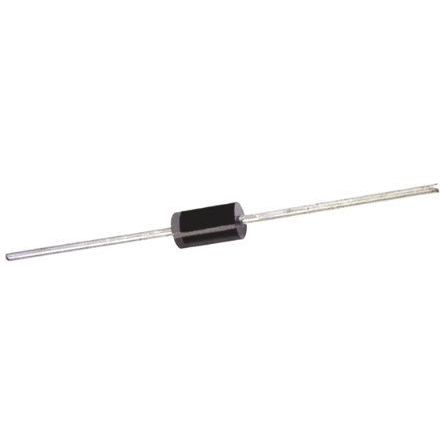

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UF5400-E3/73

UF5400-E3/73概述

    # Vishay General Semiconductor UF5400 系列超快恢复二极管技术手册

    1. 产品简介


    Vishay General Semiconductor 的 UF5400 系列产品属于 软恢复超快塑料整流二极管,广泛应用于高频整流及续流场景。这些二极管专为消费电子、计算机以及通信领域的开关模式转换器和逆变器设计。它们提供优异的电学性能和可靠的操作环境,适用于现代电力电子应用。
    产品型号
    - UF5400 至 UF5408(对应不同电压等级)
    主要功能
    - 高速反向恢复时间(Ultrafast reverse recovery time)
    - 低正向电压降(Low forward voltage drop)
    - 低切换损耗(Low switching losses)
    - 高浪涌能力(High forward surge capability)
    应用领域
    - 消费电子
    - 计算机
    - 通信设备
    - 开关电源
    - 逆变器

    2. 技术参数


    以下为 UF5400 系列二极管的技术参数摘要:
    | 参数名称 | 符号 | 单位 | UF5400 | UF5401 | UF5402 | UF5403 | UF5404 | UF5405 | UF5406 | UF5407 | UF5408 |

    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 |
    | 最大有效值电压 | VRMS | V | 35 | 70 | 140 | 210 | 280 | 350 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 |
    | 最大平均正向整流电流 | IF(AV) | A | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 |
    | 峰值正向浪涌电流(8.3ms) | IFSM | A | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
    | 最大瞬态正向电压 | VF | V | 1.0 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
    | 反向恢复时间 | trr | ns | 50 | 75 | 50 | 75 | 50 | 75 | 50 | 75 | 50 |
    | 工作温度范围 | TJ, TSTG | ℃ | -55 | -55 | -55 | -55 | -55 | -55 | -55 | -55 | -55 | +150 |
    封装: DO-201AD
    单颗二极管配置

    3. 产品特点和优势


    UF5400 系列二极管具有以下显著特点和优势:
    - 高速恢复性能: 具备超快的反向恢复时间(最低 50ns),能够满足高频开关电路的需求。
    - 低功耗: 低正向电压降(如 UF5400 的 VF 仅为 1.0V),减少能量损耗,提高效率。
    - 高可靠性: 提供出色的浪涌电流承受能力(最高可达 150A)和宽广的工作温度范围(-55°C 至 +150°C)。
    - 环保设计: 符合 RoHS 标准,且无卤素材料。
    - 高效率: 优化设计减少了开关损耗,适用于高频和高效能应用。

    4. 应用案例和使用建议


    应用案例
    - 电源适配器: 在高效率的开关电源模块中作为续流二极管,提升整体效率。
    - 太阳能逆变器: 高速恢复能力使其适用于快速响应的光伏逆变器。
    - 通讯设备: 支持电信设备中高频开关模式电源的设计需求。
    使用建议
    - 散热管理: 尽量选择带有散热片的安装方式以降低热阻。
    - 并联应用: 若需要更高的电流处理能力,可考虑多个二极管并联使用。
    - 动态性能测试: 在实际应用前,应针对系统的工作频率和负载条件对二极管进行动态性能测试。

    5. 兼容性和支持


    - 兼容性: UF5400 系列与多种标准插座和引脚布局兼容,便于在现有设计中替换升级。
    - 技术支持: Vishay 提供多语言技术支持服务,可通过邮件咨询具体问题(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)。
    - 文档与更新: Vishay 官网提供最新的产品文档及修订版信息,确保客户获取最新数据。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压降异常增加 | 检查二极管是否过热,确保良好的散热措施 |
    | 反向恢复时间超出规格 | 确认所选型号是否匹配应用频率需求 |
    | 故障时出现异常发热 | 核实工作电流是否超出额定值,检查外部电路连接 |

    7. 总结和推荐


    综合评估
    UF5400 系列二极管凭借其卓越的高速恢复性能、低损耗以及宽泛的工作温度范围,成为现代电力电子应用的理想选择。其在高频整流、续流和开关电源中的表现尤为突出,非常适合对效率和可靠性要求较高的场合。
    推荐结论
    强烈推荐使用 Vishay General Semiconductor 的 UF5400 系列二极管,尤其是在高频开关电源、逆变器及通信设备等对功率密度和效率有严格要求的应用场景中。通过合理的设计与正确的使用方法,可以充分挖掘其潜在价值,满足现代电子系统的需求。

UF5400-E3/73参数

参数
反向恢复时间 50ns
正向浪涌电流 150A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 10μA
Vr-反向电压 50V
长*宽*高 9.5mm*5.3mm*5.3mm
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

UF5400-E3/73厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UF5400-E3/73数据手册
