首页  >  产品百科  >  VS-1N1200A

VS-1N1200A

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 12A, 100V, 螺纹, DO-203AA封装, 2针
供应商型号: 112-VS-1N1200A-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-1N1200A

VS-1N1200A概述

    Vishay Semiconductors VS-1N1...A, VS-1N36..A Series Medium Power Silicon Rectifier Diodes

    1. 产品简介


    产品类型:中功率硅整流二极管(通孔版本)
    主要功能:该系列产品主要用于转换交流电到直流电,具有良好的浪涌电流承受能力。它们适用于多种工业和消费类电子产品,例如电源供应器、照明系统、电机驱动器等。
    应用领域:
    - 电源转换
    - 照明系统
    - 电机驱动器
    - 消费类电子产品
    - 工业控制系统

    2. 技术参数


    | 参数 | 描述 |

    | 最大平均正向电流 (IF(AV)) | 12 A |
    | 峰值非重复性浪涌电流 (IFSM) | 230 A (50 Hz), 240 A (60 Hz) |
    | 最大峰值非重复性反向电压 (VRSM) | 1000 V |
    | 最大正向电压降 (VFM) | IF(AV) = 12 A 时为 1.35 V (TC = 25 °C) |
    | 最大允许操作温度范围 (TC) | -65 °C 至 +200 °C |
    | 最大内部热阻 (RthJC) | 2.0 °C/W |

    3. 产品特点和优势


    - 高浪涌承受能力:产品设计允许在短时间内承受高达 230 A 的浪涌电流。
    - 低热阻:具备低热阻特性,有助于更好地散热。
    - 高耐温性:工作温度范围广,可在极端温度环境下稳定工作。
    - 高可靠性:通过 MIL-S-19500/260 认证,确保了产品在严苛环境下的可靠性。

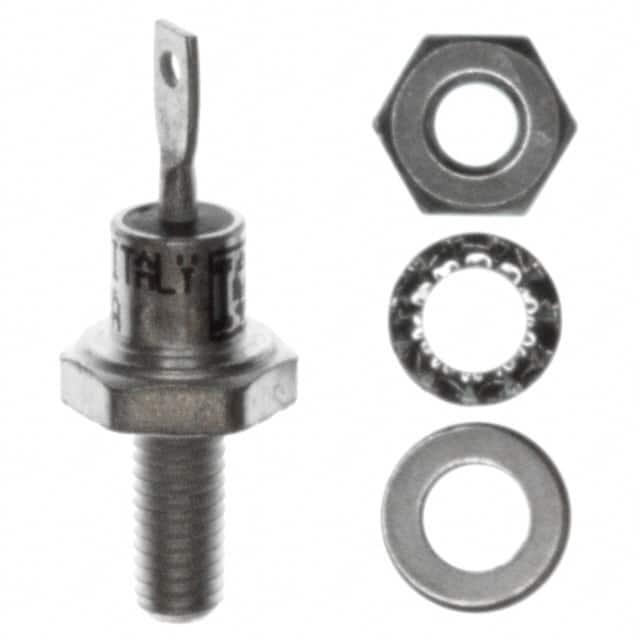

    - 易于安装:采用 DO-4 (DO-203AA) 封装,便于安装和更换。

    4. 应用案例和使用建议


    应用案例:该系列二极管被广泛应用于电动工具和汽车充电站中。在这些应用场景中,它们负责将交流电转换为稳定的直流电输出。
    使用建议:
    - 环境考虑:在高湿度或高温环境中使用时,建议采取额外的保护措施,以避免因过热导致的产品损坏。
    - 安装方式:为了确保最佳散热效果,在安装过程中应注意平整的接触面和适当的紧固扭矩。
    - 测试条件:定期进行电气特性测试,特别是浪涌电流和热阻测试,以确保长期运行的安全性。

    5. 兼容性和支持


    兼容性:该系列产品可与其他标准电子元器件和设备无缝兼容,适用于各种通用和专业电路设计。
    支持和服务:
    - Vishay 提供全方位的技术支持和售后服务,包括电话、电子邮件咨询和在线文档。
    - 如需更多技术支持,可联系 DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com

    6. 常见问题与解决方案


    - 问题 1:如何处理在高温环境下工作的热稳定性问题?
    - 解决方案:确保电路板和散热片的设计符合产品手册中的推荐要求。此外,可以选择带有附加散热片的产品型号来提高热管理效率。

    - 问题 2:在浪涌电流情况下,产品可能烧毁吗?
    - 解决方案:确保在浪涌电流期间正确选择合适的电路保护装置(如熔断器)来保护产品免受损害。

    7. 总结和推荐


    综合评估:Vishay Semiconductors VS-1N1...A, VS-1N36..A 系列硅整流二极管以其高可靠性和广泛的适用性成为市场上极具竞争力的产品。特别适合需要高性能和强适应性的应用场景。
    推荐:强烈推荐在对可靠性要求高的工业和消费类产品中使用该系列二极管。如果您对其他特殊应用有需求,建议与 Vishay 客户支持团队进行详细咨询。

VS-1N1200A参数

参数
Ir - 反向电流 2.5mA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 285A
配置 独立式
If - 正向电流 12A
长*宽*高 12.69mm*11mm*31.8mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-1N1200A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-1N1200A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-1N1200A VS-1N1200A数据手册

VS-1N1200A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5664 ¥ 55.4861
10+ $ 4.524 ¥ 37.8602
500+ $ 3.1111 ¥ 26.0362
1000+ $ 3.107 ¥ 26.0017
库存: 88
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.48
