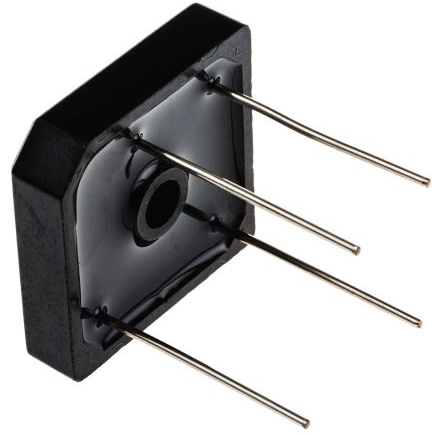

VS-GBPC3506W

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 35A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBPC-W封装, 通孔安装
供应商型号: 9098976
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-GBPC3506W

VS-GBPC3506W概述

    VS-GBPC.. 系列单相桥式整流器技术手册

    产品简介


    VS-GBPC..系列单相桥式整流器是 Vishay Semiconductors 生产的一种封装紧凑、高效可靠的电子元器件。它适用于通用电源管理和仪表应用。这款产品具有多种型号,包括 VS-GBPC25..A、VS-GBPC35..A、VS-GBPC25..W 和 VS-GBPC35..W。这些整流器主要用于将交流电转换为直流电,并具备高电流处理能力(最高达 35A)和宽泛的工作电压范围(200V 至 1200V)。

    技术参数


    以下是 VS-GBPC.. 系列的主要技术参数:
    - 额定电流:25A 或 35A
    - 最大反向电压 (VRRM):200V 至 1200V
    - 瞬态非重复峰值反向电压 (VRSM):最大值由电压代码确定
    - 最大正向电流 (IFSM):最高可达 475A(取决于型号)
    - 最大正向电压降 (VFM):在 TJ = 25°C 时,约为 1.1V
    - 热阻 (RthJC):从结点到外壳 1.7 K/W(GBPC25)或 1.4 K/W(GBPC35)
    - 工作温度范围:-55°C 至 +150°C
    - 隔离电压 (VINS):基板上的最大 RMS 隔离电压为 2700V(50Hz,1s)

    产品特点和优势


    - 通用性:3 种接线方式(插针式、缠绕式或焊接)
    - 高导热性:采用高导热材料制成的外壳,实现良好的散热性能
    - 电气绝缘:电绝缘外壳设计,确保安全运行
    - 极低的阈值电压:正向电压降低至 0.76V(最大)
    - 镍镀终端:可使用无铅焊料焊接,符合 RoHS 标准
    - 玻璃钝化二极管芯片:增强可靠性和耐用性
    - UL 认证:产品已通过 UL E300359 审批

    应用案例和使用建议


    应用场景:
    1. 通用电源管理:适用于工业控制和家用电器中的电源转换
    2. 仪表设备:用于需要高效且可靠的直流电源输出的测量仪器
    3. 电机驱动:适用于电动机控制系统的整流需求
    使用建议:
    1. 在高温环境中使用时,需注意散热问题,确保良好的空气流通或使用散热片
    2. 安装时确保接线稳固,避免因接触不良导致的热应力

    兼容性和支持


    该产品支持多种接线方式,并可与其他标准电子元器件轻松集成。Vishay Semiconductors 提供全方位的技术支持和售后服务,确保客户能够顺利使用并维护产品。

    常见问题与解决方案


    问题1:如何正确安装该产品?
    解决方案:根据产品手册中的安装指南进行操作,确保引脚和散热器之间有足够的接触面积。
    问题2:产品如何散热?
    解决方案:使用散热片或风扇增强散热效果,特别是当工作温度接近极限时。
    问题3:如何判断产品损坏?
    解决方案:使用万用表检测正向和反向电压降,正常情况下,正向电压降应在 1.1V 左右。

    总结和推荐


    综上所述,VS-GBPC..系列单相桥式整流器以其紧凑的设计、高效可靠的操作及广泛的应用范围,在工业控制和家用电器中表现出色。我们强烈推荐该产品用于需要高性能整流器的场合。

VS-GBPC3506W参数

参数
If - 正向电流 35A
Ir - 反向电流 2mA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 500A
配置
长*宽*高 28.8mm*28.8mm*7.62mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘
