VS-MUR2020CT-M3

产品分类: 整流二极管/整流桥
产品描述: 200V 100A 35ns 15μA 10A 双 TO-220-3 通孔安装
供应商型号: LYS-VS-MUR2020CT-M3
供应商: 海外现货
标准整包数: 1000

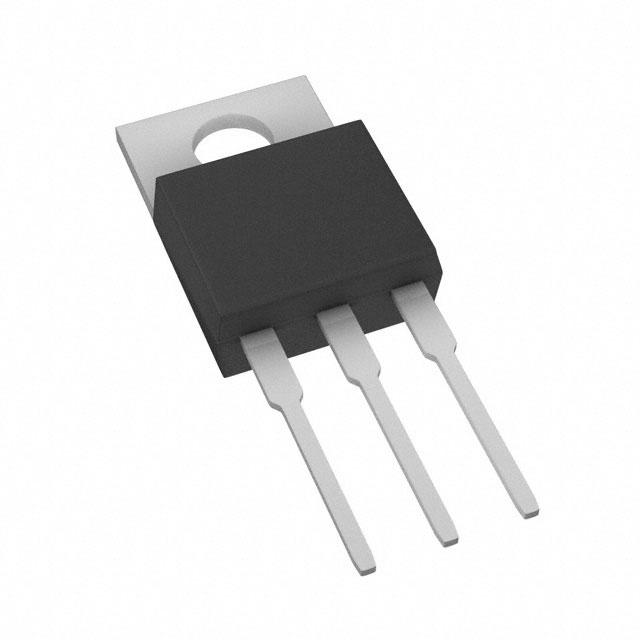

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-MUR2020CT-M3

VS-MUR2020CT-M3概述

    Vishay VS-MUR2020CT-M3 Ultrafast Rectifier

    1. 产品简介


    Vishay VS-MUR2020CT-M3 是一款高性能的超快恢复二极管(Ultrafast Rectifier),专为输出整流应用设计,具有低正向电压降和极快的恢复时间。该产品适用于开关电源(SMPS)、不间断电源(UPS)、直流/直流转换器、低压逆变器以及斩波电机驱动等应用场合。VS-MUR2020CT-M3 在存储电荷和恢复电流方面的优化设计使其在开关损耗方面表现优异,减少器件在开关过程中产生的过热现象。

    2. 技术参数


    以下是VS-MUR2020CT-M3的技术规格和关键参数:
    - 封装类型: 3L TO-220AB
    - 额定正向平均电流: 2 x 10 A
    - 额定反向电压: 200 V
    - 正向电压降 (VF):
    - IF = 8 A时:0.85 V
    - IF = 16 A时:0.85 ~ 1.15 V
    - 反向漏电流 (IR):
    - TJ = 25 °C, VR = VR额定时:≤ 15 μA
    - TJ = 150 °C, VR = VR额定时:≤ 250 μA
    - 动态恢复特性:
    - 反向恢复时间 (trr):
    - IF = 1.0 A, dIF/dt = 50 A/μs时:35 ns
    - IF = 10 A时:21 ~ 35 ns
    - 峰值恢复电流 (IRRm):
    - TJ = 25 °C时:1.9 A
    - TJ = 125 °C时:4.8 A
    - 反向恢复电荷 (Qrr):
    - TJ = 25 °C时:25 nC
    - TJ = 125 °C时:78 nC
    - 工作温度范围: -65°C ~ +175°C

    3. 产品特点和优势


    VS-MUR2020CT-M3 的独特功能包括:
    - 超快恢复时间: 极短的恢复时间可显著减少开关损耗。
    - 低正向电压降: 提供更低的功率损失。
    - 高可靠性: 采用铂掺杂寿命控制和平面结构设计,确保长期稳定运行。
    - 低漏电流: 在高反向电压下表现出色的漏电流性能。
    - 符合JEDEC标准: 设计和验证符合行业标准,保证产品质量和一致性。

    4. 应用案例和使用建议


    VS-MUR2020CT-M3 广泛应用于开关电源、不间断电源、直流/直流转换器、低压逆变器和斩波电机驱动系统中。根据实际应用要求,用户需注意以下几点使用建议:
    - 热管理: 良好的散热设计可以提高器件的可靠性和寿命。建议使用热导率高的散热片,并确保器件接触良好。
    - 电路布局: 合理规划电路板布局,避免信号干扰和热聚集。
    - 测试验证: 在正式应用前进行充分的测试和验证,确保其满足特定的应用需求。

    5. 兼容性和支持


    VS-MUR2020CT-M3 采用标准TO-220AB封装,便于与其他电子元件集成。Vishay提供全面的技术支持,包括在线文档、客户支持邮箱和SPICE模型,帮助用户快速解决问题并获得最佳应用效果。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题1: 正向电压降过大
    - 解决方法: 检查正向电流是否超出额定值,确认电路布局合理,确保良好的散热条件。
    - 问题2: 反向漏电流过高
    - 解决方法: 确认反向电压不超过额定值,检查温度是否超过正常工作范围,考虑使用更优的散热设计。
    - 问题3: 反向恢复时间过长
    - 解决方法: 确认电路的上升沿斜率是否适当,优化电路设计以降低反向恢复电流峰值。

    7. 总结和推荐


    Vishay VS-MUR2020CT-M3 是一款具有卓越性能的超快恢复二极管,在开关电源和其他电力电子应用中表现出色。其独特的技术和设计使得该产品成为市场的有力竞争者。强烈推荐在需要高性能和高可靠性的应用中使用此产品。用户应遵循制造商的建议进行正确的安装和使用,以确保最佳效果和长久使用寿命。

VS-MUR2020CT-M3参数

参数
If - 正向电流 10A
Ir - 反向电流 15μA
Vr-反向电压 200V
反向恢复时间 35ns
正向浪涌电流 100A
配置
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-MUR2020CT-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-MUR2020CT-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-MUR2020CT-M3 VS-MUR2020CT-M3数据手册

VS-MUR2020CT-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.529 ¥ 4.4701
3000+ $ 0.5152 ¥ 4.3534
5000+ $ 0.506 ¥ 4.2757
库存: 12000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4470.1
直接购买
加入购物车
