VS-30CTQ045-1-M3

产品分类: 整流二极管/整流桥
产品描述: 45V 1.06KA 2mA 15A TO-262-3 通孔安装
供应商型号: AV-E-VS-30CTQ045-1-M3
供应商: Avnet
标准整包数: 50

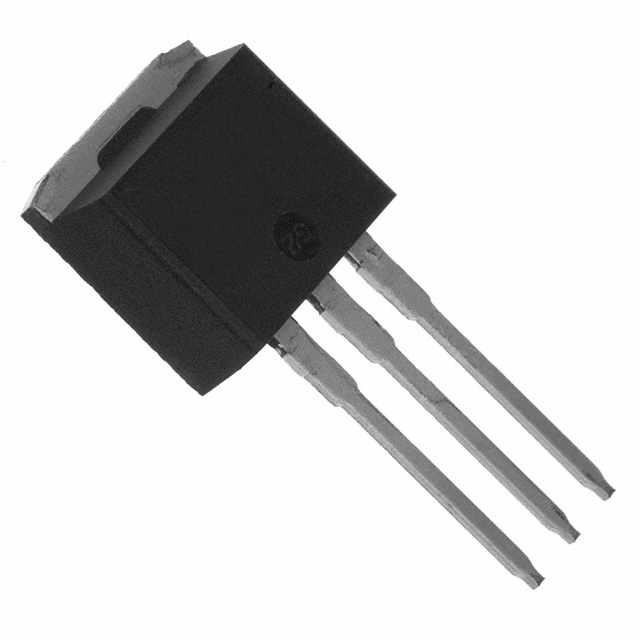

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-30CTQ045-1-M3

VS-30CTQ045-1-M3概述

    高性能肖特基整流器:VS-30CTQ...S-M3, VS-30CTQ...-1-M3系列

    产品简介


    VS-30CTQ...S-M3和VS-30CTQ...-1-M3系列是Vishay半导体公司生产的高性能肖特基整流器。它们设计用于极低正向电压降和中等漏电流,适用于开关电源、转换器、续流二极管和反向电池保护等领域。此系列器件具有优异的高温性能和可靠性,是高要求应用的理想选择。

    技术参数


    - 最大直流反向电压(VR):35 V、40 V、45 V
    - 最大非重复浪涌电流(IFSM):265 A (10 ms sine 或 6 ms 矩形脉冲)
    - 正向电压降(VF):0.56 V (15 A, TJ = 125 °C)
    - 最大正向平均电流(IF(AV)):30 A
    - 最大结温(TJ):175 °C
    - 封装:D2PAK (TO-263AB),TO-262AA
    - 电路配置:共阴极
    - 正向瞬时电流(IF):30 A (矩形波形)

    产品特点和优势


    - 极高温度操作:175 °C的结温操作能力,确保在恶劣环境下的稳定性。
    - 低正向电压降:0.56 V的正向电压降降低了能量损耗,提高了能效。
    - 高频操作:适合高频应用,可减少电磁干扰。
    - 高机械强度和湿度防护:采用高纯度高温环氧封装,增强了机械强度和湿度防护。
    - 增强耐用性:通过卫环增加了长期可靠性和耐用性。
    - 符合国际标准:满足JESD 47设计和测试规范,以及MSL等级1。

    应用案例和使用建议


    - 开关电源:由于其高效的能量转换特性,适用于需要低损耗和高频率的开关电源系统。
    - 反向电池保护:防止反接电源对系统造成损坏。
    - 续流二极管:应用于电动机和其他电感负载的续流回路,减少电感引起的电压尖峰。
    使用建议:
    - 在选择此系列肖特基整流器时,应考虑负载电流和电压的要求。
    - 使用散热器以确保器件在高温下正常工作。
    - 考虑到机械结构,选择适当的固定方式以避免损坏。

    兼容性和支持


    - 兼容性:该系列产品与D2PAK (TO-263AB)和TO-262AA两种封装完全兼容,方便集成到现有电路板设计中。
    - 支持:Vishay半导体提供详尽的技术文档和支持,包括在线技术支持(DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com)和产品规格书。

    常见问题与解决方案


    - 问题:器件在高温下运行时发热严重。
    解决方法:使用高效散热器并优化电路布局,确保器件能够有效散热。
    - 问题:器件反向泄漏电流偏大。
    解决方法:检查电路设计,确保正确连接并在需要时增加外部保护电路。
    - 问题:器件在高频应用中表现不佳。
    解决方法:确保电路设计中包含了有效的滤波和匹配网络,以减小高频影响。

    总结和推荐


    VS-30CTQ...S-M3和VS-30CTQ...-1-M3系列肖特基整流器以其出色的性能和广泛的适用性,在工业和消费电子产品中表现出色。该系列产品不仅能够在极端环境下稳定工作,还能显著提高系统的效率和可靠性。因此,强烈推荐使用此系列器件,特别是对于需要高性能和可靠性的应用。

VS-30CTQ045-1-M3参数

参数
Ir - 反向电流 2mA
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 1.06KA
配置 -
If - 正向电流 15A
通用封装 TO-262-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

VS-30CTQ045-1-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-30CTQ045-1-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-30CTQ045-1-M3 VS-30CTQ045-1-M3数据手册

VS-30CTQ045-1-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.675 ¥ 23.2725
950+ $ 1.426 ¥ 12.4062
1800+ $ 1.4022 ¥ 12.1991
3100+ $ 1.3899 ¥ 12.0921
5500+ $ 1.3653 ¥ 11.8781
8950+ $ 1.353 ¥ 11.7711
库存: 2000
起订量: 200 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1163.62
