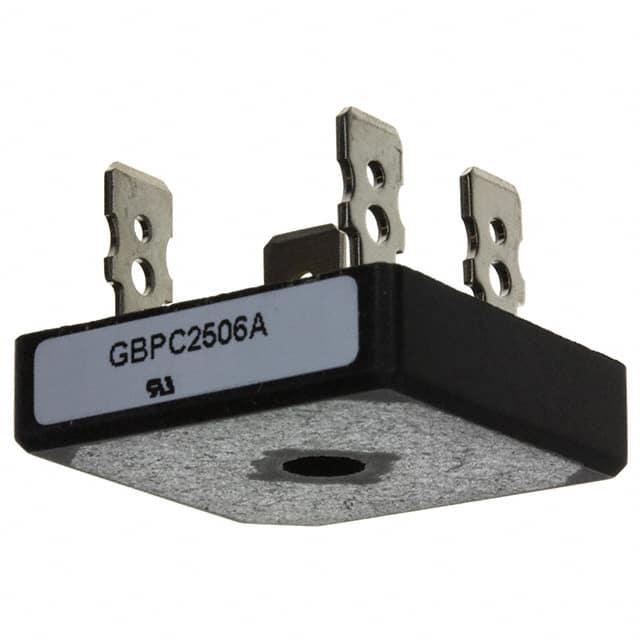

VS-GBPC2506A

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 25A峰值平均正向电流, 600V峰值反向重复电压, 4引脚, GBPC-A封装, 螺纹
供应商型号: VS-GBPC2506A
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-GBPC2506A

VS-GBPC2506A概述

    VS-GBPC.. Series: 单相桥式整流器

    产品简介


    VS-GBPC..系列是 Vishay Semiconductors 生产的单相桥式整流器(Power Modules)。这些整流器适用于通用和仪器仪表应用,提供高效可靠的电流转换。产品的主要特点是紧凑设计、高热导率封装、电绝缘外壳以及正极符号标志。

    技术参数


    - 电流参数:
    - 额定平均电流:25A 或 35A
    - 最大非重复峰值电流(t=10ms):475A(25A型号)/ 500A(35A型号)

    - 电压参数:
    - 最大重复峰值交流反向电压(TJ = TJ最大):200V 到 1200V
    - 最大直流反向电流(TJ = 125°C):5.0 μA
    - 其他关键指标:
    - 端子类型:通用三端子,可选推入式、缠绕式或焊接式
    - 热阻(稳态,DC操作):1.7 K/W(25A型号)/ 1.4 K/W(35A型号)
    - 最大允许结温范围:-55°C 至 +150°C
    - 重量:约16g

    产品特点和优势


    - 高可靠性:高热导率封装确保在高温环境下依然稳定运行。
    - 紧凑设计:小尺寸封装适合空间受限的应用。
    - 多种连接方式:三端子设计使得安装更加灵活方便。
    - 优异的功率体积比:提供较高的功率输出而不会占用过多空间。

    应用案例和使用建议


    - 应用案例:
    - 用于家用电器,如洗衣机、微波炉等设备中的整流模块。
    - 工业自动化设备中作为电源管理单元的一部分。

    - 使用建议:
    - 在选择具体型号时,需要根据设备的负载和供电需求确定合适的电流等级。
    - 由于具有较好的热性能,合理设计散热系统可以进一步提升整体系统的可靠性。

    兼容性和支持


    - 兼容性:该产品可以与标准焊接设备和螺丝固定系统无缝对接,适用于多种工业及消费级应用场合。
    - 支持服务:Vishay公司为用户提供全面的技术咨询和技术支持,包括安装指导、故障排查等服务。用户可以通过指定邮箱联系区域内的技术支持团队。

    常见问题与解决方案


    1. 问题:如何判断整流器是否已经失效?
    - 解决方案:测量整流器两端的电压降,如果电压降显著低于正常值,则可能已失效。

    2. 问题:在高湿度环境中使用时需要注意什么?
    - 解决方案:确保电路板上有足够的防水措施,避免因潮湿导致短路或腐蚀现象。

    总结和推荐


    总体而言,VS-GBPC..系列单相桥式整流器凭借其出色的热性能、高可靠性和广泛的应用范围,成为市场上非常受欢迎的产品之一。无论是对于通用电子设备还是精密仪器仪表,这款产品都表现出色。因此,强烈推荐给需要高性能、高可靠性的单相桥式整流器应用场合。

VS-GBPC2506A参数

参数
正向浪涌电流 420A
配置
If - 正向电流 25A
Ir - 反向电流 2mA
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 28.6mm*28.6mm*7.7mm
零件状态 在售
包装方式 散装,托盘

VS-GBPC2506A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-GBPC2506A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-GBPC2506A VS-GBPC2506A数据手册

VS-GBPC2506A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.6411
25+ ¥ 47.1644
50+ ¥ 45.7548
100+ ¥ 26.5434
500+ ¥ 23.8887
库存: 400
起订量: 11 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.64
