VS-MBRS130L-M3/5BT

产品分类: 整流二极管/整流桥
产品描述: 30V 230A 1mA 1A 独立式 SMB(DO-214AA) 贴片安装 4.57mm*4.57mm*3.81mm
供应商型号: S-VS-MBRS130L-M3/5BT
供应商: Future
标准整包数: 3200

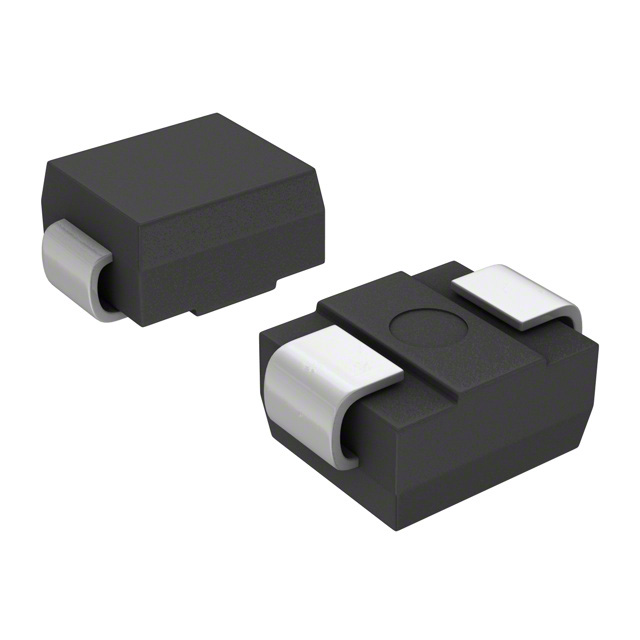

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-MBRS130L-M3/5BT

VS-MBRS130L-M3/5BT概述

    VS-MBRS130L-M3 Vishay Semiconductors 高性能肖特基整流器

    产品简介


    VS-MBRS130L-M3 是一款由 Vishay Semiconductors 设计的表面贴装肖特基整流器,其额定电流为 1.0 安培,主要用于需要低正向电压降和小封装的应用场合。该器件适用于硬盘驱动器、开关电源、转换器、续流二极管、电池充电和反向电池保护等场景。其主要特点包括小型化封装、超低正向电压降、高频操作能力和增强的耐用性。

    技术参数


    - 额定电流(IF(AV)):1.0 安培
    - 最大直流反向电压(VR):30 伏
    - 正向电压降(VF):0.30 伏(在 IF = 1.0 安培时)
    - 最大峰值非重复浪涌电流(IFSM):230 安培
    - 最高工作结温(TJ):125 摄氏度
    - 热阻(RthJA):80 摄氏度/瓦

    产品特点和优势


    1. 小型化封装:VS-MBRS130L-M3 采用表面贴装封装(SMB),适合PCB上安装。
    2. 超低正向电压降:降低功耗,提高效率。
    3. 高频操作能力:适合高频率应用场景。
    4. 耐用性增强:通过防护环提升了长期可靠性和耐久性。
    5. 符合湿度敏感等级标准:达到 J-STD-020 标准的 MSL 一级。

    应用案例和使用建议


    VS-MBRS130L-M3 可用于多种应用场景,如硬盘驱动器中的电源管理电路、各种类型的开关电源和转换器中的整流和续流功能。建议在选择应用时,注意温度范围和电流负载,以确保其正常运行。

    兼容性和支持


    该器件具有良好的兼容性,可与其他标准表面贴装设备(SMD)兼容。Vishay Semiconductors 提供了全面的技术支持,用户可以通过指定的电子邮件地址咨询相关技术问题。

    常见问题与解决方案


    1. 问:如何确定器件的最大工作温度?
    - 答:最高工作结温(TJ)为 125 摄氏度。
    2. 问:在高电流负载下如何保证器件的可靠性?
    - 答:选择合适的散热措施,以防止过热。
    3. 问:如何处理湿度敏感性问题?
    - 答:遵守制造商的储存和操作指南,确保达到 J-STD-020 标准。

    总结和推荐


    VS-MBRS130L-M3 以其超低正向电压降和高频操作能力在同类产品中脱颖而出。它的小型化封装和增强的耐用性使其在多种应用场景中表现出色。建议在选择该产品时充分考虑应用环境的温度和电流要求,以充分发挥其性能。强烈推荐在适用的应用场景中使用该产品。

VS-MBRS130L-M3/5BT参数

参数
反向恢复时间 -
正向浪涌电流 230A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 1mA
Vr-反向电压 30V
长*宽*高 4.57mm*4.57mm*3.81mm
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VS-MBRS130L-M3/5BT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-MBRS130L-M3/5BT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-MBRS130L-M3/5BT VS-MBRS130L-M3/5BT数据手册

VS-MBRS130L-M3/5BT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3200+ $ 0.0718 ¥ 0.6278
9600+ $ 0.0699 ¥ 0.6067
12800+ $ 0.0695 ¥ 0.5976
32000+ $ 0.0662 ¥ 0.5748
48000+ $ 0.0648 ¥ 0.5475
库存: 6400
起订量: 3200 增量: 3200
交货地:
最小起订量为:3200
合计: ¥ 2008.96
