VSSB410S-M3/52T

产品分类: 整流二极管/整流桥
产品描述: 100V 80A 250μA 1.9A 独立式 SMB(DO-214AA) 贴片安装
供应商型号: C468174
供应商: 国内现货
标准整包数: 5

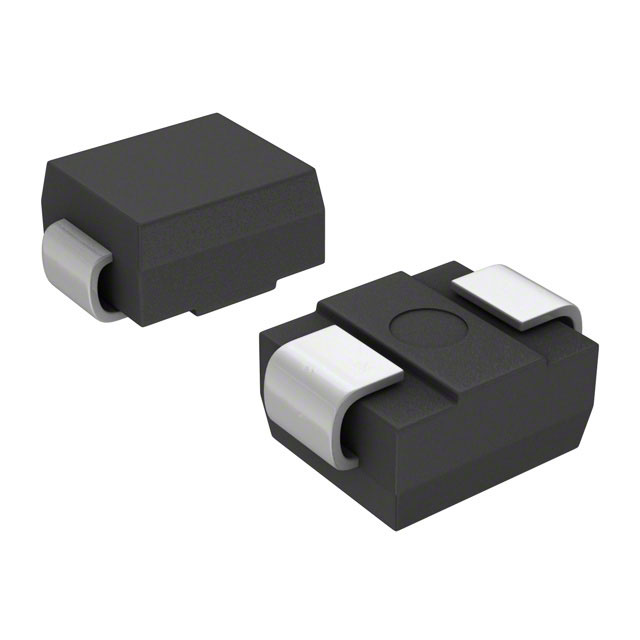

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSSB410S-M3/52T

VSSB410S-M3/52T概述

    Vishay General Semiconductor VSSB410S-M3 技术手册

    1. 产品简介


    Vishay General Semiconductor 的 VSSB410S-M3 是一款表面贴装(SMT)的沟槽 MOS 栅极肖特基整流器。它集低功耗、高效率于一身,适用于各种应用场合。VSSB410S-M3 主要应用于低电压高频率逆变器、自由轮、DC/DC 转换器以及极性保护等领域。

    2. 技术参数


    以下是 VSSB410S-M3 的主要技术参数:
    | 参数名称 | 规格 |

    | 额定正向电流 (IF(AV)) | 4.0 A |
    | 反向峰值电压 (VRRM) | 100 V |
    | 峰值正向浪涌电流 (IFSM) | 80 A |
    | 单脉冲非重复雪崩能量 (EAS)| 50 mJ |
    | 正向压降 (VF) | 0.61 V |
    | 最大结温 (TJ max.) | 150 °C |
    | 包装类型 (Package) | DO-214AA (SMB) |

    3. 产品特点和优势


    VSSB410S-M3 拥有以下显著特点和优势:
    - 低轮廓封装:适合自动化装配,提高了生产效率。
    - Trench MOS Schottky 技术:低功耗,高效率。
    - 低正向压降:确保更低的损耗,提高整体系统效率。
    - 符合 MSL 等级 1:耐热性能优异,满足 J-STD-020 标准。
    - 环保材料:RoHS 合规,无铅化设计。

    4. 应用案例和使用建议


    VSSB410S-M3 广泛应用于多个领域,例如:
    - 低电压高频率逆变器
    - 自由轮保护电路
    - DC/DC 转换器
    - 极性保护电路
    使用建议:
    - 在设计时应注意合理选择散热片面积,以确保良好散热效果。
    - 考虑到热阻特性,选择适当的 PCB 布局和散热设计是必要的。

    5. 兼容性和支持


    VSSB410S-M3 支持标准 SMD 封装,易于集成到多种现有系统中。如有技术问题,可联系 Vishay 官方技术支持团队进行咨询。

    6. 常见问题与解决方案


    1. Q: 如何正确标识阴极?
    - A: 使用带有颜色标记的一端为阴极。

    2. Q: 高温环境下,正向压降会如何变化?
    - A: 在高温条件下(如 125 °C),正向压降会略有下降。

    7. 总结和推荐


    VSSB410S-M3 在性能和可靠性方面表现卓越,特别适合需要高效能和低损耗的应用场合。它具有较低的正向压降和优秀的高温耐受性,能够有效提升系统性能。因此,强烈推荐使用此款产品,尤其是在要求高性能的电路设计中。

VSSB410S-M3/52T参数

参数
If - 正向电流 1.9A
Ir - 反向电流 250μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 80A
配置 独立式
4.57mm(Max)
3.94mm(Max)
2.24mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

VSSB410S-M3/52T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSSB410S-M3/52T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSSB410S-M3/52T VSSB410S-M3/52T数据手册

VSSB410S-M3/52T封装设计

查看详情并下载
Symbol
Footprint
3D Model
