VS-VSKD91/16

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 100A, 1600V, 面板, TO-240AA封装, 7针
供应商型号: 8776373
供应商: 海外现货
标准整包数: 1

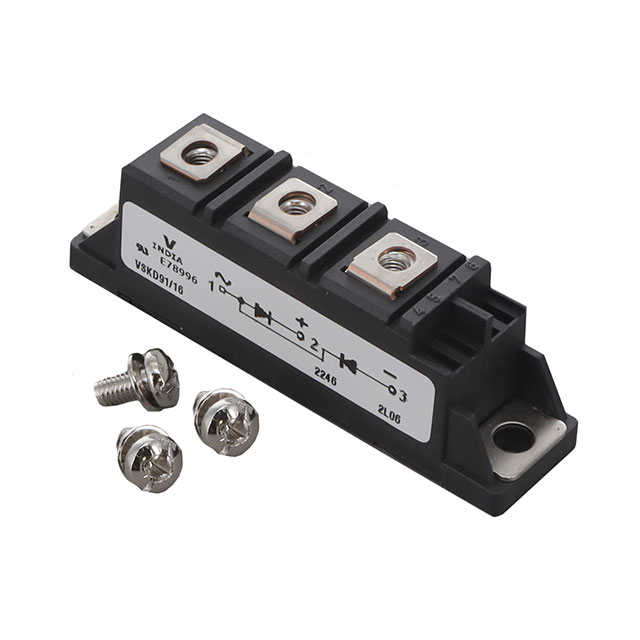

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-VSKD91/16

VS-VSKD91/16概述

    Vishay Semiconductors ADD-A-PAK Gen 7 Power Modules Technical Overview

    1. 产品简介


    Vishay Semiconductors 的 ADD-A-PAK Gen 7 是一款高功率模块,适用于工业标准应用中的通用高压环境。该模块包括多种型号(如 VS-VSKD91.., VS-VSKC91.., VS-VSKJ91.., VS-VSKE91..),额定电流为 100 A,能够处理高达 1600 V 的电压。这些模块主要用于高压受控电源、照明电路、温度和电机速度控制电路、不间断电源 (UPS) 和电池充电器等领域。

    2. 技术参数


    ADD-A-PAK Gen 7 模块的技术规格如下:
    - 额定电流:
    - 最大平均正向电流 \( I{F(AV)} \): 100 A
    - 最大瞬态峰值正向电流 \( I{FSM} \): 50 Hz 下 2020 A,60 Hz 下 2115 A
    - 电压规格:
    - 最大重复峰值反向电压 \( V{RRM} \): 400 V 至 1600 V
    - 最大非重复峰值反向电压 \( V{RSM} \): 视具体型号而定,范围从 500 V 到 1700 V
    - 电气特性:
    - 额定功率损失:取决于负载条件和工作温度
    - 瞬态热阻抗 \( Z{thJC} \): 0.22°C/W(稳态条件下)
    - 环境条件:
    - 工作温度范围:\( TJ \) 和 \( T{Stg} \) 范围从 -40°C 到 +150°C

    3. 产品特点和优势


    - 卓越的热性能: ADD-A-PAK Gen 7 模块采用暴露直接键合铜衬底(EDBCS),能够显著提高散热效果。
    - 高电压能力: 额定最高电压达 1600 V,适用于多种高压应用。
    - 高浪涌能力: 可承受高达 2020 A 的瞬态浪涌电流,确保可靠性。
    - 易于安装: 可轻松安装在散热片上,简化了模块的安装过程。

    4. 应用案例和使用建议


    - 应用场景:
    - 高压电源供应
    - 照明系统
    - 温度和电机速度控制系统
    - 不间断电源(UPS)
    - 电池充电器
    - 使用建议:
    - 在设计电路时,应考虑模块的最大电压和电流限制。
    - 为了优化散热,建议使用适当的导热材料并按照规定的扭矩拧紧固定螺丝。
    - 在进行瞬态测试时,要特别注意保护模块免受过电流的损害。

    5. 兼容性和支持


    - 兼容性:
    - ADD-A-PAK Gen 7 模块与多种工业标准组件兼容,适合各种高功率应用。
    - 支持和服务:
    - Vishay Semiconductors 提供详尽的技术文档和支持,确保用户能够充分利用模块的优势。如有疑问,可以通过官方网站上的联系信息获得帮助。

    6. 常见问题与解决方案


    - Q1: 模块在高电压应用中的表现如何?
    - A: 模块可承受高达 1600 V 的电压,适用于高压环境。

    - Q2: 如何正确安装模块?
    - A: 模块需安装在平整、光滑且涂抹了导热膏的散热片上,固定螺丝的扭矩应在推荐范围内。
    - Q3: 如何防止过电流损坏?
    - A: 应确保电路设计合理,不超载模块,且在瞬态浪涌电流出现时采取保护措施。

    7. 总结和推荐


    总体而言,Vishay Semiconductors 的 ADD-A-PAK Gen 7 模块凭借其卓越的热性能、高电压能力和易于安装的特点,在工业应用中具有广泛的应用前景。如果您正在寻找一个可靠且高效的高压模块解决方案,这款产品值得推荐。

VS-VSKD91/16参数

参数
Ir - 反向电流 10mA
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 2.115KA
配置 -
If - 正向电流 50A
长*宽*高 92mm*22.6mm*30mm
通用封装 ADD-A-PAK
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-VSKD91/16厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-VSKD91/16数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-VSKD91/16 VS-VSKD91/16数据手册

VS-VSKD91/16封装设计

查看详情并下载
Symbol
Footprint
3D Model
