VS-KBPC808PBF

产品分类: 整流二极管/整流桥
产品描述: 800V 137A 10μA 8A 单相桥 通孔安装 15.75mm*15.75mm*5.33mm
供应商型号: 9099239
供应商: 海外现货
标准整包数: 1

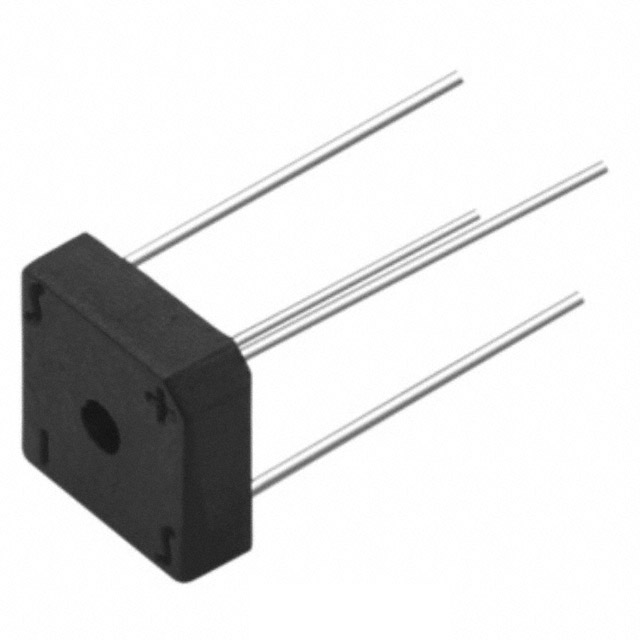

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-KBPC808PBF

VS-KBPC808PBF概述

    Vishay Semiconductors VS-KBPC8 系列单相整流桥产品技术手册

    1. 产品简介


    VS-KBPC8 系列单相整流桥是由四个硅二极管连接成全桥结构的单相整流器,适用于工业和消费电子设备中的通用需求。该系列涵盖多种电压等级,能够满足不同应用场合的需求。

    2. 技术参数


    - 基本电气特性
    - 最大直流输出电流(IO):8.0 A
    - 最大非重复峰值反向电压(VRSM):80 V 至 1100 V
    - 额定最大重复峰值反向电压(VRRM):50 V 至 1000 V
    - 最大峰值非重复浪涌电流(IFSM):125 A (50 Hz), 137 A (60 Hz)
    - 最大峰值正向电压(VFM):1.0 V(IFM=3.0 A)
    - 工作频率范围:400 Hz 至 1000 Hz
    - 耐温范围:-55°C 至 +150°C
    - 机械与热特性
    - 环境温度范围:-55°C 至 +150°C
    - 结点到外壳热阻:6 K/W
    - 重量:约6克

    3. 产品特点和优势


    - 紧凑构造:适用于印刷电路板或机箱安装。
    - 高浪涌电流能力:具备125 A (50 Hz) 和137 A (60 Hz) 的高浪涌电流能力。
    - 全面的数据表征:所有性能参数均经过详细测试和表征。
    - 宽温度范围:适用于从-55°C 到 +150°C 的宽广温度范围。
    - 完全合规:材料分类符合要求,可查看 www.vishay.com/doc?99912 获取更多信息。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业和消费电子设备,如电源适配器、LED驱动器、家用电器等。
    - 使用建议:
    - 在高湿度环境中使用时,应注意防潮处理。
    - 在高温环境下使用时,需要进行适当的散热措施以确保器件正常运行。
    - 建议通过外部散热器或其他散热手段来提升可靠性。

    5. 兼容性和支持


    - 兼容性:适用于大多数常见的电源和电子设备。
    - 支持服务:如需技术支持,可联系DiodesAmericas@vishay.com、DiodesAsia@vishay.com 或 DiodesEurope@vishay.com。

    6. 常见问题与解决方案


    - Q1:产品能否承受高温?
    - A1: 是的,该产品能够在-55°C 至 +150°C 的温度范围内稳定工作。但在极端温度下使用时,建议采取适当的散热措施。

    - Q2:如何应对浪涌电流?
    - A2: 使用过程中建议配置合适的滤波电路或限流电路以避免因浪涌电流导致的损坏。

    7. 总结和推荐


    VS-KBPC8 系列单相整流桥具备出色的电气特性和高可靠性,非常适合各种工业和消费电子设备的应用。其紧凑的设计和宽温度范围使其成为市场上非常有竞争力的产品。强烈推荐此系列产品用于需要高性能整流器的应用场合。
    本产品在技术和市场方面均有显著优势,适合各种应用需求。推荐用户在选择时参考以上要点,并结合具体应用场景做出最佳决策。

VS-KBPC808PBF参数

参数
If - 正向电流 8A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 137A
配置 单相桥
长*宽*高 15.75mm*15.75mm*5.33mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-KBPC808PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-KBPC808PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-KBPC808PBF VS-KBPC808PBF数据手册

VS-KBPC808PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
