首页  >  产品百科  >  UG4A-E3/54

UG4A-E3/54

产品分类: 整流二极管/整流桥
产品描述: 50V 150A 30ns 5μA 4A 独立式 DO-201AD 通孔安装 9.5mm*5.3mm*5.3mm
供应商型号: 625-UG4A-E3
供应商: Mouser
标准整包数: 1

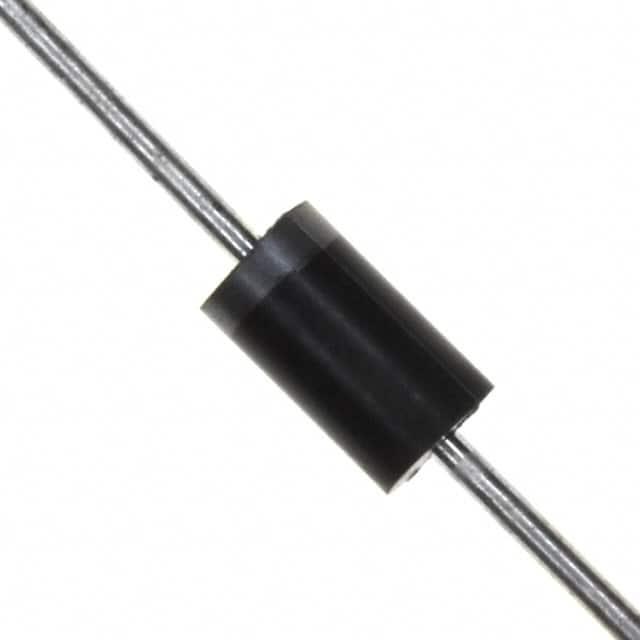

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UG4A-E3/54

UG4A-E3/54概述

    # Vishay General Semiconductor Miniature Ultrafast Plastic Rectifier

    产品简介


    Vishay General Semiconductor推出的UG4A、UG4B、UG4C和UG4D系列是微型超快塑料整流器。这些产品以其高性能和可靠性广泛应用于消费类、计算机及通信领域的开关模式转换器和逆变器中。它们的设计旨在实现高频整流和续流功能,特别适合高效率电力电子应用。
    主要功能
    - 超快反向恢复时间
    - 低正向电压降
    - 低开关损耗,高效率
    - 高正向浪涌能力
    应用领域
    - 开关电源模块中的整流和续流电路
    - 消费电子产品
    - 计算机设备
    - 电信设备

    技术参数


    以下为UG4A、UG4B、UG4C和UG4D的主要技术规格:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最大重复峰值反向电压 | VRRM | 50, 100, 150, 200 | V |
    | 最大RMS电压 | VRMS | 35, 70, 105, 140 | V |
    | 最大直流阻断电压 | VDC | 50, 100, 150, 200 | V |
    | 最大平均正向整流电流 | IF(AV) | 4.0 | A |
    | 最大瞬时正向电压 | VF | 0.95 | V |
    | 最大反向恢复时间 | trr | 20 | ns |
    | 典型存储电荷 | Qrr | 15 | nC |
    | 典型结电容 | CJ | 20 | pF |

    产品特点和优势


    独特功能
    - 使用玻璃钝化芯片结,确保长期稳定性能。
    - 极低的正向电压降和快速反向恢复时间。
    - 在高温环境下保持优异的性能表现(最高可达150°C)。
    市场竞争力
    相比同类产品,UG4系列具备更低的功耗和更高的效率,非常适合需要高频率工作的场合。

    应用案例和使用建议


    实际应用
    - 在笔记本电脑适配器中作为续流二极管使用。
    - 在家庭音响设备中提供高效的整流功能。
    使用建议
    - 确保电路设计充分考虑散热管理以避免过热现象。
    - 对于高频应用,建议采用更大面积的PCB铜箔来降低热阻抗。

    兼容性和支持


    UG4系列产品符合RoHS标准且无卤素,易于集成到现有设计中。Vishay提供全面的技术支持服务,包括在线资源访问及区域技术支持邮箱联系。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流超出额定值 | 减少负载或增加散热措施 |
    | 温度过高导致失效 | 检查并改善系统冷却机制 |

    总结和推荐


    综上所述,Vishay General Semiconductor的UG4系列微型超快塑料整流器凭借其卓越的技术指标、广泛的适用范围以及可靠的支持服务,在众多行业中展现出了强大的竞争力。我们强烈推荐此系列元件用于任何需要高效能整流解决方案的应用场合。

UG4A-E3/54参数

参数
Ir - 反向电流 5μA
Vr-反向电压 50V
反向恢复时间 30ns
正向浪涌电流 150A
配置 独立式
If - 正向电流 4A
长*宽*高 9.5mm*5.3mm*5.3mm
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

UG4A-E3/54厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UG4A-E3/54数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY UG4A-E3/54 UG4A-E3/54数据手册

UG4A-E3/54封装设计

查看详情并下载
Symbol
Footprint
3D Model
