UH20FCT-E3/4W

产品分类: 整流二极管/整流桥
产品描述: 威世 共阴极开关二极管, 通孔安装, TO-220AB封装
供应商型号: UH20FCT-E3/4W
供应商: 国内现货
标准整包数: 15

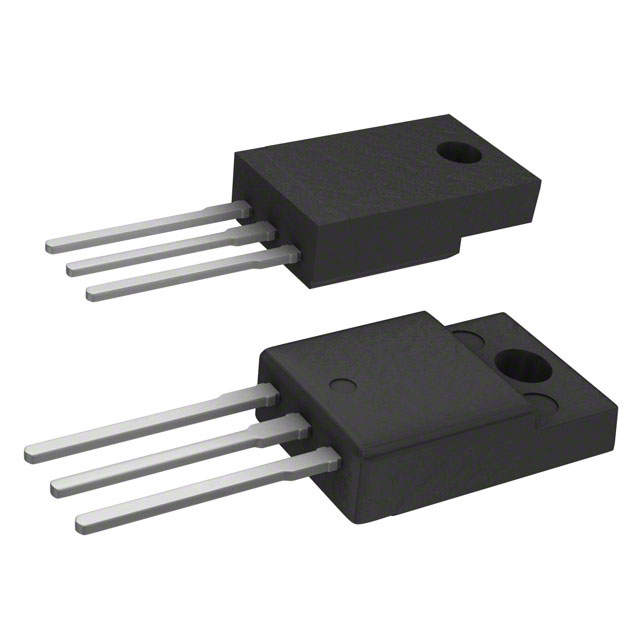

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UH20FCT-E3/4W

UH20FCT-E3/4W概述

    UH20FCT & UHB20FCT Dual Common-Cathode Ultrafast Recovery Rectifiers

    1. 产品简介


    UH20FCT 和 UHB20FCT 是 Vishay General Semiconductor 公司开发的双共阴极超快恢复整流器,广泛应用于高频功率因数校正电路、开关模式电源、续流二极管及二次直流到直流整流等领域。它们具有优异的电性能和高可靠性,能够有效提升电路的整体效率和稳定性。

    2. 技术参数


    - 封装类型: TO-220AB 和 TO-263AB
    - 最大重复峰值反向电压 (VRRM): 300 V
    - 最大平均正向整流电流 (IF(AV)): 20 A(UH20FCT),10 A(UHB20FCT)
    - 峰值正向浪涌电流 (IFSM): 180 A
    - 正向压降 (VF): 0.83 V @ 10 A
    - 最大瞬时正向压降:
    - 125°C: 0.77 V @ 5.0 A
    - 25°C: 0.96 V @ 5.0 A
    - 最大工作结温和存储温度范围 (TJ, TSTG): -55°C 至 +175°C
    - 热阻 (RθJC): 2.0 °C/W
    - 工作环境: 环境温度高达 245°C (LF 最大峰值)

    3. 产品特点和优势


    - 超快恢复时间: 最大逆恢复时间为 25 ns(UH20FCT)和 35 ns(UHB20FCT)
    - 软恢复特性: 减少了电磁干扰,提高系统的整体稳定性
    - 低损耗和高效率: 通过低正向压降和低瞬态恢复时间实现高效率
    - 高浪涌能力: 能够承受高达 180 A 的浪涌电流
    - 符合RoHS和WEEE标准: 确保环保和健康安全
    - UL 94V-0 阻燃等级: 满足严格的阻燃要求

    4. 应用案例和使用建议


    - 应用案例:
    - 高频功率因数校正器
    - 开关模式电源
    - 续流二极管
    - 二次直流到直流整流
    - 使用建议:
    - 在高频应用中,确保散热系统足够强大,以避免过热。
    - 使用适当的印刷电路板布局来最小化寄生电感和电容。
    - 配置合适的驱动电路以优化瞬态响应。

    5. 兼容性和支持


    - 兼容性:
    - 支持 SMD 和通孔安装
    - 可与其他主流供应商的类似封装和功能的产品互换
    - 支持:
    - Vishay 提供详尽的技术文档和技术支持
    - 可联系技术支持邮箱获取帮助:PDD-Americas@vishay.com, PDD-Asia@vishay.com, PDD-Europe@vishay.com

    6. 常见问题与解决方案


    - Q: 如何防止过热?
    - A: 使用散热器或散热片增加散热面积,确保良好的空气流通。
    - Q: 如何改善逆恢复时间?
    - A: 优化驱动电路设计,减少寄生电感。
    - Q: 如何避免击穿电压问题?
    - A: 选择合适的封装和应用条件,确保操作在指定的电压范围内。

    7. 总结和推荐


    UH20FCT & UHB20FCT 具有出色的电性能和可靠性,非常适合用于高频应用环境。由于其独特的超快恢复时间和高效率,该产品在众多应用中表现出色。建议在需要高性能整流器的应用中优先考虑这款产品,特别是在高频功率因数校正器和开关模式电源等应用场合。

UH20FCT-E3/4W参数

参数
Vr-反向电压 300V
反向恢复时间 35ns
正向浪涌电流 180A
配置 双commoncathode
If - 正向电流 10A
Ir - 反向电流 5μA
长*宽*高 10.54mm*4.7mm*8.89mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

UH20FCT-E3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

UH20FCT-E3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY UH20FCT-E3/4W UH20FCT-E3/4W数据手册

UH20FCT-E3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
