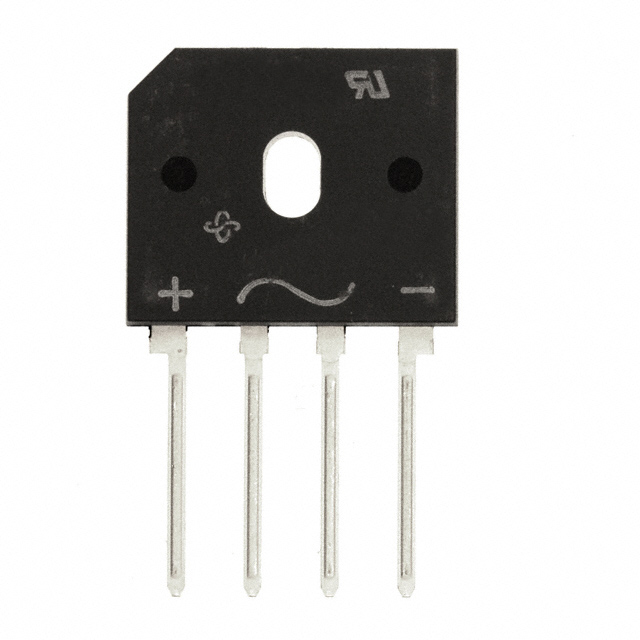

BU1010-E3/45

产品分类: 整流二极管/整流桥
产品描述: 1KV 120A 5μA 3.2A CASE BU 通孔安装 22.3mm*4.1mm*18.8mm
供应商型号: 625-BU1010-E3
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BU1010-E3/45

BU1010-E3/45概述

    Enhanced isoCink+™ Bridge Rectifiers

    产品简介


    Vishay General Semiconductor 的 isoCink+™ 系列桥式整流器(型号为 BU1006、BU1008 和 BU1010)是专为广泛应用设计的高性能半导体器件。这些器件主要应用于交流/直流桥式全波整流,尤其适用于开关电源、家用电器和白色家电等场合。它们能够有效实现电能转换,提升系统的可靠性和效率。

    技术参数


    - 额定参数:
    - 最大重复峰值反向电压 (VRRM):600 V(BU1006)、800 V(BU1008)、1000 V(BU1010)
    - 平均整流正向电流 (IO):10 A(无散热器,自由空气环境),3.2 A(温度 25 °C)
    - 非重复性峰值正向浪涌电流 (IFSM):120 A
    - 瞬态正向压降 (VF):在 IF = 5.0 A,TA = 25 °C 时为 0.88 V,在 TA = 125 °C 时为 0.88 V
    - 最大反向电流 (IR):5.0 μA(TA = 25 °C),64 μA(TA = 125 °C)
    - 热阻:RθJC = 3.0 °C/W
    - 存储和工作温度范围 (TJ, TSTG):-55 至 +150 °C

    产品特点和优势


    - UL 认证:型号 E312394 确保了产品的安全性和可靠性。
    - 薄型单列直插封装:简化了安装和布局,节省空间。
    - 玻璃钝化芯片接合面:提高了长期稳定性和耐久性。
    - 卓越的热导率:确保在高温环境下也能保持良好的工作状态。
    - 材料符合标准:满足RoHS和卤素自由要求,符合环保标准。

    应用案例和使用建议


    - 典型应用:AC/DC 桥式全波整流,如开关电源、家用电器和白色家电等。
    - 使用建议:
    - 在高功率应用中考虑加装散热器,以提高热管理效果。
    - 保持适当的电路布局,避免过度加热,特别是没有散热器的情况下。

    兼容性和支持


    - 兼容性:这些器件与市面上常见的电源和家电设备兼容。
    - 支持和维护:如有任何技术问题,可以联系 Vishay 提供的技术支持团队。

    常见问题与解决方案


    - 问题1:如何确定合适的散热器?
    - 解决方案:根据设备的工作负载和温度要求选择合适的散热器。
    - 问题2:如何判断器件是否过热?
    - 解决方案:定期检查温度传感器或使用热像仪监测器件表面温度,超过安全阈值需要采取措施降温。

    总结和推荐


    总的来说,Vishay General Semiconductor 的 isoCink+™ 系列桥式整流器具备优异的性能和广泛的应用范围。其高效能、耐用性和良好的技术支持使其成为市场上值得信赖的产品。如果你正在寻找高性能的桥式整流器来满足各种需求,这些器件无疑是一个明智的选择。强烈推荐在设计新的电力系统或升级现有系统时考虑这些产品。

BU1010-E3/45参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 120A
配置 -
If - 正向电流 3.2A
Ir - 反向电流 5μA
长*宽*高 22.3mm*4.1mm*18.8mm
通用封装 CASE BU
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

BU1010-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BU1010-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BU1010-E3/45 BU1010-E3/45数据手册

BU1010-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
