VFT1080C-E3/4W

产品分类: 整流二极管/整流桥
产品描述: 80V 80A 400μA 5A 双commoncathode ITO-220AB 通孔安装
供应商型号: VFT1080C-E3/4W
供应商: 国内现货
标准整包数: 2000

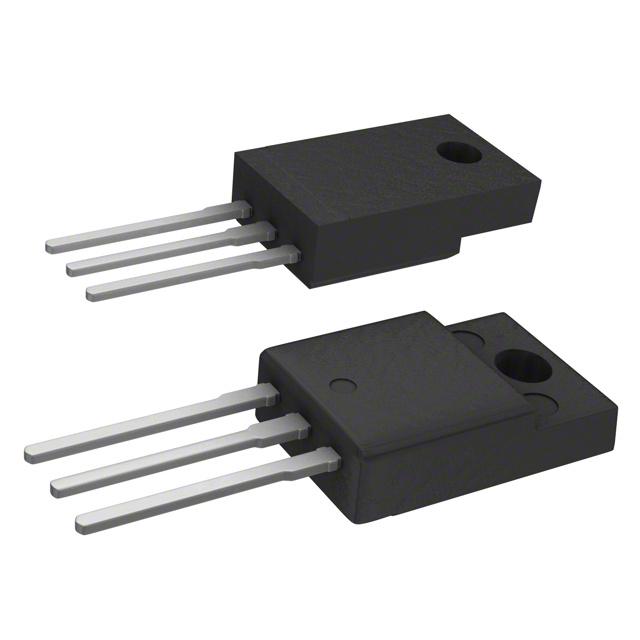

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VFT1080C-E3/4W

VFT1080C-E3/4W概述

    VT1080C-E3 系列产品技术手册

    产品简介


    VT1080C-E3 系列是由 Vishay General Semiconductor 生产的双沟槽 MOS 钡基肖特基整流器。该系列产品采用先进的沟槽 MOS 肖特基技术,适用于高频转换器、开关电源、自由轮二极管、或-门二极管、DC/DC 转换器以及反向电池保护等应用场景。该系列包含四种不同的型号:VT1080C-E3、VFT1080C-E3、VBT1080C-E3 和 VIT1080C-E3,适用于不同的封装形式(TO-220AB、ITO-220AB、TO-263AB 和 TO-262AA)。

    技术参数


    - 最大重复峰值反向电压:VRRM = 80 V
    - 最大平均正向整流电流(每个器件):IF(AV) = 2 × 5 A
    - 单个半正弦波峰值正向浪涌电流:IFSM = 80 A
    - 瞬时正向电压:
    - IF = 3 A, TA = 25 °C 时:VF = 0.54 V
    - IF = 5 A, TA = 25 °C 时:VF = 0.63 V
    - IF = 3 A, TA = 125 °C 时:VF = 0.49 V
    - IF = 5 A, TA = 125 °C 时:VF = 0.57 V
    - 反向漏电流(TA = 25 °C 时):IR = 12 μA
    - 热阻:
    - 每个二极管:RθJC = 3.5 °C/W
    - 每个器件:RθJC = 2.5 °C/W
    - 工作环境温度范围:TJ, TSTG = -55 °C 到 +150 °C

    产品特点和优势


    - 低正向电压降:在 IF = 3 A 时,正向电压降仅为 0.49 V,大大减少了功率损耗。
    - 高效率操作:采用沟槽 MOS 肖特基技术,实现了高效率的操作。
    - 可靠性:符合 MSL(Moisture Sensitivity Level)等级 1 的要求,可承受高达 245 °C 的焊接热峰(对于 TO-263AB 封装)。
    - 兼容多种封装:支持 TO-220AB、ITO-220AB、TO-263AB 和 TO-262AA 多种封装形式,适应不同应用场景的需求。

    应用案例和使用建议


    - 高频转换器:该系列产品非常适合用于高频转换器中,能够有效减少能量损耗并提高系统效率。
    - 开关电源:在开关电源设计中,使用 VT1080C-E3 系列产品可以显著降低功耗,提升系统稳定性和可靠性。
    - 反向电池保护:在电动汽车或其他需要电池保护的应用中,这些肖特基二极管能够有效防止反向电流造成的损害。
    使用建议:
    - 在高频应用中,应注意散热管理,避免因过热导致性能下降。
    - 对于高电流应用,建议使用 TO-263AB 或 TO-262AA 封装以获得更好的热稳定性。

    兼容性和支持


    - 封装兼容性:支持多种封装形式,包括 TO-220AB、ITO-220AB、TO-263AB 和 TO-262AA,可以轻松集成到不同的电路板设计中。
    - 技术支持:如有技术疑问,可以通过 DiodesAmericas@vishay.com、DiodesAsia@vishay.com 或 DiodesEurope@vishay.com 获得技术支持。

    常见问题与解决方案


    1. Q: 如何判断产品是否适合高温环境?
    - A: 查看技术手册中的工作温度范围,如果需要在高温环境下使用,选择带有更好热阻的封装形式(如 TO-263AB)。

    2. Q: 如何进行反向电压保护?
    - A: 使用电容器进行滤波,或者选择具有更高 VRRM 值的产品来确保系统的安全运行。

    总结和推荐


    VT1080C-E3 系列产品以其低正向电压降、高效率操作和广泛的适用范围,在多个领域都有出色表现。它们非常适合用于高频转换器、开关电源和其他需要高可靠性的应用。强烈推荐在设计中使用这一系列的产品,特别是当需要高性能和高可靠性时。

VFT1080C-E3/4W参数

参数
配置 双commoncathode
If - 正向电流 5A
Ir - 反向电流 400μA
Vr-反向电压 80V
反向恢复时间 -
正向浪涌电流 80A
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

VFT1080C-E3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VFT1080C-E3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VFT1080C-E3/4W VFT1080C-E3/4W数据手册

VFT1080C-E3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 2.3969
4000+ ¥ 2.3183
6000+ ¥ 2.279
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 4793.8
直接购买
加入购物车
