2KBP10ME4/45

产品分类: 整流二极管/整流桥
产品描述: 1KV 60A 5μA 2A 通孔安装 15.24mm*5.08mm*11.68mm
供应商型号:
供应商:
标准整包数: 0

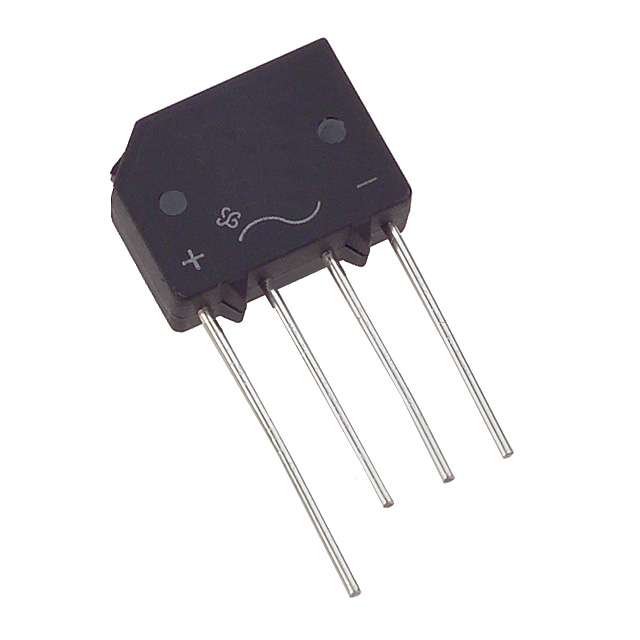

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 2KBP10ME4/45

2KBP10ME4/45概述


    产品简介


    玻璃钝化单相桥式整流器
    本产品系列包括型号为2KBP005M至2KBP10M及3N253至3N259的玻璃钝化单相桥式整流器。这些整流器广泛应用于交流到直流转换(AC-to-DC),特别适合用于开关电源、家用电器、办公设备和电信设备等领域。整流器的主要功能是将交流电转换成直流电,是各种电子系统中不可或缺的核心组件。

    技术参数


    以下是2KBP和3N25X系列的技术参数摘要:
    | 参数 | 符号 | 型号 | 单位 |
    ||
    | 最大重复峰值反向电压 | VRRM | 50 - 1000 | V |
    | 最大平均输出整流电流 | IF(AV) | 2.0 | A |
    | 峰值正向浪涌电流 | IFSM | 60 | A |
    | 最大工作温度 | TJ, TSTG | -55至+165 | °C |
    | 最大瞬时正向电压降 | VF | 1.1 | V |
    | 反向漏电流 | IR | 5.0 | µA |
    | 额定工作频率 | - | 60 Hz

    产品特点和优势


    该系列玻璃钝化单相桥式整流器具有以下优势:
    - UL 认证:具有认证文件编号 E54214,符合安全标准。
    - 高浪涌电流能力:能承受高达60A的正向浪涌电流。
    - 高温耐受性:最大结温可达165°C,确保在高温环境下可靠运行。
    - 环保材料:符合RoHS和WEEE标准,环保无害。

    应用案例和使用建议


    这类整流器常用于家电和办公设备的电源供应部分,例如:
    - 家用电器:洗衣机、微波炉等需要稳定直流电源的设备。
    - 办公设备:打印机、扫描仪等需要转换电源的办公设备。
    使用建议:
    - 在高温环境中使用时,建议增加散热装置,以防止过热。
    - 当整流器长时间处于高负载状态时,应监控温度变化,以确保安全运行。

    兼容性和支持


    - 兼容性:与市场上大多数标准印刷电路板兼容。
    - 技术支持:可通过邮件PDD-Americas@vishay.com, PDD-Asia@vishay.com, PDD-Europe@vishay.com获得技术支持。

    常见问题与解决方案


    - 问题:温度过高导致整流器损坏
    - 解决方案:增加散热片,改善散热条件。
    - 问题:电流不稳定导致浪涌电流
    - 解决方案:选择更高额定电流的型号,如2KBP10M。
    - 问题:反向漏电流过大
    - 解决方案:更换更高质量的整流器或检查电路设计。

    总结和推荐


    综上所述,这款玻璃钝化单相桥式整流器凭借其稳定的性能、高浪涌电流能力和环保特性,在众多应用领域表现出色。尤其是在家电和办公设备的电源转换方面,具有较高的市场竞争力。强烈推荐此系列产品用于需要高性能整流器的应用场合。

2KBP10ME4/45参数

参数
反向恢复时间 -
正向浪涌电流 60A
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 1KV
长*宽*高 15.24mm*5.08mm*11.68mm
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

2KBP10ME4/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

2KBP10ME4/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY 2KBP10ME4/45 2KBP10ME4/45数据手册

2KBP10ME4/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
