VS-31DQ06

产品分类: 整流二极管/整流桥
产品描述: 340A 2mA 3.3A 独立式 DO-201-AD 通孔安装 10mm*5.8mm*5.8mm
供应商型号: 31DQ06-ND
供应商: Digi-Key
标准整包数: 1

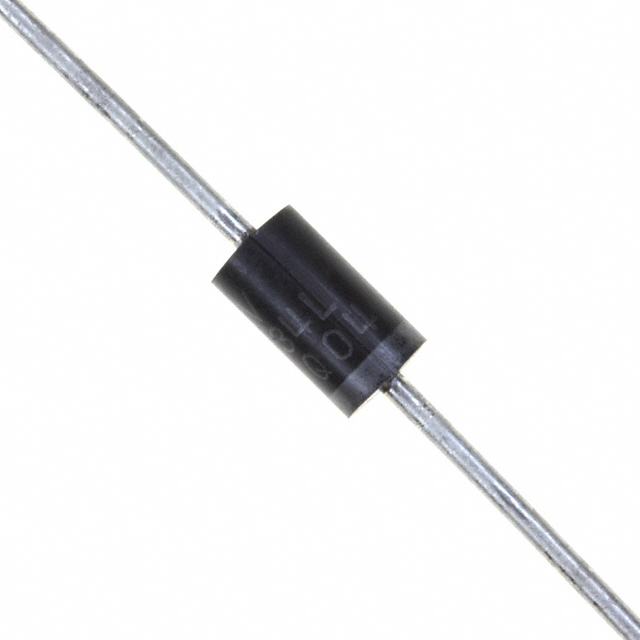

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-31DQ06

VS-31DQ06概述

    # Vishay Semiconductors VS-31DQ05, VS-31DQ05-M3, VS-31DQ06, VS-31DQ06-M3 Schottky Rectifiers

    产品简介


    基本介绍
    Vishay Semiconductors生产的VS-31DQ05, VS-31DQ05-M3, VS-31DQ06, VS-31DQ06-M3是一系列低正向电压降肖特基整流器。这些整流器采用了轴向引脚封装(DO-201AD),具有多种不同的额定电压(50V/60V)和电流(3.3A)。它们广泛应用于开关电源、转换器、自由轮二极管和反向电池保护等领域。

    技术参数


    主要规格
    - 型号: VS-31DQ05, VS-31DQ05-M3, VS-31DQ06, VS-31DQ06-M3
    - 封装: DO-201AD (C-16)
    - 最大直流反向电压 (VRRM): 50V 或 60V
    - 最大平均正向电流 (IF(AV)): 3.3A
    - 最大单脉冲非重复浪涌电流 (IFSM): 340A (5μs 正弦波或 3μs 矩形脉冲)
    - 最大反向泄漏电流 (IRM): 15mA @ 125°C
    - 最大工作温度 (TJ): 150°C
    - 典型结电容 (CT): 160pF @ 25°C
    - 最大电压变化率 (dV/dt): 10000V/μs
    - 热阻 (RthJA): 80°C/W (无散热片情况下)

    产品特点和优势


    独特功能与优势
    - 低正向电压降: 正向电压降最低可达0.62V(在25°C时),这显著提高了能效。
    - 高频率操作: 非常适合高频应用,如开关电源。
    - 高纯度高温环氧封装: 提供增强的机械强度和防潮性。
    - 防护环设计: 增强耐用性和长期可靠性。
    - 环保合规: 符合RoHS标准,且某些型号符合无卤素要求(IEC 61249-2-21定义)。

    应用案例和使用建议


    实际应用案例
    这些肖特基整流器在多个领域都有广泛应用,包括但不限于:
    - 开关电源: 由于其低正向电压降和高效率,非常适合用于功率转换。
    - 转换器: 可以帮助减少能源损耗,提高系统整体效率。
    - 自由轮二极管: 有效抑制逆电动势,防止电路损坏。
    - 反向电池保护: 防止电池反接导致的设备损坏。
    使用建议
    - 在选择型号时,根据具体的应用需求选择合适的额定电压(50V 或 60V)。
    - 确保在安装时考虑到热管理,特别是在高温环境下使用时。
    - 对于需要更高电流的应用,可以考虑并联多个肖特基整流器以分散电流。

    兼容性和支持


    兼容性
    这些肖特基整流器具有良好的兼容性,可与其他常见的电子元件和设备配合使用。
    支持
    - Vishay提供专业的技术支持,可通过官方邮箱DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com获取帮助。
    - 官方网站提供了详细的文档和技术资料,方便用户参考。

    常见问题与解决方案


    解决方案
    - 问题: 整流器过热
    - 解决方法: 添加散热片或选择更高热阻的产品型号。

    - 问题: 整流器失效
    - 解决方法: 检查电路连接和负载条件,确保不超过额定值。

    总结和推荐


    综合评估
    VS-31DQ05, VS-31DQ05-M3, VS-31DQ06, VS-31DQ06-M3肖特基整流器凭借其低正向电压降、高频率操作能力和高可靠性,在多个应用领域表现出色。它们特别适用于开关电源、转换器和其他需要高效能量转换的应用。推荐选用这些产品,尤其是当需要高效率和可靠性时。

VS-31DQ06参数

参数
配置 独立式
If - 正向电流 3.3A
Ir - 反向电流 2mA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 340A
长*宽*高 10mm*5.8mm*5.8mm
通用封装 DO-201-AD
安装方式 通孔安装
零件状态 停产
包装方式 散装

VS-31DQ06厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-31DQ06数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-31DQ06 VS-31DQ06数据手册

VS-31DQ06封装设计

查看详情并下载
Symbol
Footprint
3D Model
