VS-16EDU06-M3/I

产品分类: 整流二极管/整流桥
产品描述: 200V 160A 25ns 2μA 16A 独立式 TO-263AC 贴片安装
供应商型号: 112-VS-16EDU06-M3/ITR-ND
供应商: Digi-Key
标准整包数: 2000

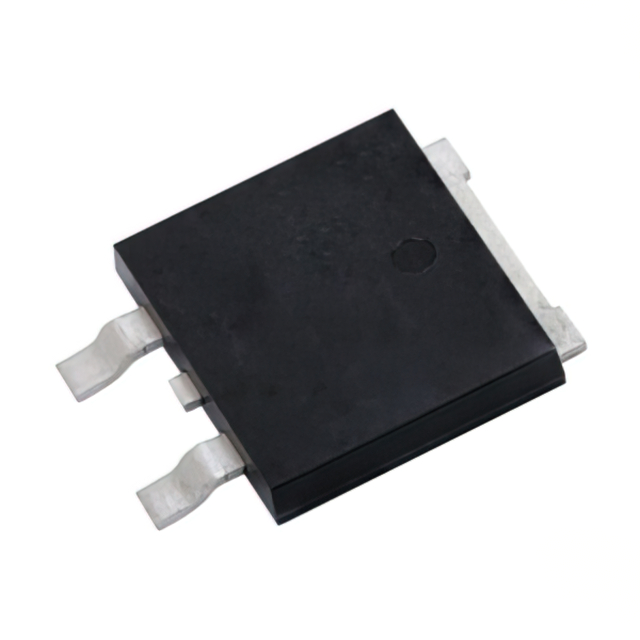

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-16EDU06-M3/I

VS-16EDU06-M3/I概述

    Vishay Semiconductors VS-16EDU06-M3 超快恢复整流器技术手册

    1. 产品简介


    Vishay Semiconductors 的 VS-16EDU06-M3 是一款高性能的超快恢复整流器(FRED Pt®),专为各种电源转换应用设计。其独特的性能包括超快速恢复时间、低正向电压降和软恢复特性,使其特别适合于功率因数校正(PFC)、直流电路中的升压转换器、照明及开关电源模块(SMPS)等应用。

    2. 技术参数


    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 平均整流正向电流 | IF(AV) | Tsolder pad = 141°C | - | 16 | - | A |
    | 反向峰值重复电压 | VRRM | - | 600 | - | - | V |
    | 正向电压 | VF | IF = 16 A | - | 1.04 | 1.25 | V |
    | 反向泄漏电流 | IR | VR = VR 额定值, TJ = 25°C | - | - | 15 | μA |
    | 反向泄漏电流 | IR | VR = VR 额定值, TJ = 150°C | - | 70 | 300 | μA |
    | 动态恢复时间 | trr | IF = 1 A, dIF/dt = 50 A/μs, VR = 30 V | - | 55 | - | ns |
    | 峰值恢复电流 | IRRM | TJ = 25°C | - | 20 | - | A |
    | 结电容 | CT | VR = 600 V | - | 16 | - | pF |

    3. 产品特点和优势


    VS-16EDU06-M3 的独特之处在于其超快的恢复时间和软恢复特性,这使得它能够在高频率下工作,有效降低开关损耗。其低正向电压降和低泄漏电流保证了高效率和可靠性。此外,这款整流器符合 JESD 201 标准,具备出色的可靠性,满足现代电子产品对长期稳定性的需求。

    4. 应用案例和使用建议


    VS-16EDU06-M3 在多个应用场景中表现出色,特别是在 PFC、升压电路、照明系统和 AC/DC 转换器中的使用。例如,在 PFC 应用中,它可以显著减少开关元件和钳位二极管的功耗。在实际使用中,为了确保最佳性能,建议根据负载情况调整驱动电路的设计,以优化正向电流和工作温度。

    5. 兼容性和支持


    VS-16EDU06-M3 采用 SMPD (TO-263AC) 封装,便于与其他标准封装的组件兼容。Vishay 提供全面的技术支持和售后保障,可通过官方联系方式获取详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    1. 问题: 如何正确焊接 VS-16EDU06-M3?
    解决方案: 使用符合要求的焊接温度和持续时间,避免过热导致损坏。参考技术手册中的热阻参数,确保焊接质量。
    2. 问题: 如何降低反向恢复电流?
    解决方案: 优化驱动电路的设计,降低 dIF/dt 和选择合适的箝位元件,以减小反向恢复电流的影响。

    7. 总结和推荐


    总体而言,VS-16EDU06-M3 是一款具有高度可靠性和优异性能的超快恢复整流器,非常适合需要高效率和高可靠性的应用场合。其独特的技术和设计使其在市场上具有较强的竞争力,推荐用于多种高频电力电子应用。

VS-16EDU06-M3/I参数

参数
Ir - 反向电流 2μA
Vr-反向电压 200V
反向恢复时间 25ns
正向浪涌电流 160A
配置 独立式
If - 正向电流 16A
通用封装 TO-263AC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VS-16EDU06-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-16EDU06-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-16EDU06-M3/I VS-16EDU06-M3/I数据手册

VS-16EDU06-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
