V10P12HM3_A/H

产品分类: 整流二极管/整流桥
产品描述: 120V 160A 400μA 10A 独立式双anode TO-277A 贴片安装
供应商型号: DMT-V10P12HM3_A/H
供应商: 海外现货
标准整包数: 3000

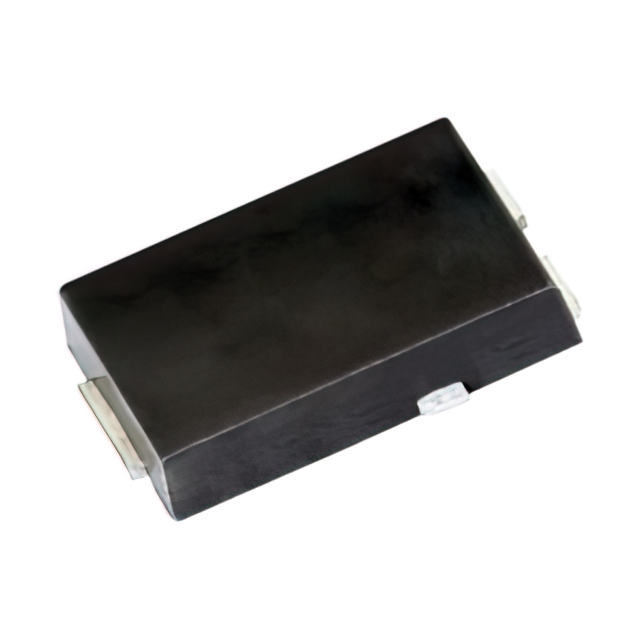

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V10P12HM3_A/H

V10P12HM3_A/H概述

    Vishay General Semiconductor V10P12 高电流密度表面贴装 TMBS® eSMP® 系列肖特基整流器

    产品简介


    Vishay General Semiconductor 的 V10P12 是一款高电流密度表面贴装 Trench MOS 肖特基整流器,专为低电压高频率逆变器、自由轮、DC/DC 转换器和极性保护应用而设计。该产品以其低导通电压和低功耗著称,适用于多种高效率运行的应用场合。

    技术参数


    - 最大重复峰值反向电压 (VRRM): 120 V
    - 最大平均正向整流电流 (IF(AV)): 10 A
    - 峰值正向浪涌电流 (IFSM): 160 A
    - 非重复雪崩能量 (EAS): 100 mJ
    - 正向导通电压 (VF) @ 10 A: 0.62 V
    - 工作温度范围 (TJ): -40°C 至 +150°C
    - 封装类型: TO-277A (SMPC)

    产品特点和优势


    1. 非常低的外形:典型高度仅为 1.1 mm,非常适合自动化放置。
    2. Trench MOS 肖特基技术:提供极低的正向电压降和低功耗,确保高效率操作。
    3. 符合 MSL 等级 1:符合 J-STD-020 标准,最高峰值焊料温度为 260°C。
    4. AEC-Q101 合格:可作为汽车应用选择,具有高度可靠性。

    应用案例和使用建议


    V10P12 主要应用于低电压高频率逆变器、自由轮、DC/DC 转换器和极性保护等应用。根据其技术参数和应用场景,建议在选择 V10P12 时考虑以下几点:
    - 确保电路中的最大正向电流不超过 10 A,以避免损坏器件。
    - 在高功率应用中,注意散热管理,确保工作温度不超过 150°C。
    - 对于汽车应用,优先选择带 HM3 后缀的产品,确保符合 AEC-Q101 标准。

    兼容性和支持


    - 兼容性:V10P12 采用标准 TO-277A (SMPC) 封装,易于与大多数 PCB 设计兼容。
    - 支持和维护:Vishay 提供全面的技术支持,包括通过电子邮件和官方网站获取更多信息和更新。

    常见问题与解决方案


    - 问题 1: 如何正确安装 V10P12?
    - 解决方法: 确保使用正确的 PCB 布局和焊接工艺,避免过高或过低的焊接温度。

    - 问题 2: 设备在高温环境下工作时表现不佳。
    - 解决方法: 使用适当的散热措施,例如增加散热片或采用更好的 PCB 散热设计。

    总结和推荐


    V10P12 是一款出色的高电流密度表面贴装肖特基整流器,特别适合需要高效率和低功耗的应用场合。其超低的正向电压降、高可靠性以及符合多项标准的特性使其在市场上具备很强的竞争力。强烈推荐在低电压高频率逆变器、自由轮、DC/DC 转换器等应用中使用 V10P12。

V10P12HM3_A/H参数

参数
Ir - 反向电流 400μA
Vr-反向电压 120V
反向恢复时间 -
正向浪涌电流 160A
配置 独立式双anode
If - 正向电流 10A
通用封装 TO-277A
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V10P12HM3_A/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V10P12HM3_A/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V10P12HM3_A/H V10P12HM3_A/H数据手册

V10P12HM3_A/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.423 ¥ 3.5746
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 10723.8
直接购买
加入购物车
