首页  >  产品百科  >  VSSAF5M10-M3/H

VSSAF5M10-M3/H

产品分类: 整流二极管/整流桥
产品描述: 100V 100A 400μA 5A 独立式 DO-221AC-2 贴片安装
供应商型号: X-VSSAF5M10-M3/H
供应商: 国内现货
标准整包数: 1

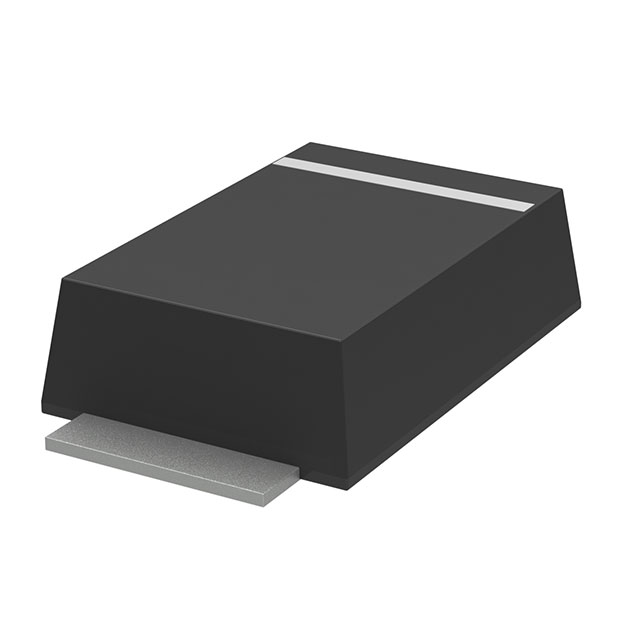

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VSSAF5M10-M3/H

VSSAF5M10-M3/H概述

    # Vishay General Semiconductor VSSAF5M10 Surface Mount Trench MOS Barrier Schottky Rectifier

    产品简介


    Vishay General Semiconductor 的 VSSAF5M10 是一款表面贴装型沟槽式MOS屏障肖特基整流器。这种高性能整流器以其出色的低损耗和高效率特性而闻名,适用于多种工业和汽车应用中的高频逆变器、自由轮回电路、直流-直流转换器和极性保护。

    技术参数


    基本规格
    - 型号编号:VSSAF5M10
    - 封装类型:SlimSMA (DO-221AC)
    - 最大重复峰值反向电压 (VRRM):100 V
    - 最大直流正向电流 (IF(AV)):5.0 A
    - 最大瞬态峰值正向电流 (IFSM):100 A
    - 最大工作温度 (TJ max.):175 °C
    电气特性
    - 正向压降 (VF):在 5.0 A 下为 0.62 V(125 °C)
    - 反向电流 (IR):在 70 V 和 25 °C 条件下为 0.01 mA;在 100 V 和 25 °C 条件下为 0.4 mA
    - 典型结电容 (CJ):4.0 V,1 MHz 下为 470 pF
    热特性
    - 热阻 (RθJA):115 °C/W
    - 热阻 (RθJM):12 °C/W

    产品特点和优势


    - 非常低的外形尺寸:典型高度为 0.95 mm,非常适合自动化组装。
    - 采用沟槽式MOS肖特基技术:能够实现低损耗和高效率。
    - 符合MSL级别1:最高峰值焊接温度可达260°C。
    - 可选的汽车级认证:满足AEC-Q101标准。
    - 环保材料:无卤素,符合RoHS标准。

    应用案例和使用建议


    应用场景
    VSSAF5M10 可用于各种高频逆变器、自由轮回电路、直流-直流转换器以及商业、工业和汽车领域的极性保护。
    使用建议
    - 在设计电路时,确保铜箔散热片面积足够大以保证良好的热散逸效果。建议铜箔散热片面积不小于 30 mm x 30 mm。
    - 根据瞬态热阻曲线选择合适的散热方案,以避免因过热导致器件损坏。

    兼容性和支持


    VSSAF5M10 支持多种封装形式和包装方式,具体如下:
    - 封装代码:H 或 I
    - 每卷数量:7英寸直径塑料带,3500个;13英寸直径塑料带,14000个
    - 订单号示例:VSSAF5M10-M3/H、VSSAF5M10HM3/H
    Vishay 提供技术支持服务,如有技术问题可联系对应的区域技术支持邮箱:DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com。

    常见问题与解决方案


    常见问题及解决方法
    1. 问题:如何正确识别器件的极性?
    - 解决方案:查看器件外壳上的色标条,色标端为阴极。

    2. 问题:如何处理瞬态热冲击?
    - 解决方案:根据瞬态热阻曲线选择适当的散热方案,确保热稳定性。

    总结和推荐


    综合评估
    VSSAF5M10 表面贴装型沟槽式MOS屏障肖特基整流器凭借其低损耗、高效率、环保材料等特点,在高频应用场合表现出色。对于需要可靠性和高效率的应用,尤其是工业和汽车领域,这款产品是理想的选择。
    推荐
    鉴于其优异的性能和广泛的应用场景,强烈推荐在高频逆变器、自由轮回电路、直流-直流转换器和极性保护等领域选用 Vishay General Semiconductor 的 VSSAF5M10。

VSSAF5M10-M3/H参数

参数
If - 正向电流 5A
Ir - 反向电流 400μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 100A
配置 独立式
通用封装 DO-221AC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSSAF5M10-M3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSSAF5M10-M3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VSSAF5M10-M3/H VSSAF5M10-M3/H数据手册

VSSAF5M10-M3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.3831
50+ ¥ 1.2909
100+ ¥ 1.1899
500+ ¥ 1.0916
3500+ ¥ 0.7729
库存: 42000
起订量: 1 增量: 3500
交货地:
最小起订量为:1
合计: ¥ 1.38
