首页  >  产品百科  >  VS-2KBB20

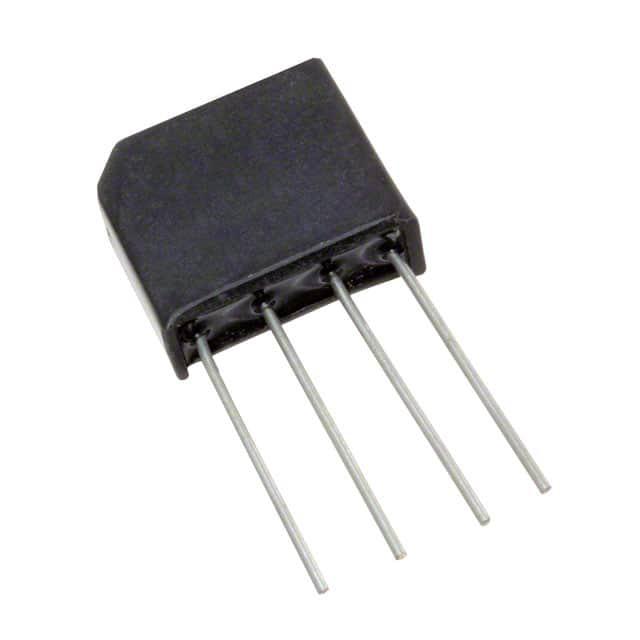

VS-2KBB20

产品分类: 整流二极管/整流桥
产品描述: 200V 52A 10μA 1.9A 2KBB 通孔安装 17.5mm*6.5mm*15mm
供应商型号: 9098313
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-2KBB20

VS-2KBB20概述

    VS-2KBB 系列单相整流桥技术手册

    产品简介


    VS-2KBB 系列是 Vishay Semiconductors 生产的一款高性能单相整流桥,适用于工业和消费类设备中的通用应用。这款整流桥由四个硅二极管封装在一个塑料外壳内组成,能够在特定条件下提供高达1.9安培的输出电流,且具有较高的浪涌电流承受能力。

    技术参数


    VS-2KBB 系列的具体技术参数如下:
    - 输出电流:1.9 A(在45°C时)
    - 最大峰值反向电压(VRRM):50 V 至 1000 V
    - 最大非重复性浪涌电流:50 Hz 下为50 A,60 Hz 下为52 A
    - 熔断时间最大 I2t:10 ms 下为17.7 A²s,8.3 ms 下为16.1 A²s
    - 工作频率范围:40 Hz 至 2000 Hz
    - 结温范围:-40°C 至 150°C

    产品特点和优势


    - 适合印刷电路板安装,标准2.54毫米网格的引脚便于焊接
    - 高浪涌电流承受能力,提高了产品的可靠性和耐用性
    - 极化封装设计,方便安装和识别正负极
    - 相当于标准DIN零件,便于替换

    应用案例和使用建议


    - 适用于多种工业设备和家用电器中的整流和电源转换需求
    - 在使用时需要根据负载特性选择合适型号,例如VS-2KBB05适用于50V的AC供电,而VS-2KBB100则适用于1000V的AC供电
    - 为确保最佳性能,建议在设计时考虑最小源电阻,以避免因瞬态电流引起的损害

    兼容性和支持


    - 与其他同类电子元器件高度兼容,易于集成到现有系统中
    - Vishay Semiconductors 提供详尽的技术支持和维护文档,确保用户能够获得必要的帮助和指导

    常见问题与解决方案


    - 问:如何确定最适合应用的型号?
    解:根据具体的应用电压和负载条件选择对应的型号,参考数据表中的额定值即可。

    - 问:如何处理过载情况?
    解:在设计电路时留有足够的裕量,并根据数据表中的I2t值来计算熔断时间,确保在过载情况下能及时切断电流。

    总结和推荐


    总体而言,VS-2KBB系列单相整流桥在性能和可靠性方面表现出色,尤其适合各种工业和家用设备的电源管理需求。对于追求稳定性和高性能的应用来说,这是一个值得推荐的选择。

VS-2KBB20参数

参数
正向浪涌电流 52A
配置 -
If - 正向电流 1.9A
Ir - 反向电流 10μA
Vr-反向电压 200V
反向恢复时间 -
长*宽*高 17.5mm*6.5mm*15mm
通用封装 2KBB
安装方式 通孔安装
零件状态 在售
包装方式 散装

VS-2KBB20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-2KBB20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-2KBB20 VS-2KBB20数据手册

VS-2KBB20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.3011
10+ ¥ 8.3523
100+ ¥ 7.6563
500+ ¥ 7.6563
1000+ ¥ 7.5171
5000+ ¥ 7.5171
库存: 3027
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.3
直接购买
加入购物车
